在Revit中如何利用自適應族創建異形構件
以窗構件為例，在Revit模型繪制過程中，當遇到數量較多的異形窗時，分別繪制每扇窗族進行放置需要耗費大量的時間和精力，而運用自適應公制常規模型可通過放置自適應點的方式快速生成異形構件，大大提高了此類構件的繪制效率。

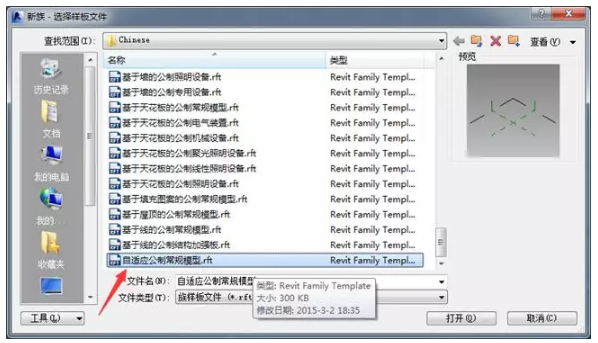

1、新建自適應族

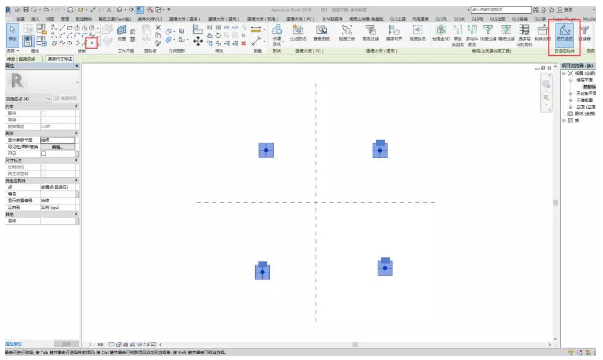

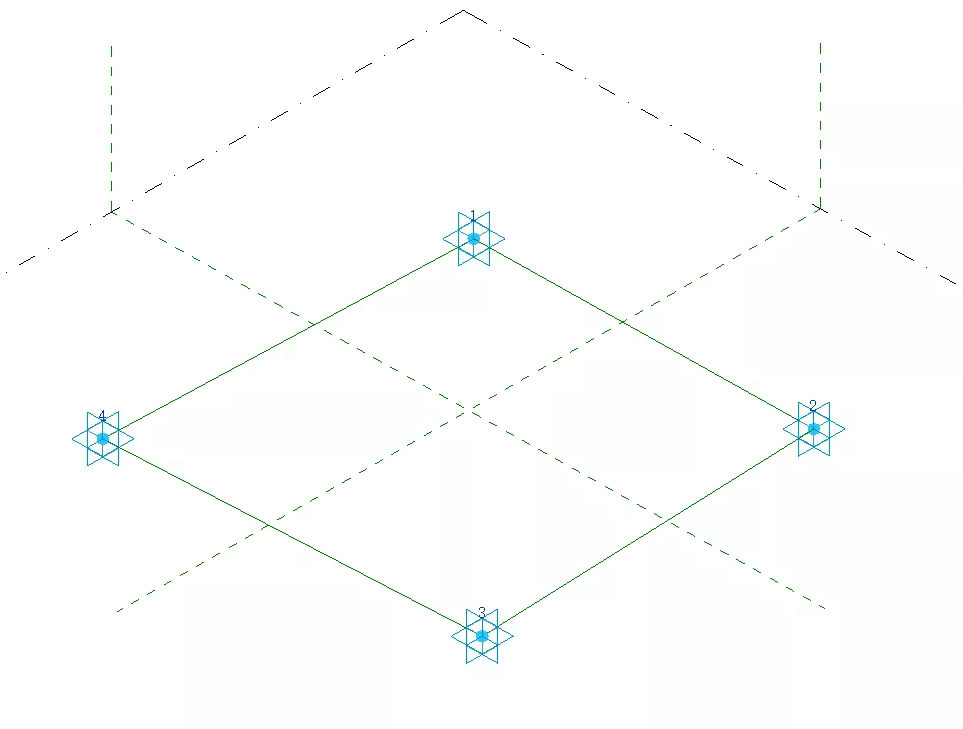

2、 進入樓層平面視圖分別放置4個點并激活該點成為自適應點

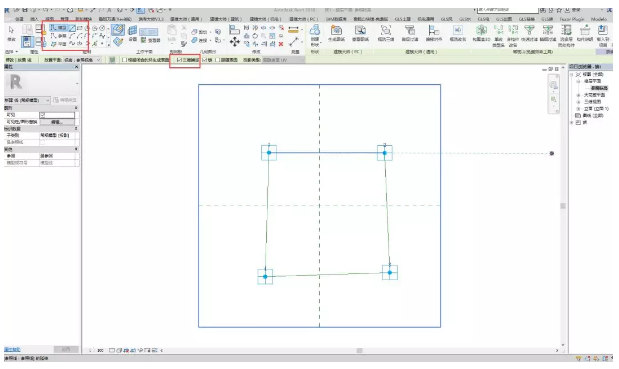

3、運用模型線或參照線功能并開啟三維捕捉，繪制連接4個點的模型線或參照線

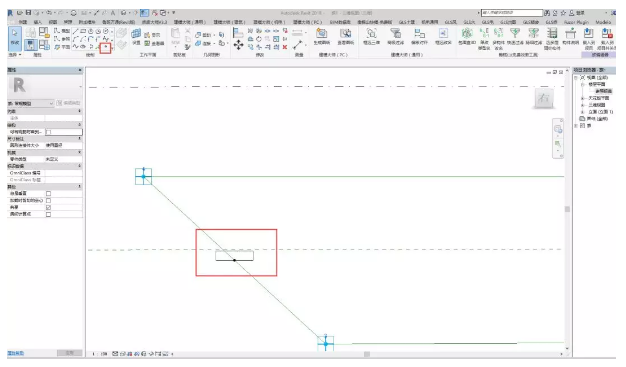

4、在模型線或參照線上任意位置放置點，并以該點作為工作平面繪制窗框輪廓線

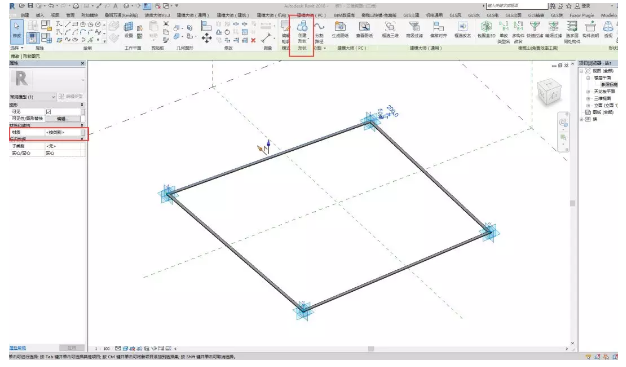

5、同時選擇輪廓線及模型線或參照線，點擊創建形狀下拉列表里的實心形狀創建窗框，并編輯窗框材質

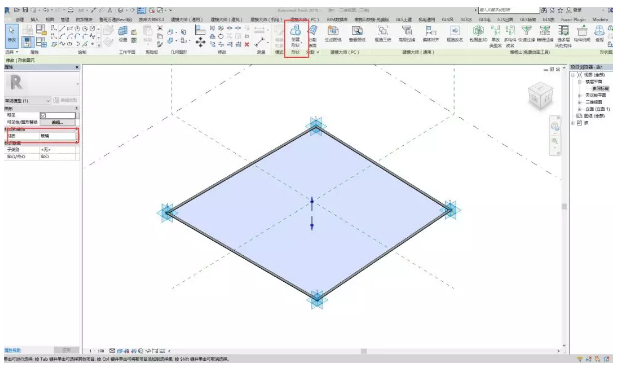

6、選擇所有的模型線或參照線，再次點擊創建實心形狀，生成構件并修改材質為玻璃

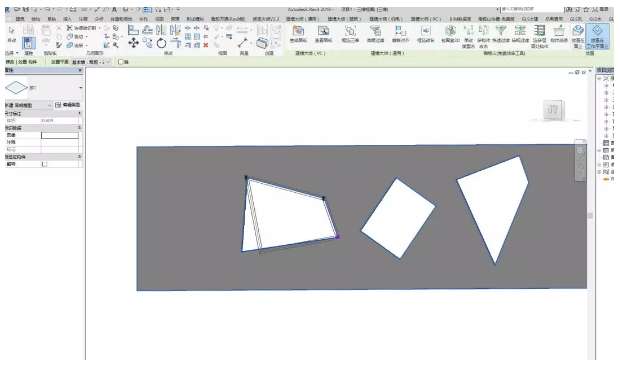

7、載入到項目中進行放置，放置時需要按照自適應點的順序進行放置，需要強調的是，創建的自適應點的數量應與窗構件的邊的數量相對應

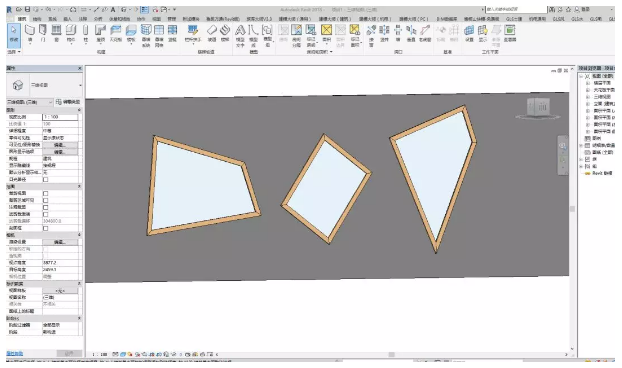

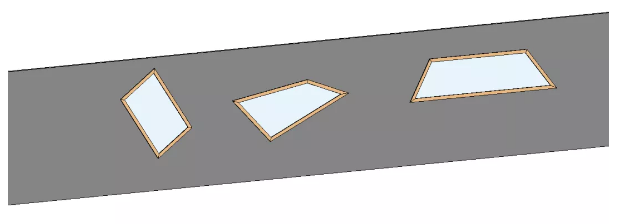

這樣，異形窗就可以通過自適應族快速的生成了
