最近一直在瞎忙，基本沒寫什么，前兩天偶然看到一張圖片，就研究了下，看revit能不能做出來，效果基本如下：
看著比較復雜，但是我發現這個還是很有規律的，可以利用幕墻填充圖案，來做一個自適應族，生成這個模型。話不多說，直接建模：
第一步：新建一個體量，來創建曲面

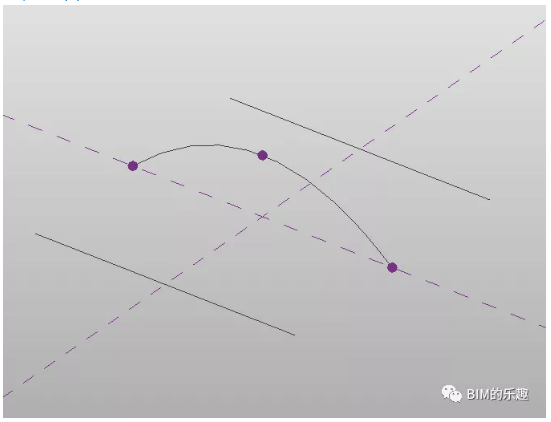

先創建兩條邊線，然后在原點的位置，放置一個點，并抬高，通過樣條曲線，創建一個圓弧，如下圖：

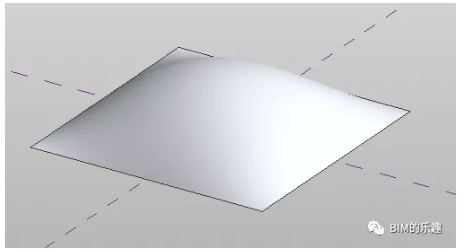

然后選中三條曲線，通過創建形狀命令，生成曲面，如下圖：
第二步：創建幕墻填充圖案族

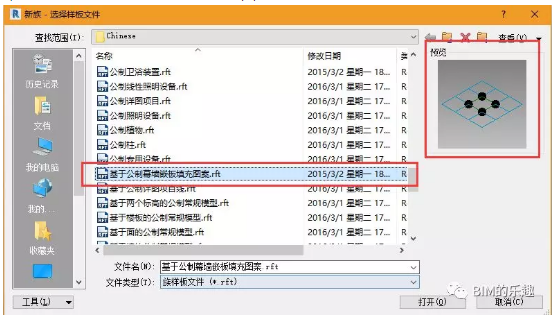

首先，新建一個基于公制幕墻嵌板填充圖案族

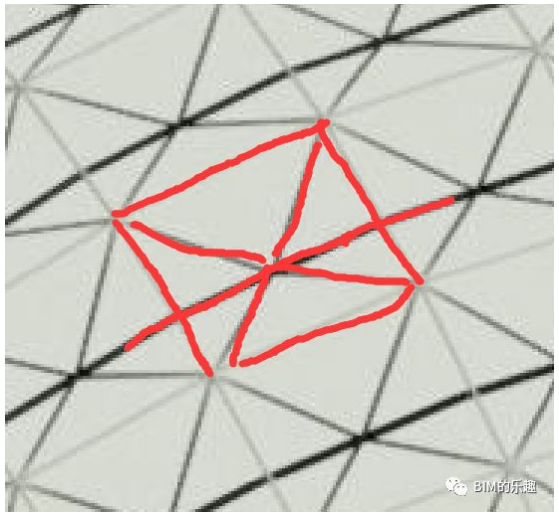

我們來觀察下最開始的圖，我們可以把其中相同的一部分拆出來，作為我們要做的族，如下圖：
按照這個思路，我們可以把頂部的四個角點，作為自適應點，來創建族。直接在族中創建四個參照點，并抬高，如下圖：
然后依次選中兩個點，創建參照曲線，采用樣條曲線創建，并設置為參照線，如下圖：
因為我們要創建的是倒立的金字塔形，所以我們要找到底部矩形的中心，我們同樣可以通過創建參照點和參照線的方式獲得，如下圖：
創建好參照線以后，我們可以拖動其中的某個點測試一下，看其他點是否跟著移動。

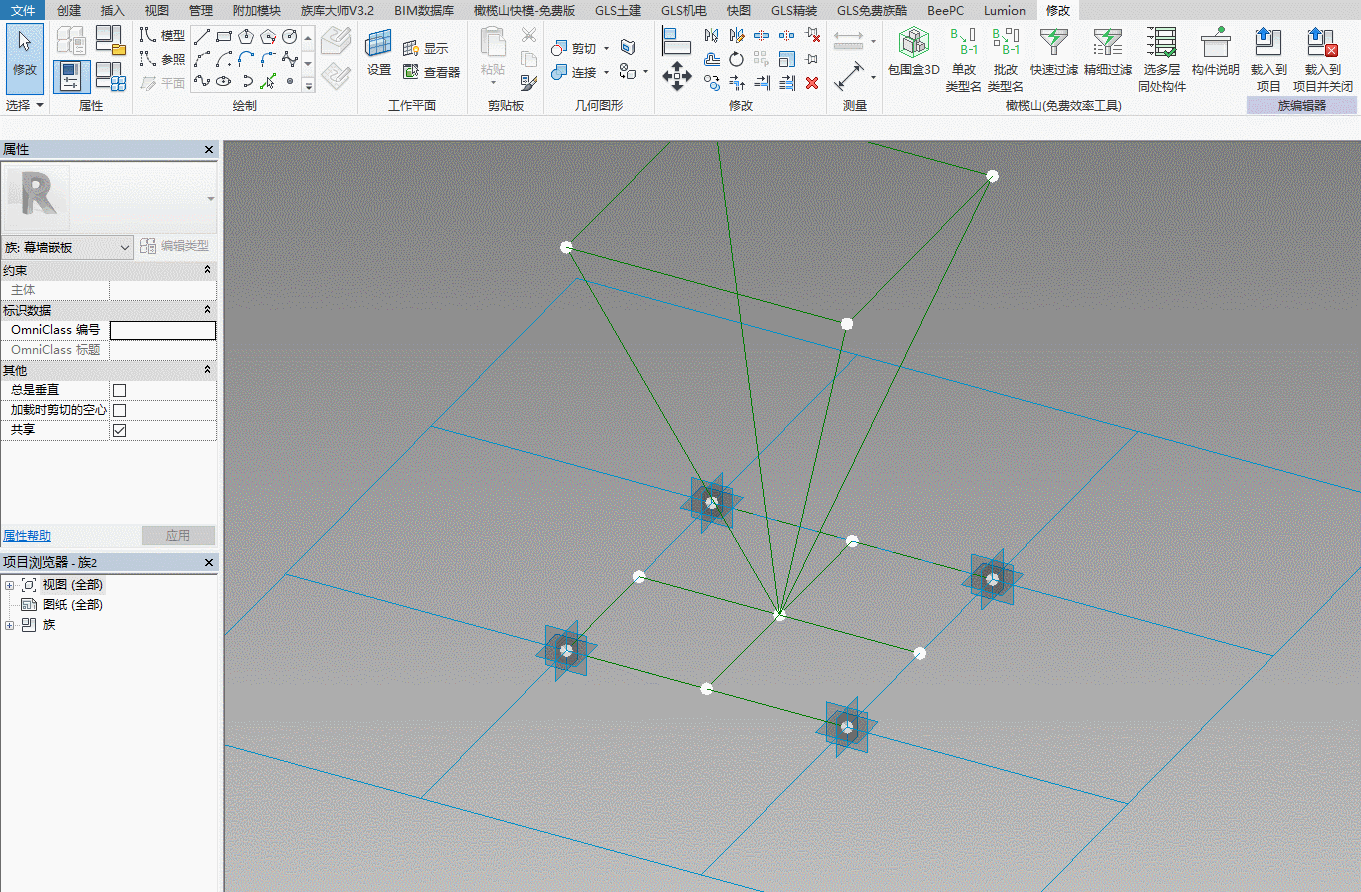

因為我們要的是結構桿件，所以我們要在參照線上創建圓形斷面，如下圖：
創建完輪廓，為了方便，我們可以復制所需輪廓，然后通過拾取新的主體，來放到相應的參照線上，如下圖：

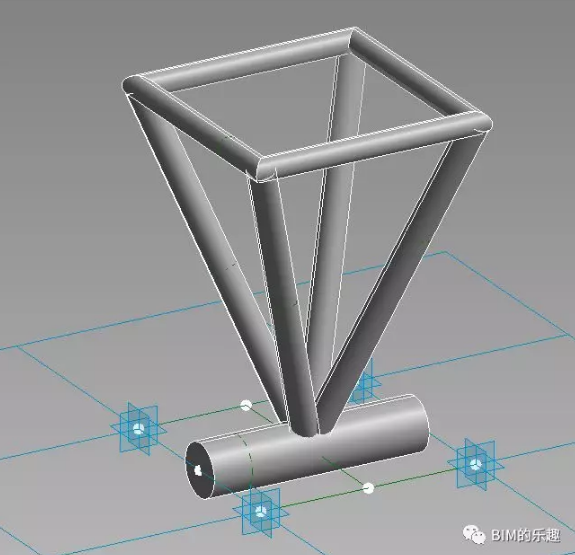

最后，我們先創建頂面，然后再選中參照線和對應的輪廓，生成實體桿件，并添加相應材質即可，如下圖：

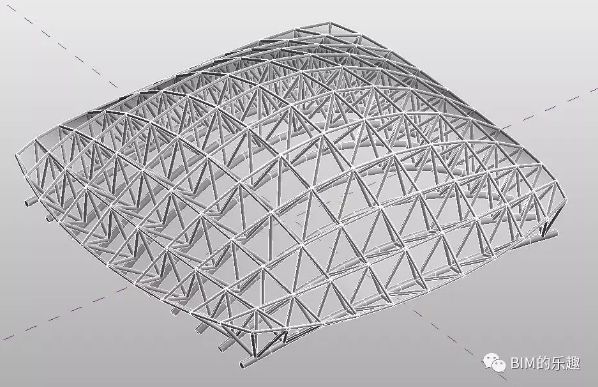

桿件都創建完，效果如下圖：
第三步：將做好的族載入到項目中，應用即可

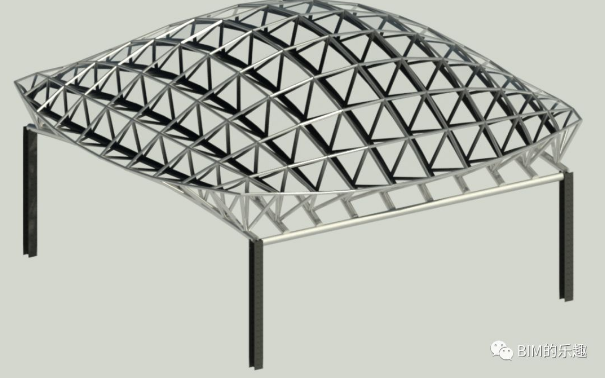

首先分割幕墻表面，然后替換填充圖案為剛建好的族即可，效果如下圖：
