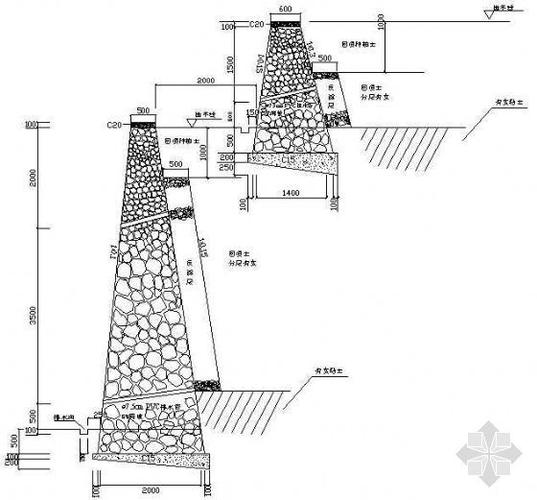

本文將詳細介紹如何使用CAD繪制擋墻斷面圖的具體步驟和方法。繪制擋墻斷面圖是建筑設計的重要環節之一，通過繪制斷面圖可以清晰展示擋墻的結構和各部分的尺寸，為施工人員提供有效的參考和指導。在CAD軟件的幫助下，我們可以輕松準確地完成擋墻斷面圖的繪制。

準備工作

在開始繪制擋墻斷面圖之前，首先需要準備以下工作：

1. 安裝CAD軟件：選擇一款合適的CAD軟件并將其安裝在個人電腦上。常用的CAD軟件有AutoCAD、SketchUp等。

2. 收集資料：收集與擋墻相關的設計圖紙、尺寸數據和標準規范等資料，以便在繪制過程中參考。

3. 確定繪圖比例：根據擋墻的實際尺寸和繪圖紙的大小，確定繪圖比例。一般情況下，1:50或1:100都是常用的比例。

繪制擋墻斷面圖步驟

下面是繪制擋墻斷面圖的具體步驟：

1. 創建新圖層：在CAD軟件中創建一個新的圖層，用于繪制擋墻斷面圖。在圖層管理器中點擊“新建圖層”，并設置圖層的名稱和顏色。

2. 繪制基準線：根據擋墻的位置和尺寸，在CAD軟件的繪圖區域上繪制一條基準線作為參照線?；鶞?zhǔn)線應該與擋墻的地面接觸點對齊，并且與繪圖紙的邊緣保持一定的距離。

3. 繪制初始形狀：根據擋墻的形狀，在基準線上繪制出擋墻的初始形狀。可以使用CAD軟件提供的繪圖工具，如線段、圓弧、矩形等，根據實際情況進行選擇和繪制。

4. 添加尺寸標注：根據設計圖紙?zhí)峁┑某叽鐢?shù)據，在繪制的擋墻形狀上添加尺寸標注。可以使用CAD軟件提供的尺寸標注工具，將各個部分的尺寸標注清晰明了地展示出來。

5. 繪制細節：根據擋墻的具體細節，如開窗、門洞等，使用CAD軟件的繪圖工具逐步繪制。確保繪制的細節符合設計要求和標準規范。

6. 添加文字說明：根據需要，在繪制的擋墻斷面圖上添加文字說明。文字說明可以包括材料、厚度、施工要求等信息，為施工人員提供更多的細節和指導。

7. 檢查和修改：繪制完成后，對擋墻斷面圖進行仔細檢查和修改。確保圖紙中的尺寸、比例和細節都準確無誤。

8. 保存和打?。罕４胬L制完成的擋墻斷面圖，并根據需要進行打印。建議保存為CAD軟件支持的常見文件格式，如.DWG。

總結

通過上述步驟，可以輕松使用CAD軟件繪制擋墻斷面圖。在繪制過程中，要注意準確定位基準線、繪制準確的形狀和添加清晰的尺寸標注。此外，根據實際需要，可以逐步添加細節和文字說明。最后，記得對繪制的圖紙進行檢查和修改，保證圖紙的準確性和完整性。
