本文將詳細說明如何繪制CAD2023中的法蘭圖例。繪制法蘭圖例是制作CAD圖紙中經常遇到的任務之一。法蘭是用來連接管道和設備的重要組成部分，它通常由兩個法蘭盤和法蘭墊圈組成。法蘭圖例的目的是要清楚地顯示法蘭的類型、尺寸和連接方式，以便工程師和技術人員能夠理解和使用它們。
準備工作
在繪制CAD2023中的法蘭圖例之前，我們需要進行一些準備工作。首先，收集所需的法蘭圖例標準和規范。這些標準和規范可以是公司內部的特定要求，也可以是國際和國家標準組織的規定。其中包括法蘭類型、尺寸、連接方式以及其他相關信息。
選擇正確的CAD軟件
選擇合適的CAD軟件非常重要，因為不同的軟件在繪制法蘭圖例方面具有不同的功能和工具。CAD軟件的選擇應基于您的需求和經驗水平。一些常見的CAD軟件包括AutoCAD、SolidWorks和CATIA。確保您熟悉所選軟件的使用方法，并了解其繪圖和編輯工具。
創建新圖紙
在CAD軟件中創建一個新的圖紙是開始繪制法蘭圖例的第一步。根據圖紙的尺寸和比例，選擇適當的圖紙模板。一般來說，圖紙模板應具有合適的比例，以便能夠清楚地顯示法蘭的細節。
繪制法蘭圖例

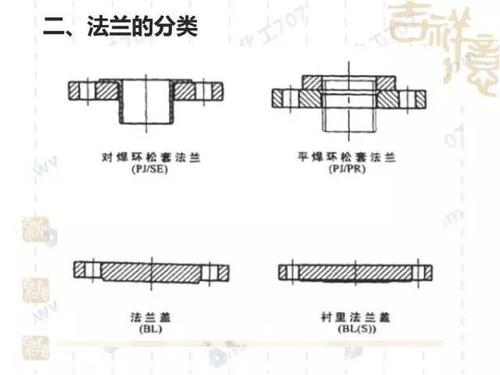

繪制法蘭圖例時，您可以使用CAD軟件中的線條、圓形、弧線和文字等工具。首先，根據法蘭類型選擇合適的圖形元素開始繪制。例如，螺紋法蘭可以使用線條和文字工具繪制，而盲板法蘭可以使用圓形和弧線工具繪制。
添加尺寸和文字說明

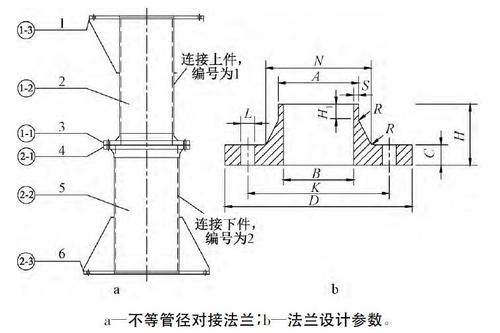

在繪制法蘭圖例時，不要忘記添加尺寸和文字說明。尺寸應根據標準規定進行標注，并且應使用合適的比例。文字說明應清晰簡潔，并包含有關法蘭類型、尺寸和連接方式的信息。
檢查和修正
完成繪制法蘭圖例后，進行檢查和修正是非常重要的。檢查圖例中的尺寸是否準確，并確保圖例中的所有細節都符合所選標準和規范。如果發現任何錯誤或遺漏，及時進行修正。
保存和打印
最后，保存您的法蘭圖例并根據需要進行打印。將圖例保存為合適的文件格式，如DWG、DXF或PDF，以便在未來的工程項目中使用。打印時，選擇合適的紙張尺寸和打印機設置，以確保圖例的清晰度和準確性。
通過遵循以上步驟，您可以成功地繪制CAD2023中的法蘭圖例。繪制準確的法蘭圖例對于工程師和技術人員來說非常重要，因為它們提供了法蘭的詳細信息和使用指南。希望本文能對您有所幫助，祝您繪制順利！
