    文章來源：紅瓦科技

    01、標高軸網的創建

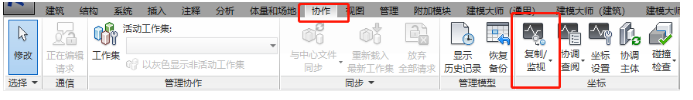

    標高與軸網可以直接使用Revit的功能創建，也可以復制監視土建模型的標高與軸網，若采用復制/監視的方式，需要將土建模型鏈接至當前樣板中，再使用協作中的復制/監視功能進行。

    02、視圖類型/瀏覽器排序

    Revit中項目瀏覽器中的視圖默認是按照類別進行分組的，但是常規施工圖是按照專業、樓層來進行項目組織的，所以，需要將項目瀏覽器的視圖組織排序修改為符合我們的需求的。

    可以利用全局項目參數給視圖添加一個分類屬性，然后利用視圖組織規則添加分組條件，實現所需的分類需求。

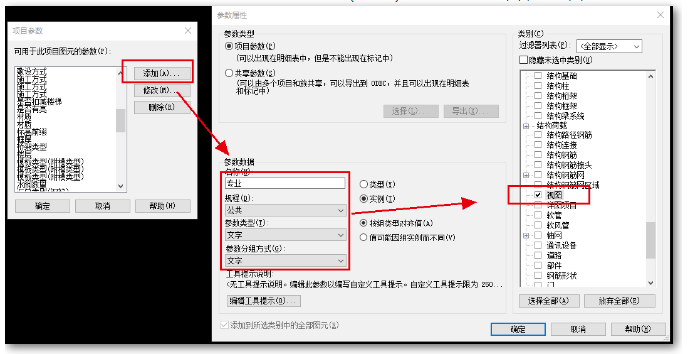

    點擊管理-項目參數-添加-編輯參數名稱-參數類型（文字）-選擇類別為視圖，如下圖：

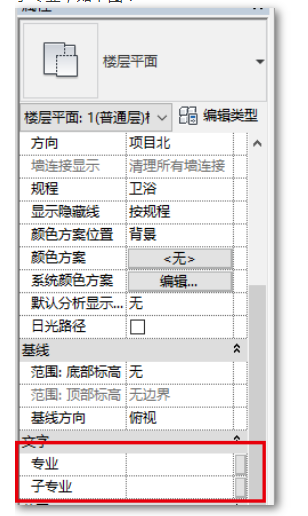

    點擊確定該參數就會出現在視圖屬性欄的文字條欄下方，再重復上一個操作添加項目參數，命名為-子專業，如下圖：

    找到“項目瀏覽器”中的視圖右鍵，點擊“瀏覽器組織”后，在視圖選項下點擊新建，創建一個名稱為專業視圖的瀏覽器組織方式，如下圖：

    組織方式新建后點擊編輯，在成組和排序的選項下設置成組條件，下拉選擇首選成組條件為“專業”，否則按選擇子專業”的排序方式。

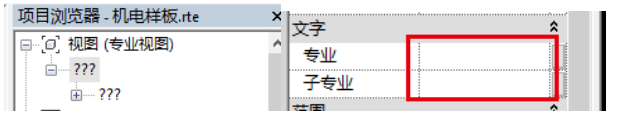

    當組織順序調整后會發現視圖下面排序名稱都是問號，是因為還沒有在屬性欄的相關參數后面填寫名稱，如下圖：

    進入相關視圖后，在屬性欄的專業、子專業參數后輸入相關專業名稱，視圖排序就會自動變化如專業設置為“給排水”,子專業設置為“消防”。

    一般所有樓層的平面視圖在每個專業分類都需要創建，通過選中某專業下的平面視圖，點擊右鍵，選擇復制視圖-帶細節復制。復制出來的視圖會自動帶有“副本”后綴，在其屬性欄中修改專業、子專業參數就可以自動分組，若需修改名稱可以右鍵重命名。

    如果覺得通過新建項目參數的方式來做排序，需要手動對視圖做名稱設置過于麻煩，可以直接按照規程-子規程的方式對視圖進行排序。但是由于規程無法自行增加其他項，需要使用Revit自帶的名稱，可能并不能廣泛適用所有企業。

    03、管道系統的設置

    機電管線大體分為水管、風管和橋架，但是由于系統分類復雜，因此在繪制時還需要對應上不同的系統分類，便于模型管理。

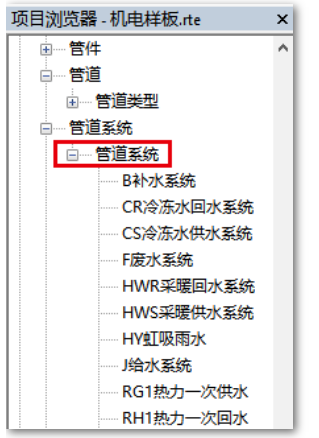

    管道系統的增加可以通過在“項目瀏覽器--管道系統”中復制原有系統進行增加，但需注意的是，在復制時應選擇同類系統，因為系統的主類型還是會跟隨被復制系統。

    例如：如果需要增加“消防噴淋系統”，應采用“濕式消防系統/干式消防系統”這些原有同類型分類來進行復制。

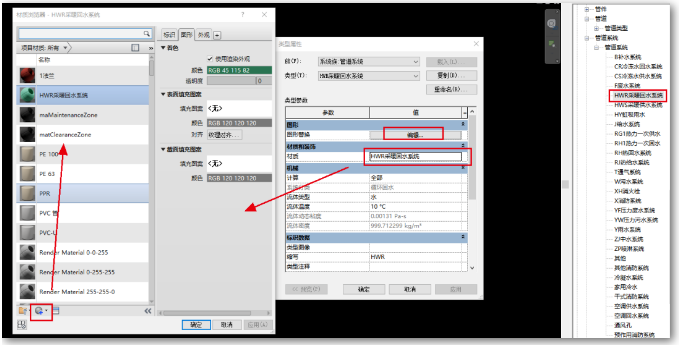

    對于管道系統的上色，可以使用對管道系統定義材質的方式來進行，這樣，不同的系統在項目中即可表現出不同的顏色樣式。一般，企業應該定義一套適合自己使用的管道系統顏色區分規范。

    04、管道類型的配置

    在繪制管道時，默認的管材和管徑設置有時候并不能滿足項目的需要，此時就需要對管道的管段和尺寸進行增加。

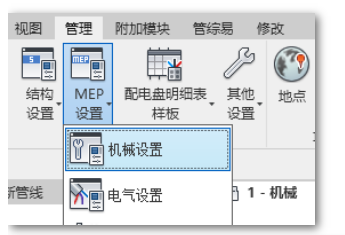

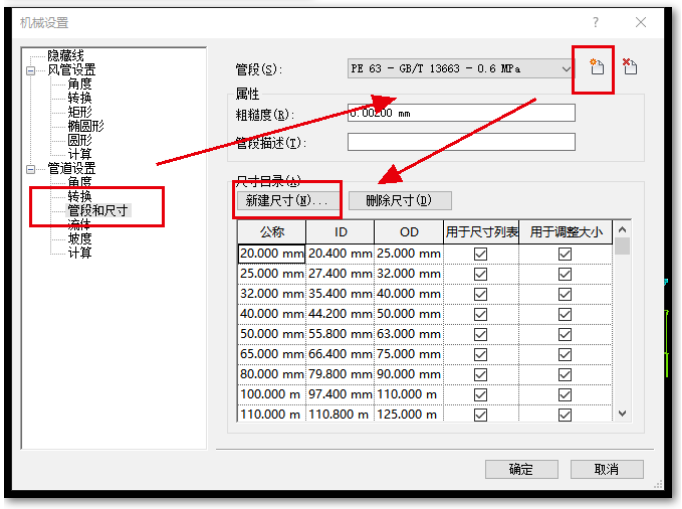

    新建管材表：我們可以從“管理—MEP設置—機械設置”中新建管材及其包含的尺寸，如下圖：

    配置完成后就可以在布管系統中選擇相應管材。

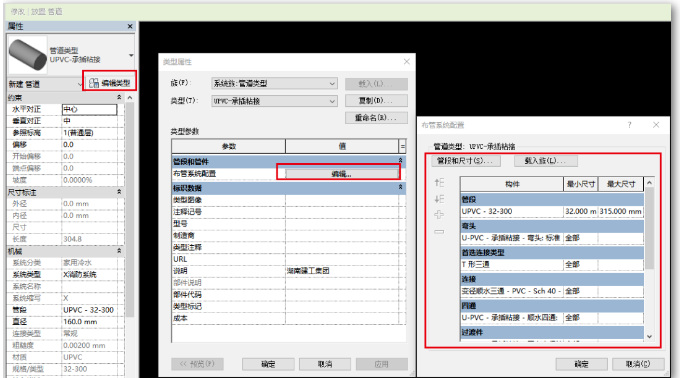

    除了管材，布管系統中還需要配置上該管道系統的三通、四通、彎頭、連接件等管件。我們在繪制管道時有時會出現沒有合適的連接件的提示框，就是因為沒有配置相應的管件所導致的，在布管系統中添加上適合的管件就可以解決，當然，管件族我們需要提前載入至當前的項目中。

    05、過濾器的設置

    由于機電項目文件包含的系統很多，在建模時已創建的一些系統需要隱藏才能方便建模，否則會產生一些不必要的連接關系，因此我們經常需要去隱藏個別系統的管道。

    一般這樣的隱藏，會通過過濾器來進行處理。

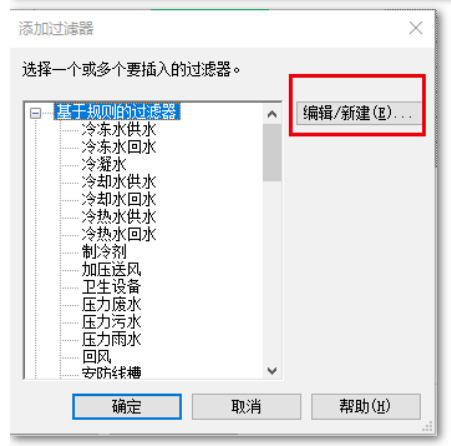

    通過視圖屬性中的“可見性”或快捷鍵VV就可以打開視圖可見性設置窗口，找到過濾器頁簽，在過濾器下添加添加后有編輯/新建按鈕，可以添加過濾器。

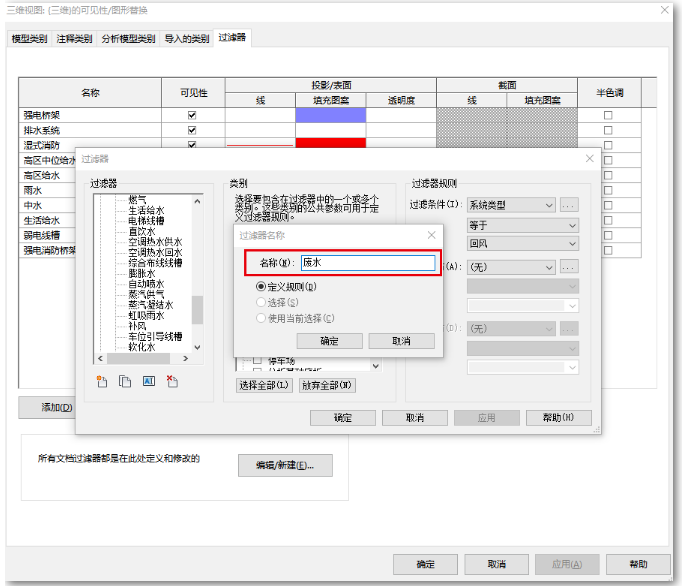

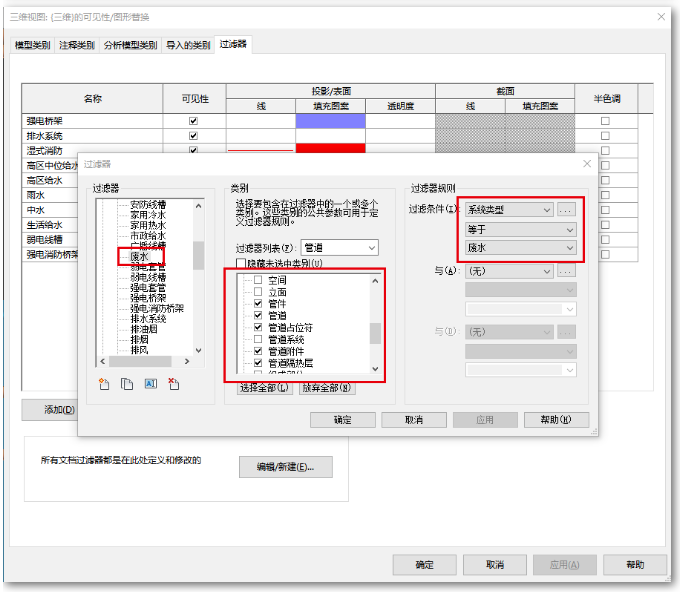

    例如要新建廢水系統的過濾器，就將名稱命名為廢水，選擇需要過濾的構件并設置所需的過濾條件，如下圖：

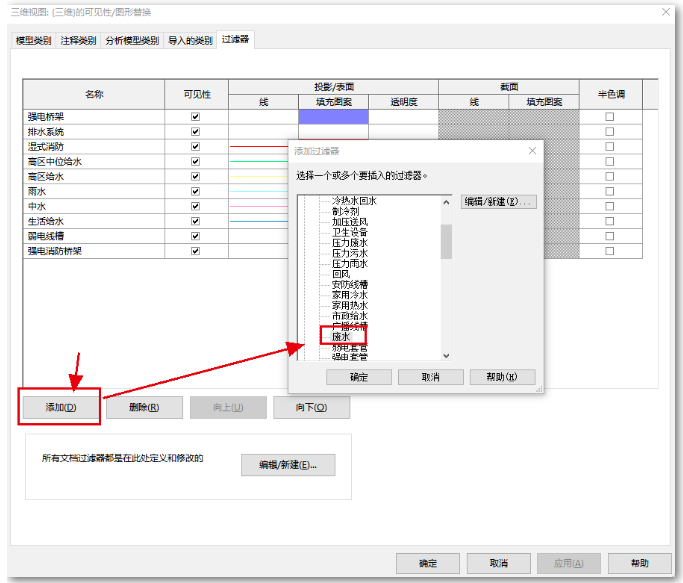

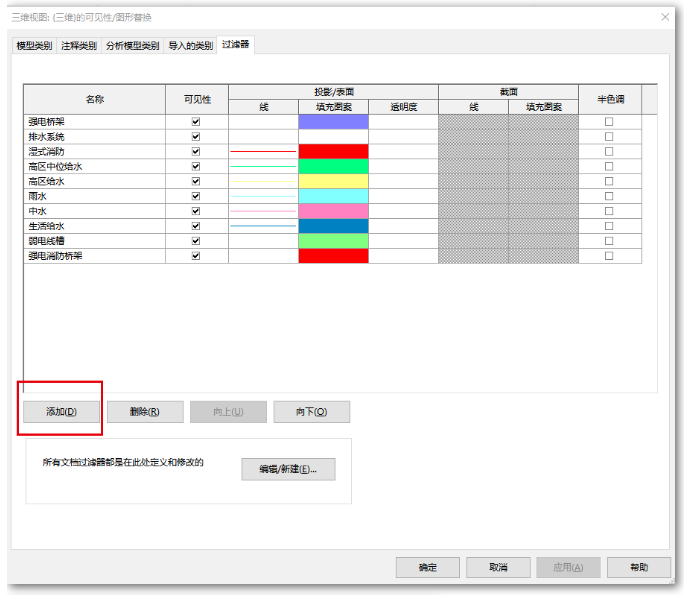

    建好過濾器之后點擊添加就可以選擇這個過濾器了，如下圖：

    添加上過濾器，就可以通過可見性的勾選來控制當前系統的可見性，也可以通過調整“線”和“填充圖案”的方式來修改系統線型和顯示樣式，與修改管道系統的材質是一樣的效果，兩者選其一。

    如果覺得每個視圖都要設置一遍過濾器過于麻煩，也可以通過設置視圖樣板的形式來實現，下面就是如何設置視圖樣板。

    06、視圖樣板的設置

    視圖樣板可以為項目中不同的視圖類型創建視圖樣板，是在視圖中指定可見性設置較快的方式。在樣板中創建視圖樣板可確認項目之間視圖的一致性，視圖樣板可以根據使用者自身情況針對性的新建和修改，也可以根據現有的視圖樣板再做一定的修改。

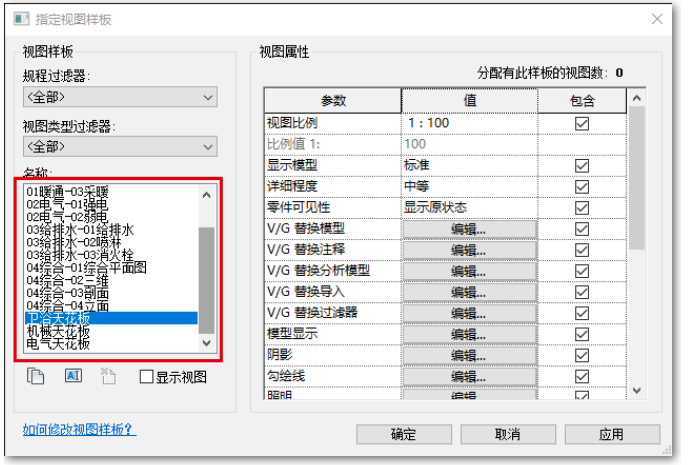

    通過視圖屬性中的視圖樣板，就可以進入試圖樣板的編輯界面。

    可以通過以下方法使用視圖樣板來控制視圖：

    僅將視圖樣板中的屬性應用于某個視圖。以后對視圖樣板所做的修改不會影響該視圖。

    將視圖樣板直接指定給某個視圖，從而在樣板和視圖之間建立鏈接。以后對視圖樣板所做的修改會自動應用于任何鏈接的視圖。

    *因此如果對于過濾器，需要多視圖共用的話，可以直接在視圖樣板中進行設置，而后視圖直接引用視圖樣板即可。

    其他關于項目樣板的定制還包含了族的命名標準、視圖的明明標準、材質的設置、項目參數的設置等等，這些設置內容較為簡單，大家自己根據需求修改即可。

    一個完善的樣板再搭配建模大師神器，一定可以讓你的建模速度得到提升！
