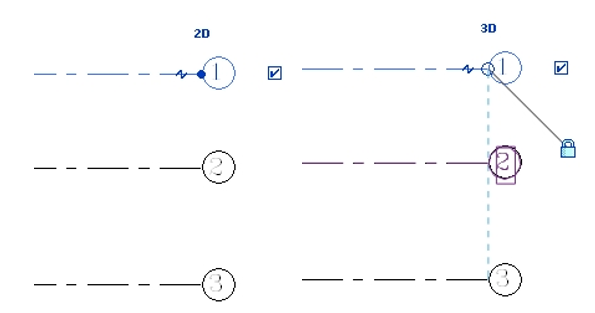

問題：在單擊軸網時會在其標頭附近出現3D/2D符號用來更改其影響范圍屬性如（圖-1）所示，但是每次只能修改一根軸網或標高，有沒有辦法能夠批量設置呢？
圖-1
我們可以通過巧妙利用裁剪區域來實現上述問題的描述：
(1) 在繪制有軸網的平面圖中打開裁剪區域如（圖-2）所示：
圖-2
(2) 如（圖-3）所示拖動裁剪區域的邊緣到軸線標頭以?xún)?nèi)，即可實現將所有經裁剪框剪裁后的軸網的3D特性改為2D；
圖-3
(3)要將其再次變?yōu)?D只需再次拖動裁剪區域的邊框到軸線標頭以外即可。
【特別注意】也可以通過將軸網拖拽至裁剪區域以外來實現批量將其3D特性改為2D特性，但是經過這樣操作以后的軸網無法再通過裁剪區域邊框的修改來批量將其2D特性改回3D特性，因此我們?cè)谶M(jìn)行此類操作時盡量拖拽裁剪區域的邊框線而不直接拖拽軸線標頭。
