問題：對于歐式風格建筑，如何生成復雜的墻飾條，如圖-1所示？
圖-1
(1)生成帶有重復圖案的墻體飾條
(2)在Revit Architecture中，雖然在“主體放樣”中提供了墻飾條工具，但該飾條只能沿墻體方向以放樣的方式形成單一形狀的墻體飾條，而如果要生成如圖 -2所示的墻體飾條，“墻飾條”工具將無能為力。

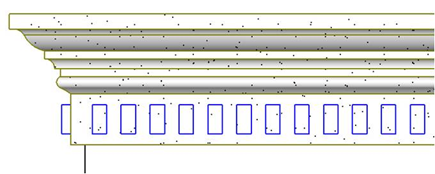

(3)靈活運用Revit Architecture的扶手功能，可以為墻體生成各種復雜的“飾條”模型。圖 -2的墻體飾條，即采用Revit Architecture的扶手工具，通過調整扶手屬性得到的。
圖-2

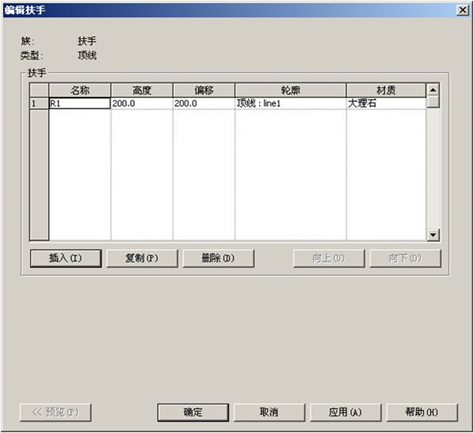

(4)點擊扶手工具，點擊圖元屬性按鈕，彈出扶手圖元屬性對話框，在該對話框中，點擊“編輯/新鍵”按鈕，進入扶手類型屬性對話框，復制建立新扶手類型，點擊“扶手結構”參數后的“編輯”按鈕，進入“編輯扶手”對話框，如圖-3所示。在該對話框中，為扶手指定合適的輪廓，該輪廓將沿扶手方向生成與墻飾條類似的實體。點擊確定按鈕返回類型屬性對話框。
圖-3

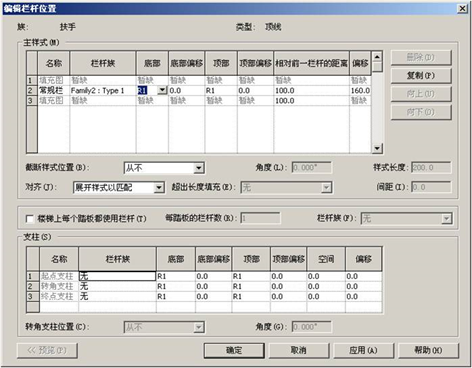

(5)點擊類型屬性對話框中，“欄桿位置”參數后的“編輯”按鈕，彈出“編輯欄桿位置”對話框，在該對話框中，設置欄桿的主樣式為墻飾條中的重復出現部分。圖 -3中的欄桿設置參見圖-4所示。設置完成后點擊確定按鈕退出扶手設置。在扶手草圖繪制面板中，使用線工具，沿墻邊繪制扶手，點擊完成繪制完成扶手，Revit Architecture將按扶手定義生成復雜的墻飾條。
圖-4

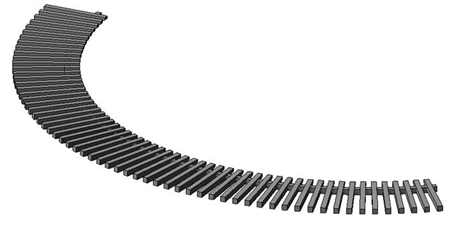

(6)靈活運用扶手工具，可以為墻體生成各種復雜的飾條對象。事實上，利用Revit Architecture的扶手，可以制作任何帶有重復構造的模型。如圖-5所示，為使用扶手工具制作的遮陽棚架。
圖-5
