AutoCAD是一款功能強大的計算機輔助設計軟件，廣泛應用于建筑、機械、土木工程等領域。在繪制圖紙的過程中，一個規范的圖框是不可或缺的，它能夠整齊有序地展示圖紙內容，為設計師提供方便。那么，我們來看一下如何在AutoCAD中繪制圖框。

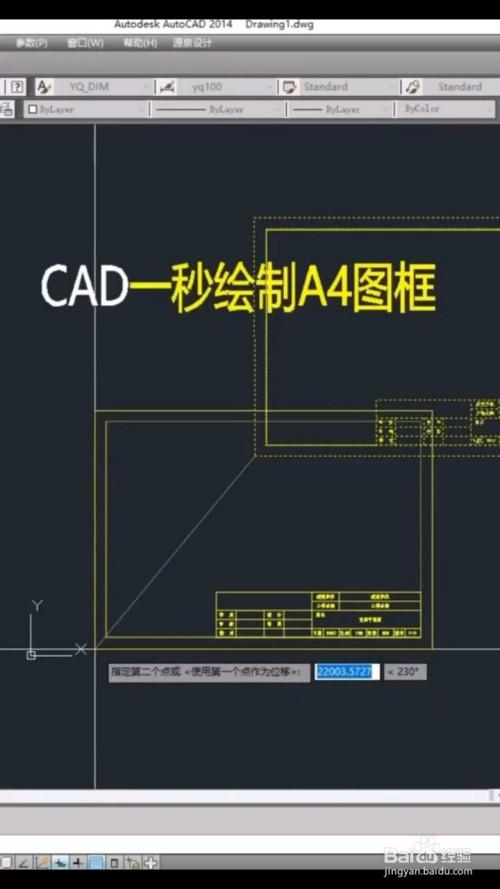

首先，打開AutoCAD軟件并創建一個新的繪圖文件。在繪圖區域，使用線命令繪制圖框的四條邊界線。根據需要，可以使用矩形命令或直線命令進行繪制。記得確保圖框的尺寸與紙張大小相對應。
接下來，為圖框添加標題欄和圖號欄。使用文本命令在圖框上方的位置創建一個合適的標題欄，例如“圖紙名稱”或“項目名稱”。然后，在圖框下方創建一個圖號欄，用來標識圖紙的唯一編號。可以使用文本命令輸入圖號。
在圖框的右下角添加日期和設計者信息。使用文本命令在圖框的右下角添加一個文本框，用來輸入日期和設計者的名字。這樣，可以方便地記錄圖紙的創建日期和設計者信息。
為了進一步完善圖框，我們還可以添加其他的信息，如圖例和比例尺等。使用文本命令創建一個圖例，在里面標注圖紙中使用的各種符號和顏色的含義。同時，使用文本命令在圖框的左下角添加一個比例尺，以確保圖紙的比例顯示清晰可見。
最后，將繪制好的圖框保存為一個模板文件。這樣，每次繪制新的圖紙時，只需加載該模板文件即可，從而快速創建規范的圖框。要保存圖框模板文件，可以使用命令“保存文件”并選擇文件類型為“模板文件”。在保存過程中，可以為模板文件命名，以便在需要時進行使用。
總之，在AutoCAD中繪制圖框是一個簡單但重要的步驟，它能夠為設計師提供整潔有序的圖紙展示。通過遵循上述步驟，您可以輕松創建規范的圖框，并將其保存為模板文件以供日后使用。
