    Revit普通鋼筋的創建有多種方法，可以使用軟件自帶的鋼筋功能，也可以用Autodesk官方的速博插件（RevitExtensions），還可以使用其他公司的一些插件。后面兩者可以快速的進行鋼筋布置，但是對于箱梁族，插件并不能很好的識別，只能用軟件自帶的鋼筋功能。

    1.關于鋼筋

    Revit中鋼筋并不能在族中直接布置，需要載入到項目中進行，對于要放置鋼筋的圖元只有其為“有效的鋼筋主體”才能在圖元上進行鋼筋布置

    有效的鋼筋主體由一個“用于模型行為的材質”參數值為“混凝土”或“預制混凝土”的有效族組成。

    有效的主體中包含了下列族：

        ·結構框架

        ·結構柱

        ·結構基礎

        ·結構連接

        ·樓板

        ·墻

        ·基礎底板

        ·條形基礎

        ·樓板邊

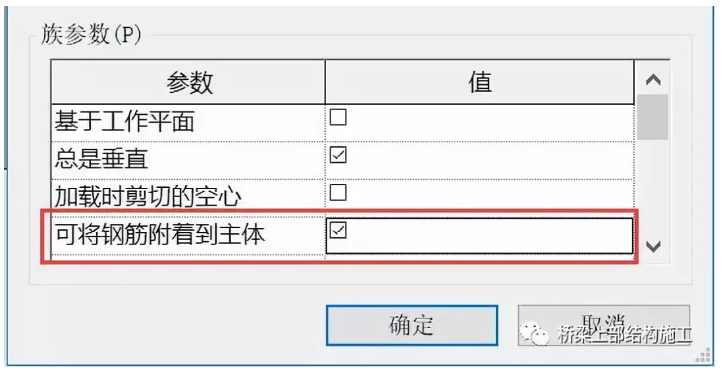

    只有族類別為上述幾種才可以進行鋼筋的放置，不過也有例外，對于公制常規模型，在其族參數中勾選“可將鋼筋附著到主體”后，也可以作為有效的鋼筋主體。

    圖1公制常規模型

    2.保護層

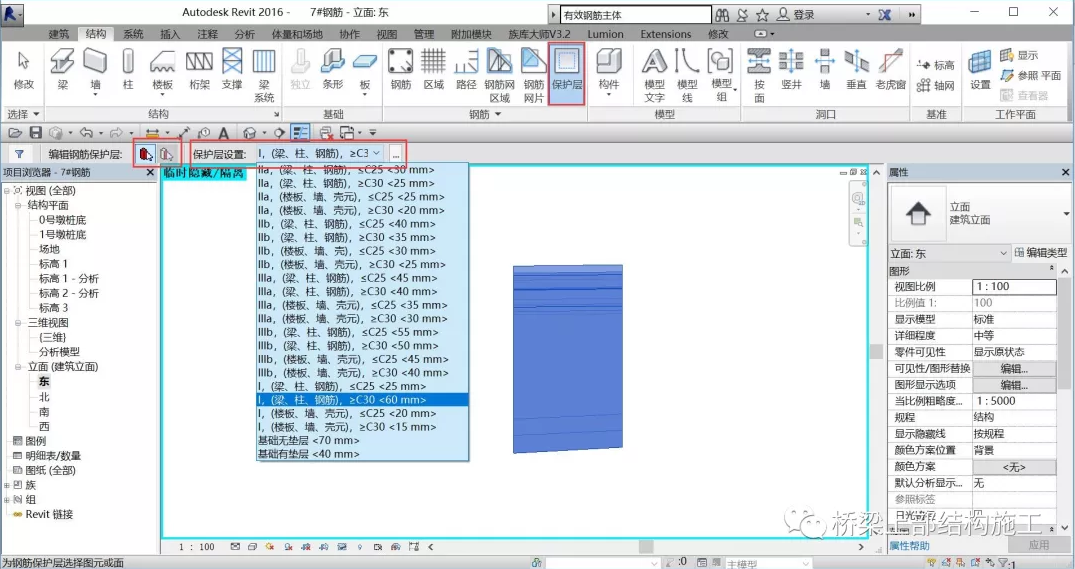

    在鋼筋放置前需要先確定鋼筋的保護層厚度，在結構選項卡下面單擊保護層面板。設置時可以選擇整個圖元或者其中一個平面，保護層的厚度可以用軟件給定的一些參數或者自行添加。

    圖2保護層

    保護層在鋼筋放置時非常重要，在選擇了有效的主體圖元時，“結構”選項卡的“鋼筋”面板或“修改”選項卡上將出現鋼筋工具。鋼筋的位置主要由選項卡中的放置平面和放置方向確定。放置平面有當前工作平面、近保護層參照和遠保護層參照。放置方向有平行于工作平面、平行于保護層和垂直于保護層。放置時與保護層參照接觸的鋼筋將捕捉并附著到該保護層參照。鋼筋保護層參數會影響附著的鋼筋以及附著到這些鋼筋的筋。如果修改主體的保護層設置，將不會偏移已放置在主體內的其他鋼筋。

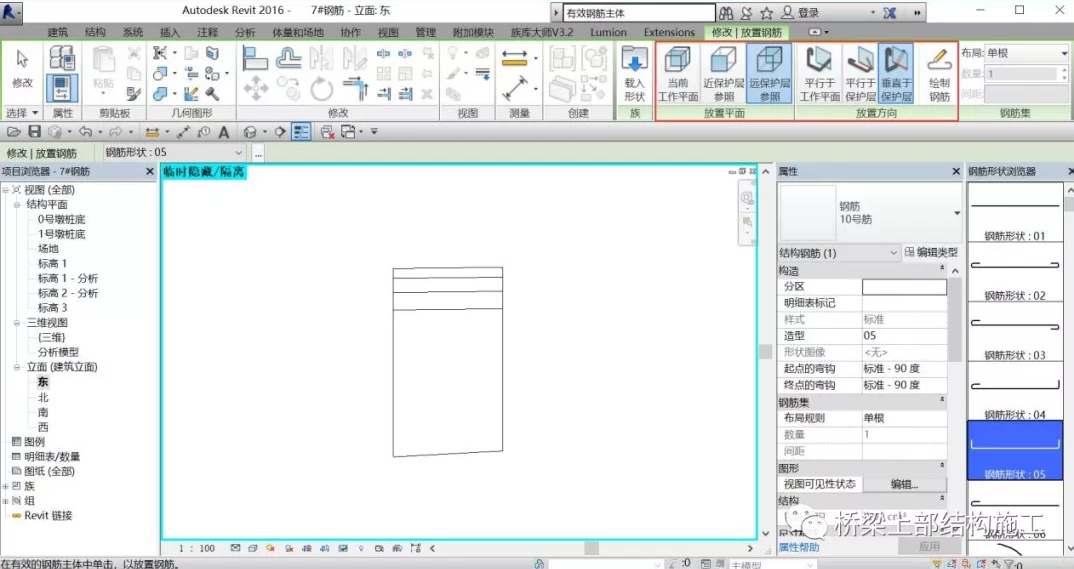

    圖3放置平面和放置方向

    3.關于鋼筋形狀

    箱梁鋼筋主要有縱向鋼筋、架立鋼筋、斜鋼筋、箍筋和分布鋼筋等。鋼筋的形狀可以直接繪制，也可以載入鋼筋族，還可以對鋼筋族的形狀進行修改。鋼筋形狀由鐙筋、箍筋以及可以指定圓角和彎鉤的直鋼筋組成。可以操縱每個形狀以滿足模型中的鋼筋需求，主要通過修改鋼筋參數調整。

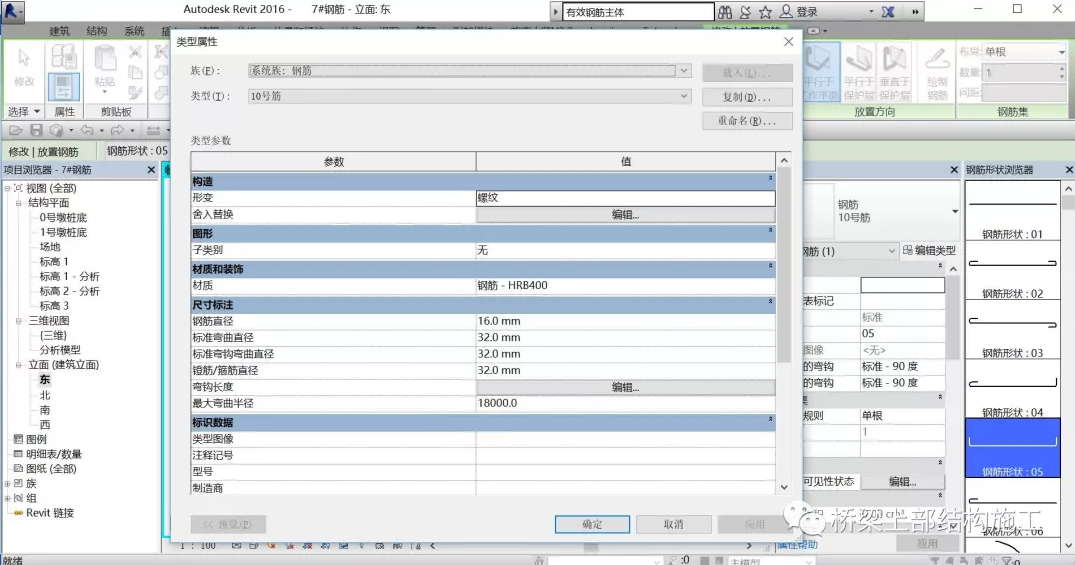

    圖4鋼筋屬性

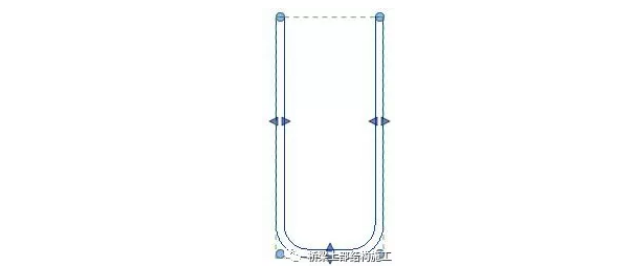

    靈活的鋼筋幾何圖形由多個操縱柄控制：

        ·可以使用以下操縱柄控制鋼筋的形狀：

        ·鋼筋兩端的操縱柄（藍色圓圈）

        ·每條邊的操縱柄（藍色三角形）

        ·使用其他操縱柄控制鋼筋所在平面的位置

        ·使用另一個操縱柄控制一組鋼筋的長度。

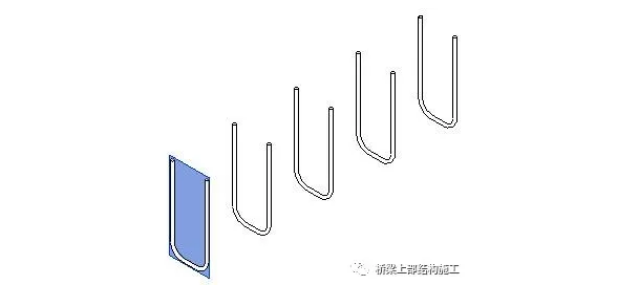

    圖5鋼筋形狀

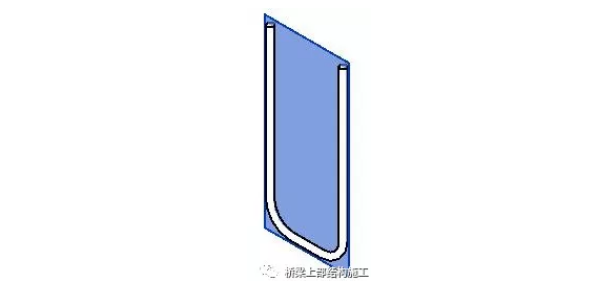

    平面定義了可以沿與該平面垂直的方向約束的每個操縱柄。上圖中顯示了用于鋼筋位置的平面和設置長度的平面。在下圖中可以看到定義鋼筋形狀操縱柄的平面。

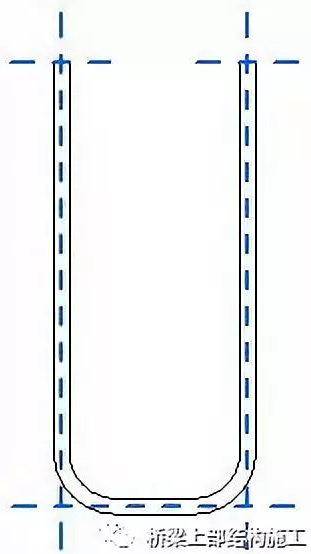

    圖6鋼筋形狀操縱柄平面

    4.鋼筋的布置及限制條件

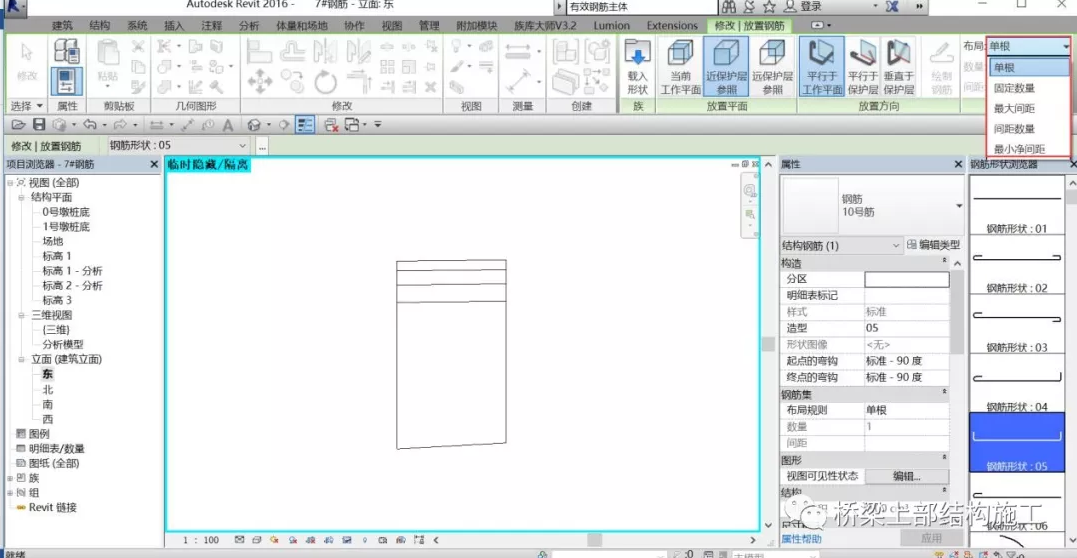

    鋼筋的形狀確定好以后，便可放置到箱梁構件中，可以通過鋼筋選項卡下面的鋼筋集確定，有單根、固定數量、最大間距和最小，具體采用哪一種根據實際情況。要注意的是在三維視圖時選項卡中的鋼筋是未被激活的，只有在平面才可以進行布置，對于鋼筋不容易捕捉的平面，還可以通過作剖面來布置。

    圖7鋼筋布局

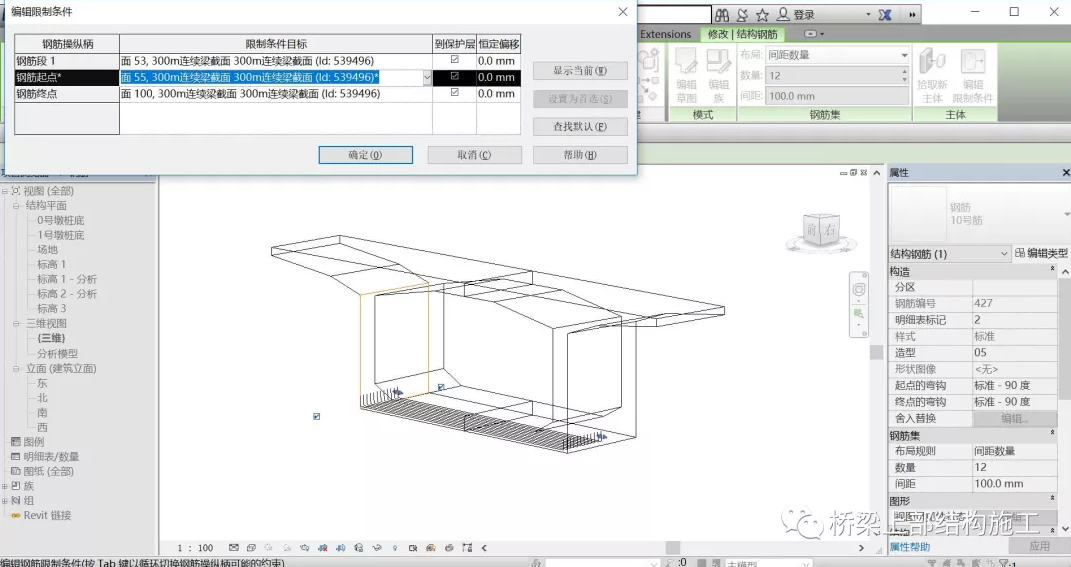

    鋼筋的間距和數量確定好后，可以通過“編輯限制條件”調整鋼筋的位置，“編輯限制條件”可在修改選項卡中找到，限制條件主要有鋼筋操縱柄、限制條件目標、到保護層和恒定偏移。

    鋼筋限制條件用于設置和鎖定各個鋼筋實例相對于混凝土主體圖元的幾何圖形。鋼筋保護層是鋼筋參數化延伸到的混凝土主體的內部偏移。

    從以下幾方面而言，鋼筋圖元是特殊的：

        ·由完全靈活的幾何圖形組成

        ·受制于其鋼筋形狀的定義

        ·尺寸和位置完全由其他圖元確定

    主體圖元（如墻中的窗）中的部分幾何圖形是由主體設置的，可能會隨主體移動，它們還具有根據族和/或類型預先確定的固定尺寸。尺寸需要鎖定才能鎖定窗相對于其主體墻某條邊的位置。

    但是，鋼筋會以任意尺寸彎曲。其位置和幾何圖形會更具對其主體幾何圖形的考慮以及其他鋼筋的存在進行自動設置。一旦設置了幾何圖形，指定的限制條件將相對于其主體的保護層參照進行移動和調整，以響應模型中的更改。

    圖8鋼筋編輯限制條件

    不同形狀的鋼筋其操縱柄的數量也不同，可以調整鋼筋不同操縱柄對應的參照平面是否到保護層及到保護層的偏移距離確定位置，限制條件目標的參照平面可以使用鋼筋自動捕捉的平面，還可以自行設置。對于截面分割法創建的箱梁節段，就可以改變限制條件的參照平面。

    圖9鋼筋限制條件調整

    通過以上的方法就可以完成底板、腹板和頂板鋼筋的布置，對于箍筋和斜筋等沿著多個平面變化的鋼筋，可以通過捕捉一個變截面，通過陣列來調整另外的變截面。

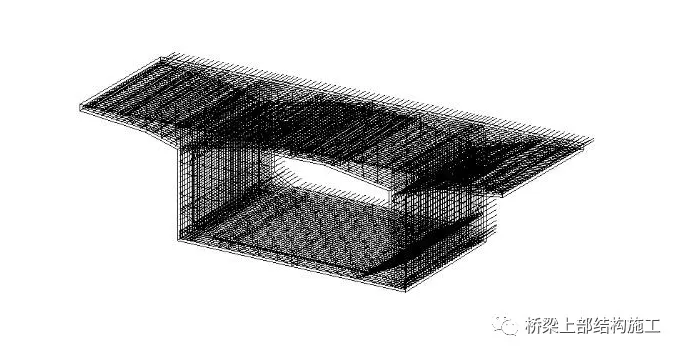

    圖10箱梁節段鋼筋

    本文使用的是Revit2016版，在新版本中還有新功能的加入，讀者可以自己去摸索學習。
