本文將介紹CAD2023如何將繪圖分層。在CAD（計算機輔助設計）軟件中，繪圖分層是指將繪制的圖形按照不同的層次進行劃分和管理。通過將圖形分層，可以更加方便地對繪圖進行編輯、修改和管理，提高繪圖的效率和精確度。
1. 創建和管理圖層

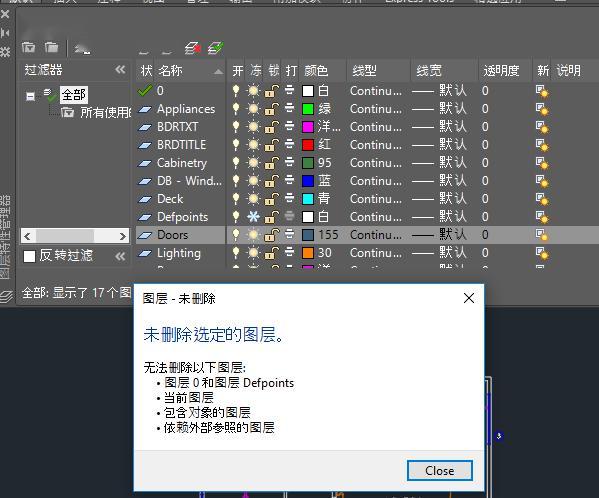

CAD2023提供了創建和管理圖層的功能，用戶可以根據需要自定義圖層的屬性和名稱。通過點擊CAD軟件中的“圖層管理器”按鈕，用戶可以打開圖層管理器界面，從而進行圖層的創建和管理。
2. 繪制圖形時指定圖層
在繪制圖形時，CAD2023允許用戶指定將要繪制的圖形所在的圖層。在CAD軟件的繪圖工具欄中，用戶可以選擇當前所使用的圖層，從而將繪制的圖形自動分配到該圖層中。這樣就可以在繪制過程中對不同圖層中的圖形進行區分和管理。
3. 圖層的顯示和隱藏
CAD2023允許用戶根據需要選擇顯示或隱藏某些圖層。在圖層管理器界面中，用戶可以通過勾選或取消勾選圖層前面的方框來實現圖層的顯示或隱藏。這樣可以方便用戶在繪圖過程中隨時切換顯示的圖層，從而更好地觀察和編輯圖形。
4. 圖層的編輯和修改
在CAD2023中，用戶可以對圖層進行編輯和修改。在圖層管理器界面中，用戶可以選擇特定的圖層，并通過點擊“編輯”按鈕進入圖層編輯界面。在該界面中，用戶可以修改圖層的屬性、顏色、線型等信息。同時，還可以對圖層進行重命名、刪除或合并等操作，從而實現對圖層進行動態管理。
5. 圖層的轉換和導入
CAD2023支持圖層的轉換和導入。用戶可以將其他CAD軟件創建的圖層文件導入到CAD2023中，從而實現圖層的轉換和共享。同時，還可以將CAD2023中創建的圖層文件導出為其他格式的文件，便于在其他CAD軟件中使用。
6. 圖層的鎖定和解鎖
在CAD2023中，用戶可以對圖層進行鎖定和解鎖操作。當圖層被鎖定時，該圖層中的圖形將不能被編輯或修改。這樣可以保護某些重要圖形的完整性，避免誤操作對其造成破壞。當需要對圖層進行編輯和修改時，用戶可以解鎖該圖層，從而進行相應的操作。
7. 圖層的打印和輸出
在CAD2023中，用戶可以選擇性地打印和輸出特定圖層的內容。在打印設置界面中，用戶可以選擇需要打印的圖層，并設置打印的參數和選項。這樣可以避免不必要的打印和浪費，提高打印效率和節約資源。
8. 圖層的排序和組織
CAD2023允許用戶對圖層進行排序和組織。在圖層管理器界面中，用戶可以通過拖動圖層的順序來進行排序，從而改變圖層的顯示順序。同時，還可以將多個圖層進行分組或合并，方便用戶對圖層進行整理和組織。
總之，CAD2023提供了一系列的功能和工具，使得繪圖分層成為可能。通過合理利用CAD軟件中的圖層管理功能，用戶可以更加方便地對繪圖進行編輯、修改和管理，提高繪圖的效率和精確度。
