    Revit提供了概念體量工具，用于在項目前期概念設計階段，為建筑師提供靈活、簡單、快速的概念設計模型。使用概念體量模型可以幫助設計師推敲建筑形態，還可以統計概念體量模型的建筑樓層面積、占地面積、外表面積等設計數據、可以根據概念體量模型表面創建建筑模型中的墻、樓板、屋頂等圖元對象，完成從概念設計階段到方案、施工圖設計的轉換。

    利用Revit靈活的體量建模功能，可以創建NURBS曲面模型，并通過該曲面轉換為屋頂、墻體等對象，在項目中創建復雜對象模型。在Revit中，還可以對概念體量的表面進行劃分，配合使用“自適應構件”生成多種復雜表面肌理。

    首先，體量屬于族。

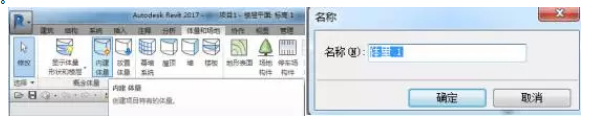

    在revit中創建體量有兩種方式，一種是在“項目中創建體量”，實現方式為：體量和場地--概念體量--內建體量。

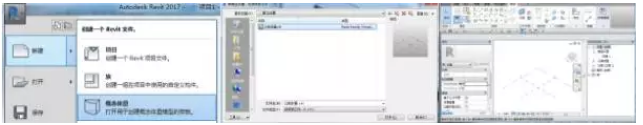

    另一種是“創建獨立的概念體量族”實現方式為：應用程序菜單--新建--概念體量。

    要創建概念體量模型，必須先創建標高、參照平面、參照點等工作平面，然后在工作平面上創建草圖輪廓，再降草圖輪廓轉換生成三維概念體量模型。

    創建形狀：選擇輪廓-創建形狀

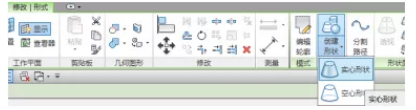

    使用“創建形狀”工具可以創建兩種類型的體量模型對象：實體模型和空心模型。一般情況下，空心模型將自動剪切與之相交的實體模型，也可以自動剪切創建的實體模型。使用“修改”選項卡“編輯幾何圖形”面板中的“剪切幾何圖形”和“取消剪切幾何圖形”工具，可以控制空心模型是否剪切實體模型。在創建概念體量時可以為概念體量創建參數化驅動約束。

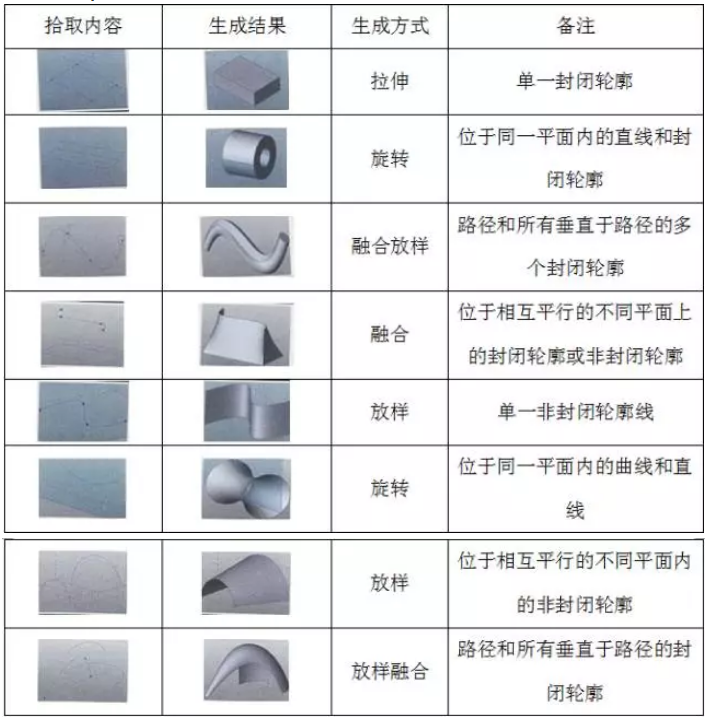

    “創建形狀”工具將自動分析所拾取的草圖。通過拾取草圖形態可以生成拉伸、旋轉、放樣、融合等多種形態的對象。

    創建基本概念體量模型后，可以靈活編輯和修改概念體量模型的點、邊和面，從而生成復雜概念體量模型。

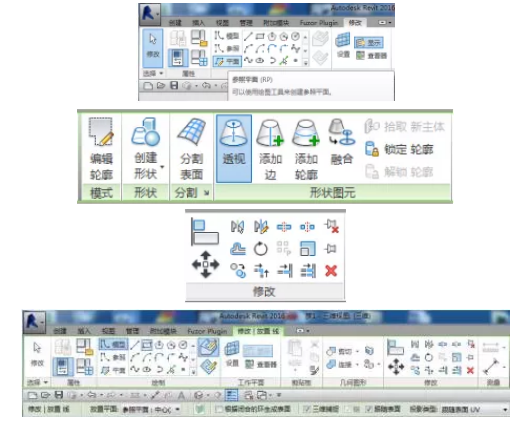

    常用命令：參照平面，編輯輪廓，創建形狀，透視，添加邊，添加輪廓。

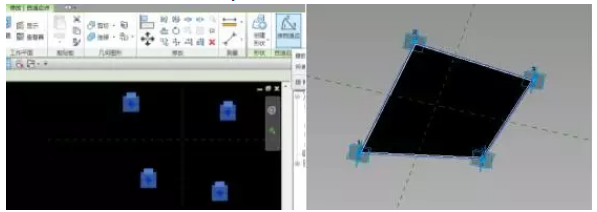

    “點圖元”是概念體量中非常重要的定位圖元。確定了點在空間的位置，通過連接空間點生成曲線，再利用曲線通過放樣等方式生成各種曲面、實體，這是Revit中概念體量設計的基本工作步驟。

    創建完概念體量模型后，可以對概念體量模型中的“面”進行分割，并在分割后的表面中，沿分割網格為概念體量模型指定表面圖案，以增強方案表現能力。

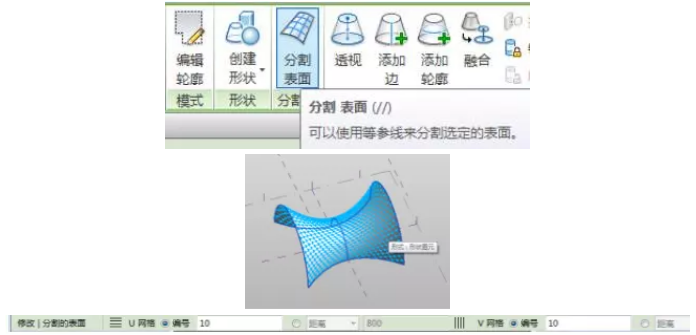

    可以使用表面分割工具對體量表面或曲面進行劃分，劃分為多個均勻的小方格，即以平面方格的形式替代原曲面對象。方格中每一個頂點位置均由原曲面表面點的空間位置決定。例如，在曲面形式的建筑幕墻中，幕墻最終均由多塊平面玻璃嵌板沿曲面方向平鋪而成，要得到每塊玻璃嵌板的具體形狀和安裝位置，必須先對曲面進行劃分才能得到正確的加工尺寸。這在Revit中稱為有理化曲面。

    要實線有理化曲面，必須先使用“分割表面”工具對表面進行網格劃分。表面可以通過UV網絡（表面的自然網絡分割）進行分割，也可以根據標高、參照平面、模型線等圖元按用戶指定的方式分割表面。

    曲面UV網絡對正坐標用于定義曲面UV網格分割的計算起點。按住并拖動UV網格對正坐標，當移動鼠標指針到曲面角位置時，松開鼠標左鍵，Revit將自動放置UV網格對正坐標至鄰近角點位置。同時，Revit將以曲面角點為基點，以坐標位置為原點重新調整曲面UV網絡。

    在劃分網格時，Revit按UV方向測量網格帶作為測量基準。

    分別單擊U、V方向測量網格帶的角度值，修改U、V網格方向均為30°。

    修改“表面顯示”。

    除根據曲面UV網格分割曲面外，還可以根據標高、參照平面、模型線分割表面。

    選擇曲面，“分割”--“分割表面”，取消曲面UV網格分割，單擊“交點”--“交點”，選擇視圖中所有參照平面和標高圖元，“完成”表面分割。

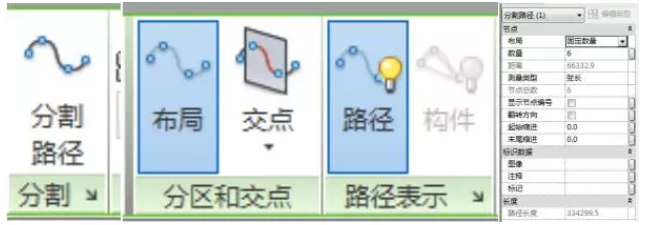

    Revit提供了“分割路徑”功能，可以沿任意曲線生成指定數量等分點。

    Revit提供了“基于公制幕墻嵌板圖案填充.rfa”和“自適應公制常規模型.rfa”兩種族樣板，分別用于創建表面填充圖案和自適應表面填充圖案族。

    “基于公制幕墻嵌板圖案填充.rfa”族的制作

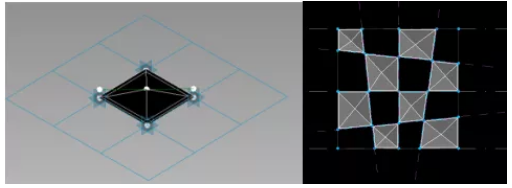

    在體量表面中使用“基于公制幕墻嵌板圖案填充”創建的嵌板族時，族中提供的各驅動頂點將與各表面劃分網格的頂點重合，從而根據實際的表面劃分形式改變填充圖案的形狀。在使用表面填充圖案族進行體量表面有理化時，Revit將按體量表面實際分割尺寸自動調整表面填充圖案形狀。在填充圖案族中各驅動頂點占用的網格數量，也將同樣影響在體量中有理化表面時占用的表面劃分網格數量。

    除創建基于規則分割網格的表面填充圖案族外，還可以創建任意形式的自適應表面填充圖案。

    選擇“自適應公制常規模型.rfa”族樣板。

    在進行概念設計時，除通過體量模型推敲建筑概念形態外，還必須了解各形態體量模型的各樓層建筑面積、總建筑面積等設計信息。

    必須將概念體量模型族載入到項目中，才能進行體量分析和研究。可使用Revit明細表統計功能，以明細表格的方式統計得到當前體量的樓層面積、各樓層周長、外表面積等信息。

    完成概念體量模型后，可以通過拾取體量模型的表面生成墻、幕墻系統、屋頂、樓板等建筑構件，將概念體量模型轉換為建筑設計模型，實現又概念設計階段到初步設計階段的過渡。
