族的插入點，也表示族在項目中的放置點，在做族的時候需要確定好。那么怎么對族的插入點進行修改呢？下面進行講解。

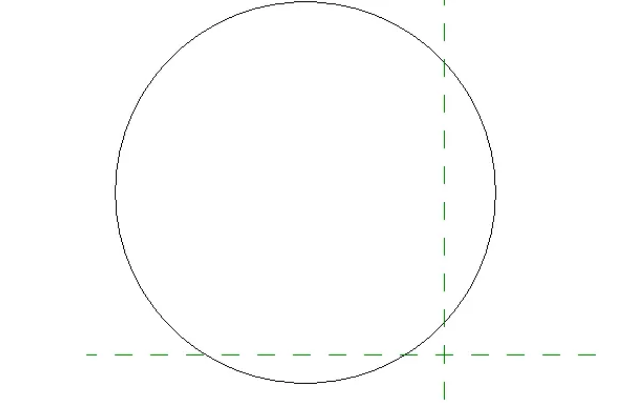

01、在沒有設置的情況下，族載入項目的插入點是默認兩條參照平面的交點，如圖所示

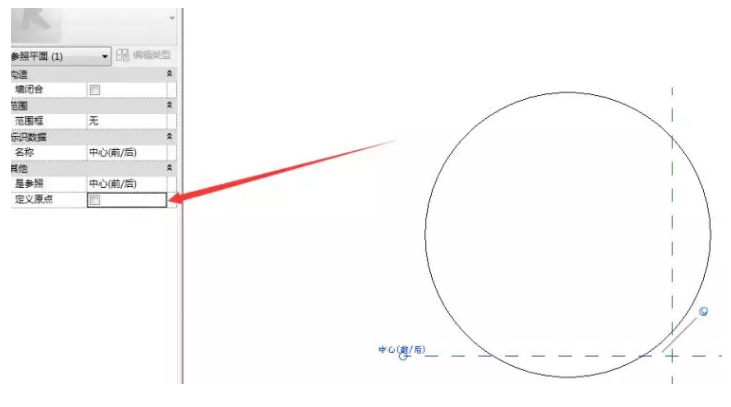

02、如果需要自己定義插入點，選擇參照平面，在右邊屬性欄中取消勾選“定義原點”，如圖所示。

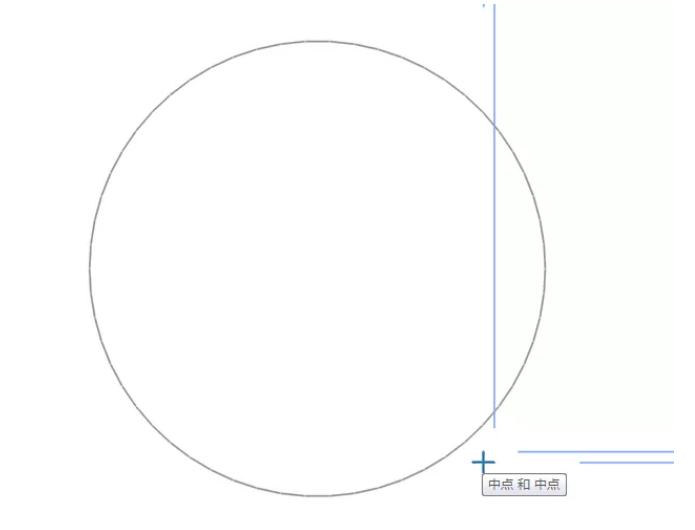

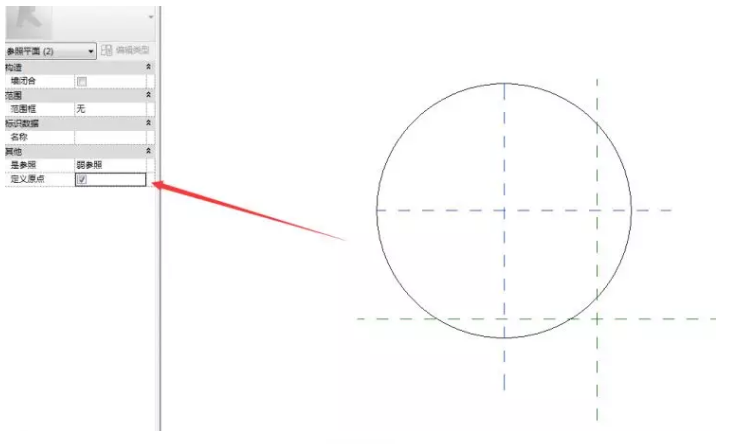

03、可以移動原有參照平面，也可以重新繪制參照平面，然后點擊“定義原點”即可，如圖所示。
04、此方法方便更改族的插入點，而不需要去移動模型。
意義：在做項目過程中，構件放置位置尤為重要。在不方便放置的情況下，可以通過上述方法在族中重新定義插入點的方式，從而方便放置。
