本文將為讀者介紹如何在CAD2024中創建弧線標注。弧線標注是一種常見的CAD技術，在工程設計和制圖中具有重要的作用。通過正確使用弧線標注，可以更好地表達設計意圖和要求，提高設計的精確度和可讀性。以下將詳細說明CAD2024中創建弧線標注的步驟和注意事項。
步驟一：打開CAD2024軟件
首先，啟動CAD2024軟件，并打開需要進行弧線標注的圖紙。可以通過菜單欄中的“文件”選項來打開圖紙文件，或者使用快捷鍵Ctrl+O。確保正確選擇了需要進行弧線標注的圖層，并調整視圖以便更好地觀察弧線的位置和形狀。
步驟二：選擇弧線工具
在CAD2024的工具欄中，找到并選擇“弧線”工具。該工具通常位于線段、圓和多邊形等工具的附近。點擊工具欄上的“弧線”按鈕，或者使用快捷鍵A，以啟用弧線工具。
步驟三：繪制弧線

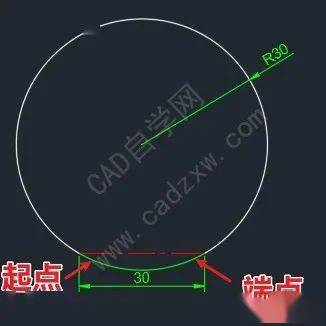

在開始繪制弧線之前，需要先確定弧線的起點和終點。可以通過輸入坐標值、拖動鼠標或使用其他CAD繪圖工具來確定這些點。一旦確定了起點和終點，就可以開始繪制弧線。在CAD2024中，可以通過以下幾種方式來繪制弧線：
- 圓心、半徑和起始角度：輸入圓心坐標、半徑和起始角度，然后按照設計要求繪制弧線。
- 起點、終點和半徑：輸入起點、終點坐標和半徑值，CAD2024會自動計算和繪制弧線。
- 三點：輸入弧線上的任意三個點，CAD2024會自動計算并繪制弧線。
步驟四：添加弧線標注
繪制完弧線后，需要為其添加標注以便更好地表達設計意圖和要求。在CAD2024中，可以通過以下幾種方式來添加弧線標注：

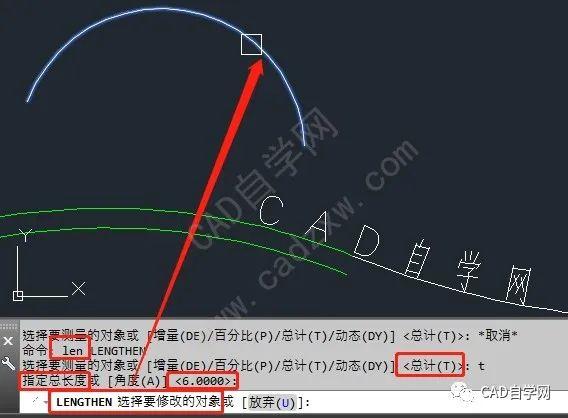

- 弧長：選擇弧線并輸入“A”命令，然后選擇要標注的弧線。在弧長選項中，可以選擇使用默認的弧長標注樣式，或者根據設計要求自定義標注樣式。
- 半徑：選擇弧線并輸入“RA”命令，然后選擇要標注的弧線。CAD2024會自動在弧線上添加半徑標注。
- 圓心角：選擇弧線并輸入“AA”命令，然后選擇要標注的弧線。在圓心角選項中，可以選擇使用默認的圓心角標注樣式，或者根據設計要求自定義標注樣式。
注意事項：
在創建弧線標注時，需要注意以下幾個問題：
- 確保選擇了正確的弧線，并在標注時進行確認。
- 根據設計要求選擇合適的標注樣式和標注位置。
- 標注的文字應清晰可讀，字號和字體可以根據需要進行調整。
- 標注的位置應盡可能地與弧線相近，以便更好地表達設計意圖和要求。
- 在標注過程中，可以使用CAD2024提供的標注工具和功能，如自動標注和標注樣式管理等。
以上是在CAD2024中創建弧線標注的詳細步驟和注意事項。通過正確地使用弧線標注工具和技巧，可以提高CAD繪圖的效率和準確性，使設計更加精確和易讀。
