    我們使用幕墻圖元工具（幕墻、幕墻網格、豎梃、幕墻系統）來創建建筑正面所需外觀。

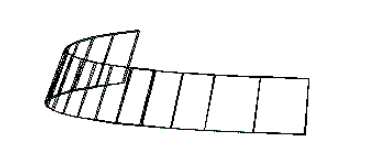

    幕墻系統是一種構件，由嵌板、幕墻網格和豎梃組成。它通常不含有矩形形狀。

    通過選擇圖元面，可以創建幕墻系統。在創建幕墻系統之后，可以使用與幕墻相同的方法添加幕墻網格和豎梃。

    不能將墻或屋頂創建為幕墻系統。但是，可以創建使用玻璃斜窗的屋頂。

    將幕墻網格添加到幕墻系統

    在不使用自動網格創建的情況下創建幕墻系統，可以稍后添加幕墻網格。幕墻格線會協助放置豎梃。

    1.單擊“結構”→選項卡“構建”面板→（幕墻網格）。

    2.打開三維視圖。

    3.將光標放置在系統邊緣時，將顯示一個臨時網格線；單擊可放置網格線。

    當在幕墻系統上放置幕墻網格線時，光標會捕捉邊界線與其他任何線或參照平面的交點。

    Revit會用單獨的幕墻嵌板自動填充每個網格剖面（設計單元）。

    調整幕墻系統中的幕墻網格

    在創建使用“自動網格創建”的幕墻系統后，即可根據需要調整幕墻網格。

    首次創建時，幕墻系統根據類型屬性使用自動網格布局。可以根據需要調整類型屬性或移動各個網格線，來更改網格布局。

    使用類型屬性更改網格布局的步驟

    1.在視圖中，選擇網格系統。

    2.在“屬性”選項板上，單擊“編輯類型”。

    3.調整“布局”、“間距”和其他參數的值，以實現所需的布局。

    調整幕墻系統中各個網格線的步驟

    1.在視圖中，選擇幕墻系統中的單個網格線。

    2.解鎖網格線。

    或者，在“屬性”選項板上，將“類型關聯”參數更改為“不相關”。

    3.將網格線移動到所需位置。

    我們無法將重新定位的網格線固定到位。如果執行此操作，則“類型關聯”參數恢復為“相關”，并且網格線返回到其原始位置。

    4.針對要移動的每個網格線重復此過程。

    為幕墻系統添加豎梃

    在創建幕墻系統后，沿軸線放置豎梃。

    1.單擊“建筑”選項卡→“構建”面板→（豎梃）。

    2.高亮顯示要向其添加豎梃的網格線，然后單擊以選擇它。

    按住Shift鍵可將豎梃僅放置在選定的線段上。或按住Ctrl鍵，可將豎梃放置在所有打開的網格線段上。

    豎梃將基于網格線調整大小，并在與其他豎梃的交點處拆分。

    另外，我們也可以修改豎梃的屬性。
