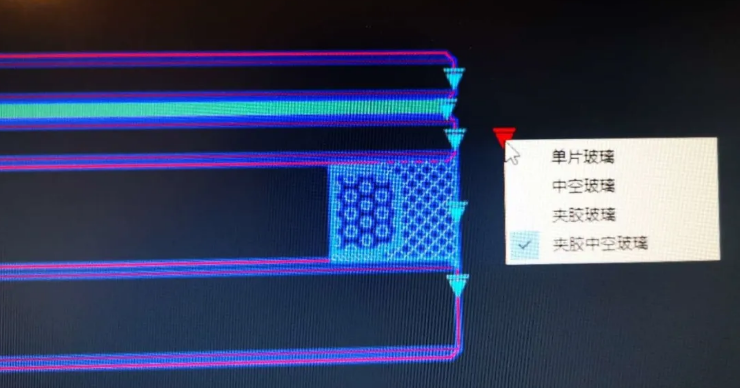

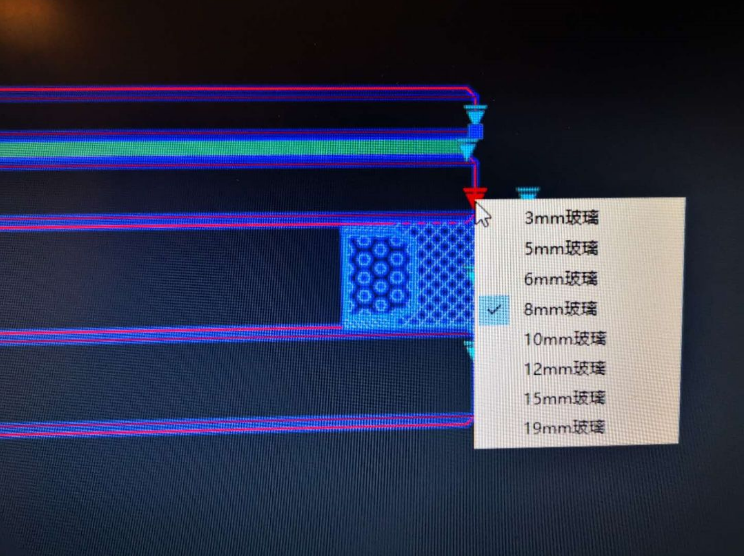

CAD的動態塊具有靈活性和智能性，用戶在操作時可以輕松地更改圖形中的動態塊參照?？梢酝ㄟ^自定義夾點或自定義特性來操作幾何圖形?？蓪崿F塊的參數化設計。如下圖就是一幕墻玻璃嵌板的動態塊。除了可以控制尺寸標注外，還可以控制圖形顯示，大大提高CAD繪圖的工作效率。
是否可以用Revit族來實現動態塊的各種功能？今天我們就以此來分享一款具有同樣功能的族。
同樣是玻璃面板，但是在Revit中需要注意區別對待，窗和幕墻使用的玻璃面板，是不一樣的。我們之前分享過使用公制常規模型制作的窗的玻璃面，而今天我們嘗試使用公制幕墻嵌板來制作該族。
族樣板：公制幕墻嵌板
族類別：建筑—幕墻嵌板
使用族樣板文件創建的嵌板，在項目中創建完幕墻之后，嵌板可以實現自動填充幕墻網格。并且明細表單獨對幕墻嵌板進行統計。

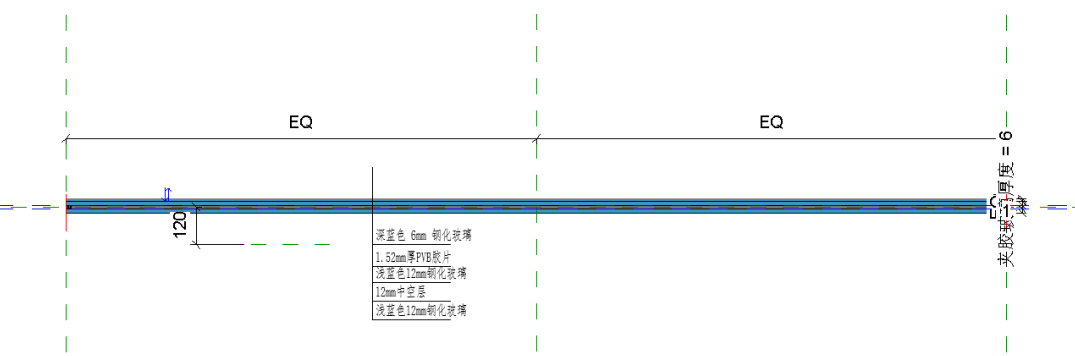

族：參照標高樓層平面視圖
幕墻嵌板族樣板文件給定的默認嵌板規格為3000mm*4000mm，不能更改，嵌板規格參數為報告參數。本族創建完成之后，又嵌套了多重標注標記的族。

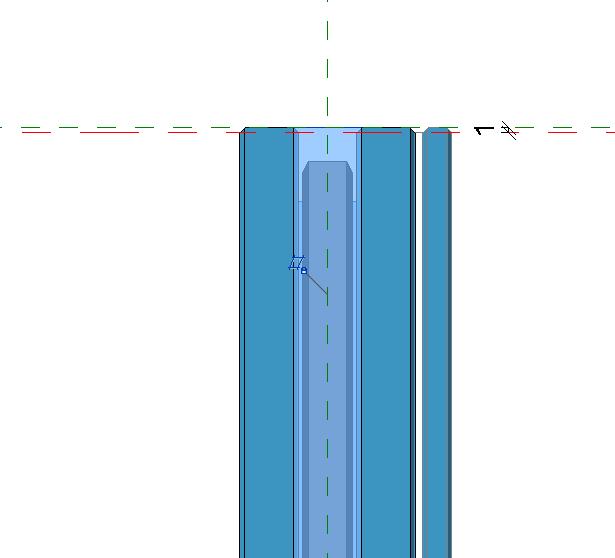

族：右立面視圖（局部）
該族是根據夾膠中空玻璃的構造，分別用拉伸及放樣創建了9個形體。值得注意的是2018版本之后，為參照平面增加了子類別及族約束驗證的功能，大大方便了精細化形體的創建。例如本族的拉伸形體將玻璃的磨邊倒角進行了表現。

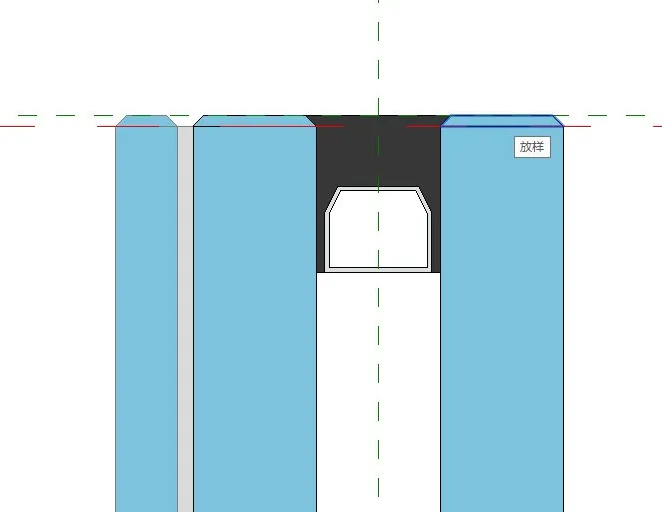

通過剖面更容易看到族形體創建的細節。其簡單就是在拉伸及放樣輪廓的對齊鎖定，放樣路線即為嵌板參照平面邊界。

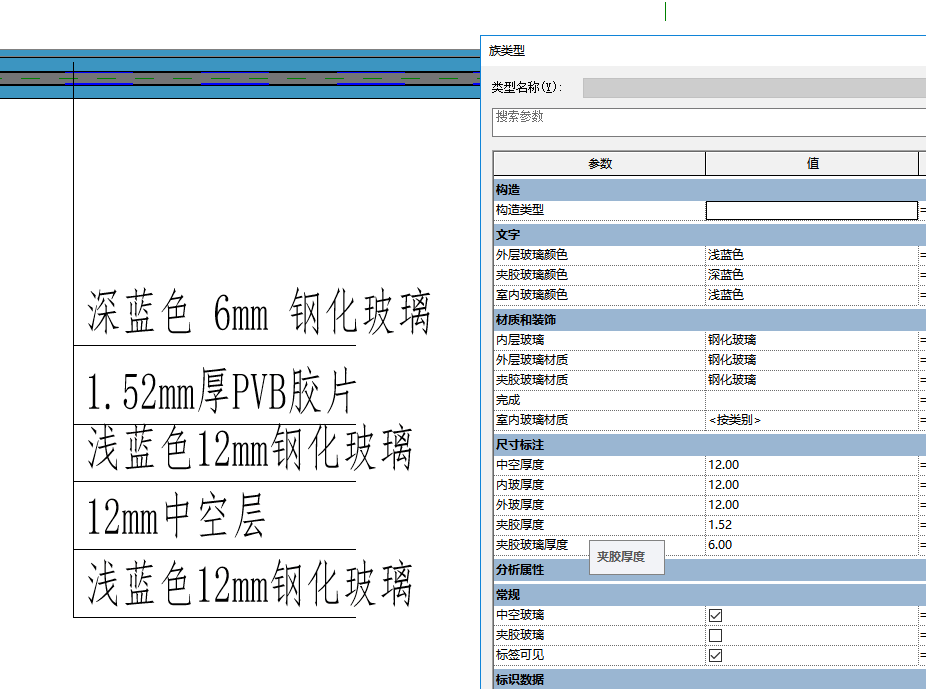

族參數：
根據CAD動態塊的功能，在族參數設置上也完全體現出來。并采用多種材料標記族進行標記，標記與族參數進行了關聯，同時對該標記進行了可見性參數設置?？梢娦詤悼刂菩误w的顯示表達構造。

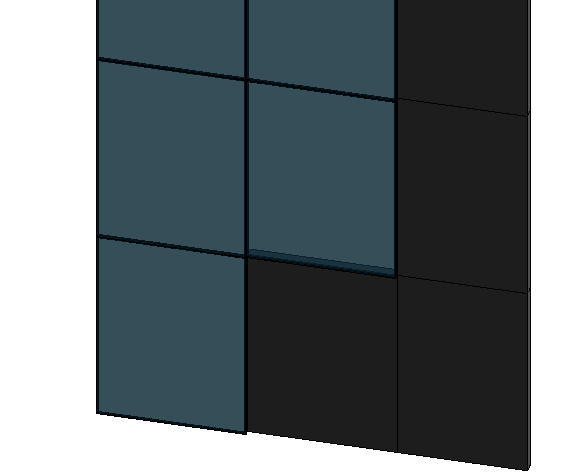

在項目中創建幕墻，載入該幕墻嵌板族。

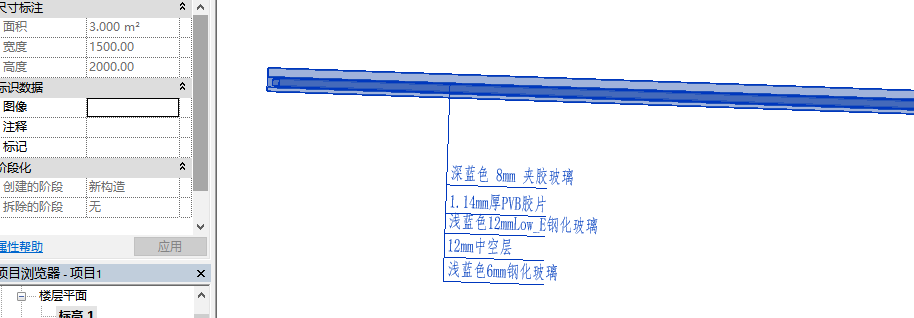

Revit自動統計出來玻璃嵌板規格和面積。

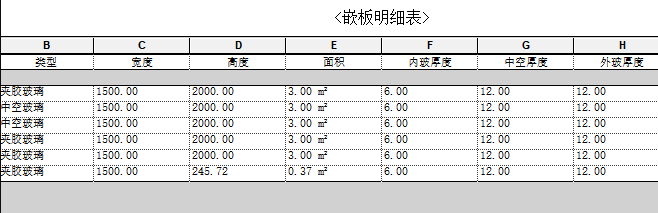

Revit明細表自動統計出本幕墻所有玻璃嵌板類型規格及面積。
