    Revit軟件是我們在使用BIM相關技術必備的一款其中，其中無論是建模還是建族，都能發揮出強大的作用。下面，就讓我們來看看Revit在機電管道中都有怎么樣的具體作用吧。

    我們在做機電樣板或者機電項目時，避免不了的事就是對布管系統進行設置，在Revit默認的樣板中會缺少部分管道類型，這時該怎么辦呢？下面我們一起了解下如何設置布管系統。

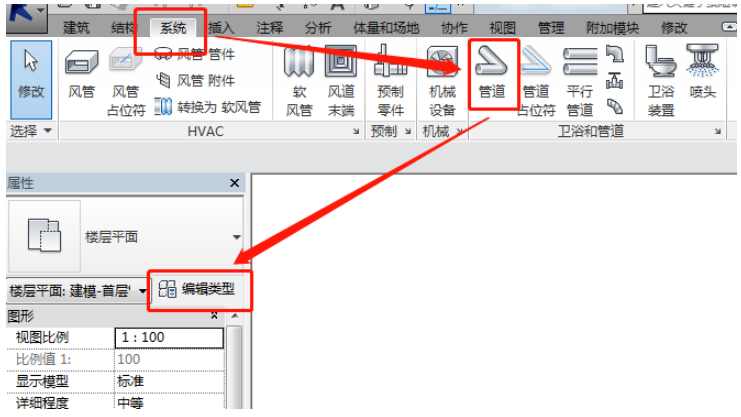

    1、首先點擊“系統”選擇“管道”→“編輯類型”如圖1所示。

    圖1

    2、在彈出的“類型屬性”對話框中“復制”管道類型，命名新的管道類型為“鍍鋅鋼管-溝槽連接”→確定，如圖2所示、

    圖2

    3、在“類型屬性”對話框中的“類型參數”欄中點擊“布管系統配置”→“編輯”；

    在彈出的下級對話框中點擊“管段和尺寸”選項；

    在彈出的下級“機械設置”對話框中點擊“管段”右側的新建圖標；

    在彈出的下級“新建管段”對話框中，選擇“材質和規格/類型”，在“從以下來源復制尺寸目錄”下拉選擇“鐵，鑄鐵-22”，如圖3所示。

    圖3

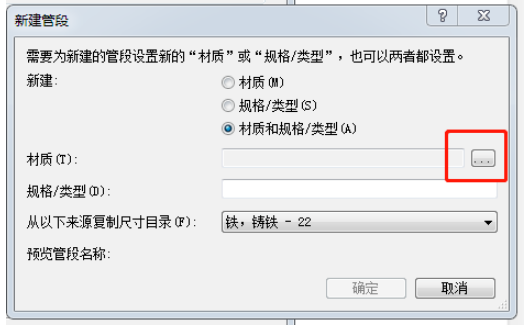

    4、“材質和規格/類型”，可以進行材質以及規格類型的新建，如圖4所示。

    圖4

    5、在彈出的“材質瀏覽器”中，新建一個材質，重命名為“鍍鋅鋼管”，點右側“外觀”，設置顏色RGB:157,157,157,勾選“反射率”，確定，如圖5所示。

    圖5

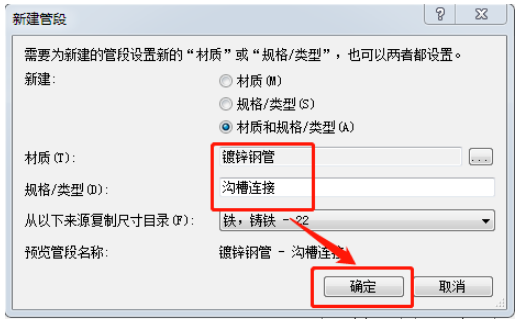

    6、回到“新建管段”對話框，剛才新建的材質“鍍鋅鋼管”已經顯示出來，在“規格/類型”中輸入“溝槽連接”,“確定”，如圖6所示。

    圖6

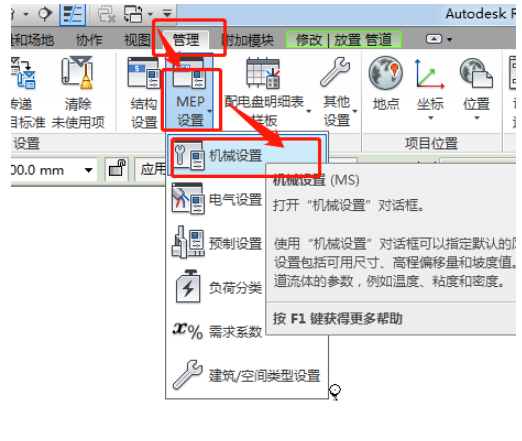

    7、此時在機械設置里面就能找到設置的管道，打開“管理”選項卡下的“設置”菜單欄，打開“機械設置”如圖7所示。

    圖7

    在彈出的“機械設置”對話框中點“管段和尺寸”，在右側“管段”中展開下拉菜單，找到剛才新建的管段“鍍鋅鋼管-溝槽連接”，“確定”即可。如圖8所示。

    圖8
