    立管，指呈垂直或與垂線夾角小于45度的管道。在我們熟知的BIM機電管道項目中，隨處可見各式各樣的立管建模，下面就讓我們一起來了解相關的Revit立管知識吧。

    一般立管都以引線的方式來標記，并且只需要標記系統編號，但當涉及到排序的問題時，標注起來并不是特別方便。

    1.新建立管標記族

    首先用“公制常規標記”樣板新建一個標記族：

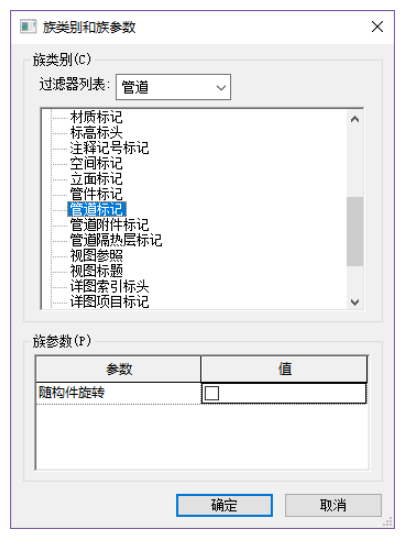

    將族類別改為“管道標記”（注意不要勾選隨構件旋轉）：

    此時原來的文字注釋框已經沒有內容了，選中以后刪除即可。

    在功能面板“創建”>“文字”>“標簽”中，新添加一個文字標簽：

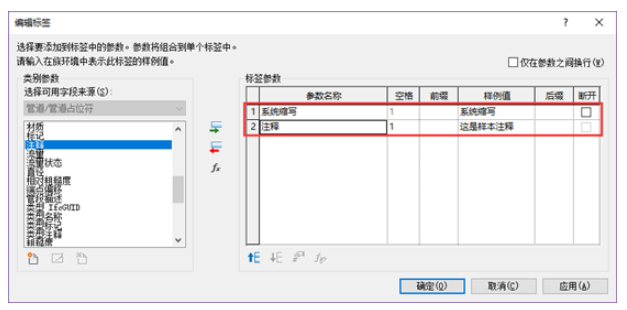

    添加“系統縮寫”和“注釋”字段：

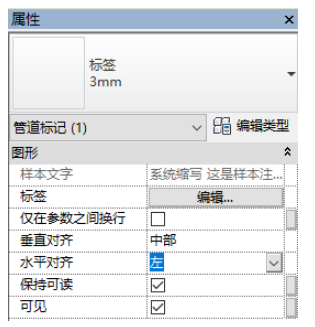

    選中標簽后，將水平對齊設為左：

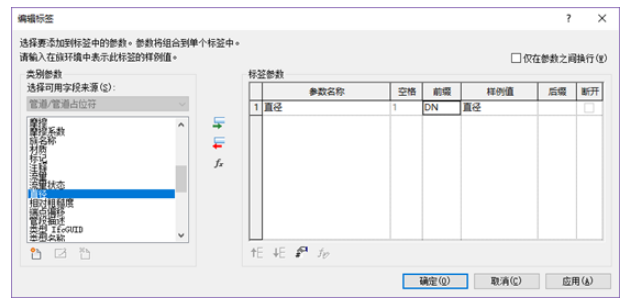

    同樣的方式再添加一個標簽，添加立管的“直徑”屬性，并添加“DN”前綴：

    注意：當我們不需要直徑參數后面顯示單位時，需要設置一下。

    如果不使用項目單位設置，并將單位符號改為"無”:

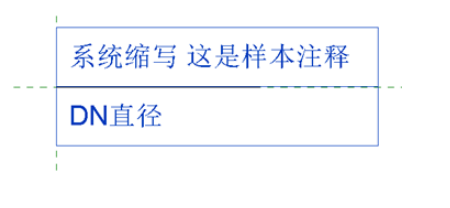

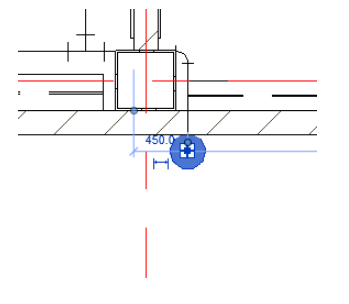

    然后，將2個標簽上下排開與水平的參照平面重合，左側與垂直的參照平面對齊.

    注意：此處要確保對齊，否則會影響引線效果:

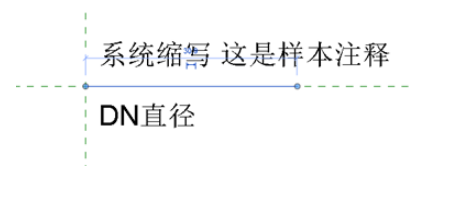

    最后，在水平參照平面上創建一條長度合適的直線就可以了。

    2.修改立管的系統縮寫和編號

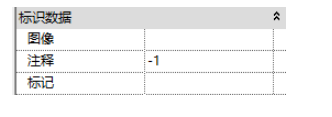

    選中立管需要標注的立管，添加立管序號：

    前面我們提到排序比較麻煩：需要選中立管后，逐個在屬性中設置！

    我們就利用剛才添加在標簽中的“注釋”屬性來實現：

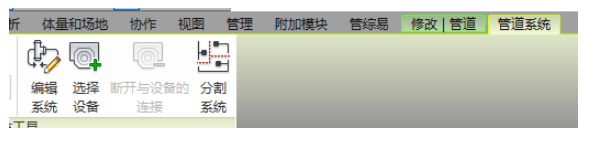

    點擊“管道系統”>“編輯系統”編輯系統縮寫：

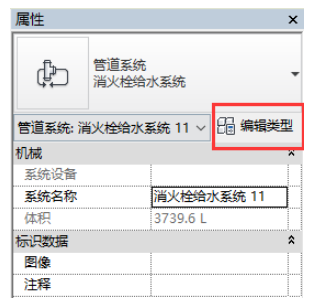

    編輯管道系統類型：

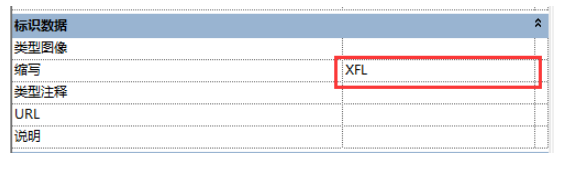

    設置系統縮寫編號即可，如：XFL

    3.進行立管標注

    將立管標記族載入到項目，使用“按類別標記”；

    勾選“引線”，設置為自由端點：

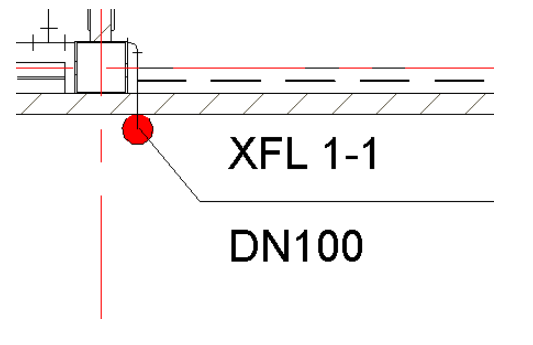

    然后點選引線位置和方向即可（注意：過程中會要點選兩下，第二點選在相同位置）：

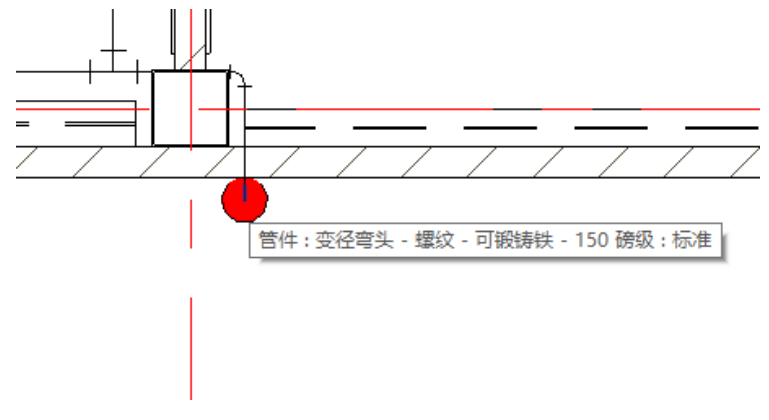

    有時候我們會發現點選的時候沒有標記到立管，那可能是被彎頭等管件遮擋了，可以按Tab鍵切換：
