族幾何尺寸具體指該族的長寬高、頂面和底部標高等，在其族類型里對有幾何空間的模型族來添加參數設置，傳達族的幾何尺寸信息。
關于在明細表里添加族幾何尺寸，需要在族中設置共享參數，將共享參數應用到尺寸標注，并通過明細表可以讀取到相關信息。

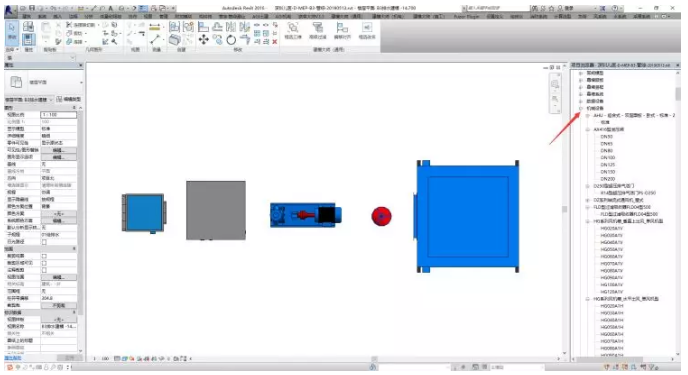

下面打開項目文件，在項目瀏覽器里看到已載入的族，以“機械設備”為例，選擇“HG系列風機箱”、“冷卻水箱”、“臥式離心泵”、“膨脹罐”以及“低噪音消防風機箱”等5個族，如圖所示。

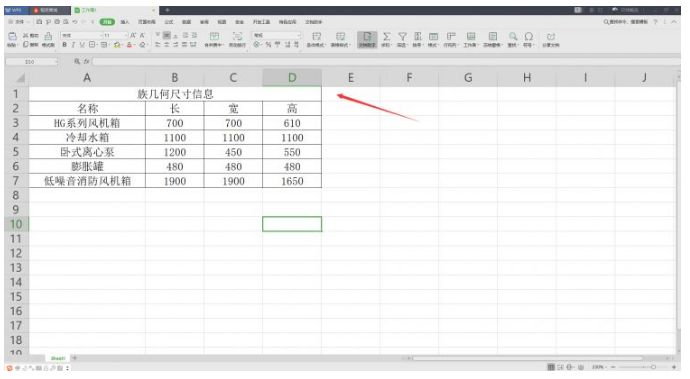

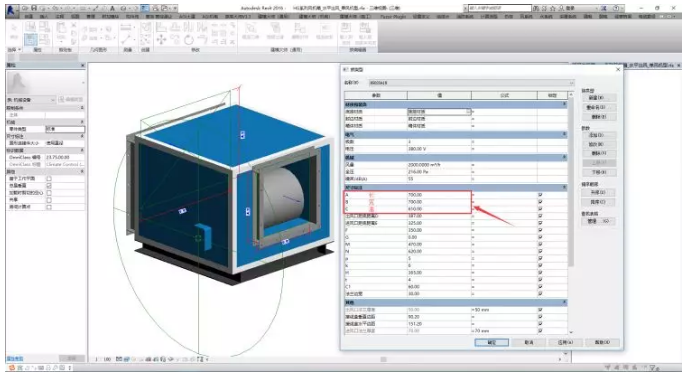

然后單擊每個族，用Excel記錄它們的幾何尺寸信息，即它們的長、寬、高，示例：“HG系列風機箱”的幾何尺寸為700x700x610mm，“冷卻水箱”的幾何尺寸為1100x1100x1100mm等等，如圖所示。
操作步驟：

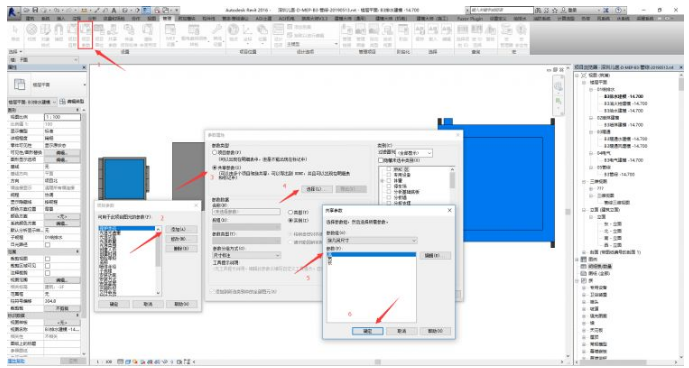

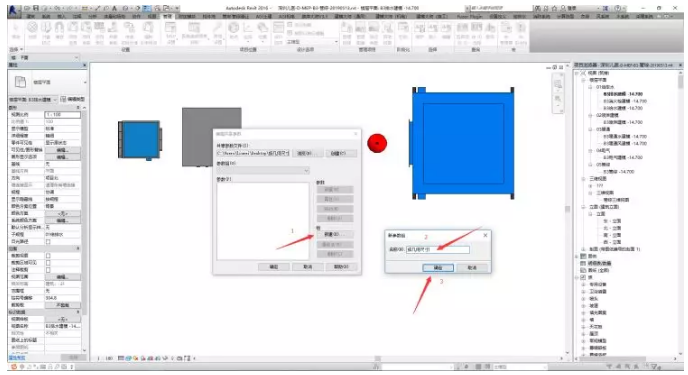

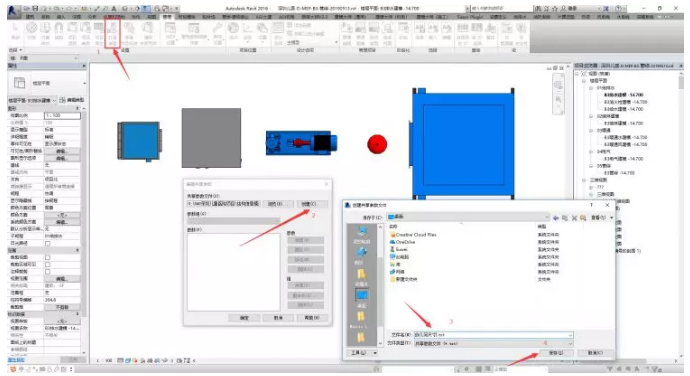

1、單擊管理選項卡的“共享參數”，彈出對話框按數字順序點擊“創建”命令，保存文件名為“族幾何尺寸.txt”，如圖所示。

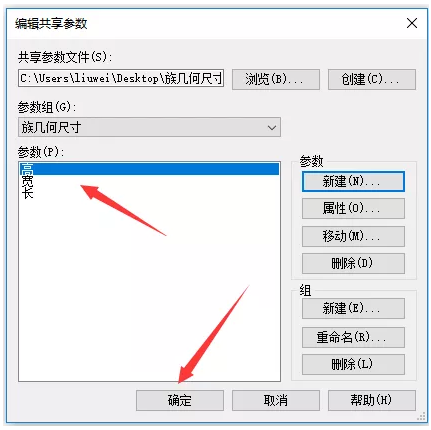

2、在“編輯共享參數”對話框創建一個參數組，名稱為：族幾何尺寸，用以歸類參數，如圖所示。

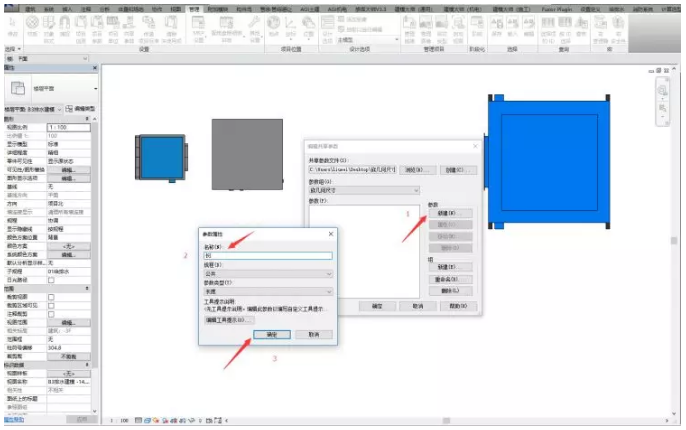

3、點擊“新建”，在“參數屬性”對話框中輸入信息：名稱為長，規程為公共，參數類型為長度，如圖所示。
4、按3步驟依次添加寬、高等信息，并點擊“確定”，如圖所示。

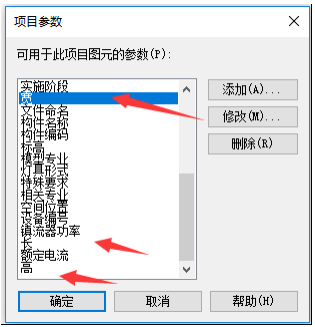

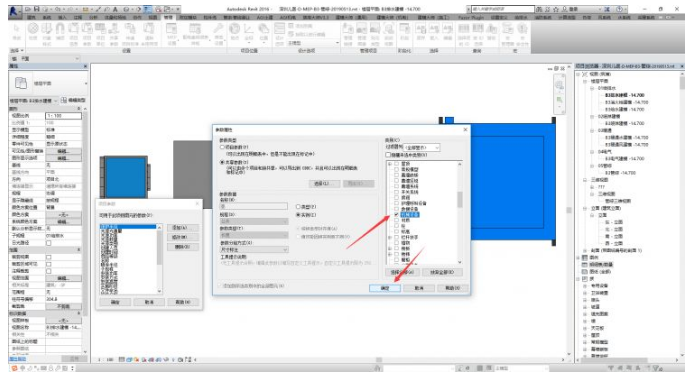

5、將共享參數添加到項目中，點擊管理選項卡的“項目參數”，把共享參數關聯到類別：機械設備，如圖所示。
6、重復將其它共享參數：寬、高等關聯到模型類別，點擊“確定”，如圖所示。

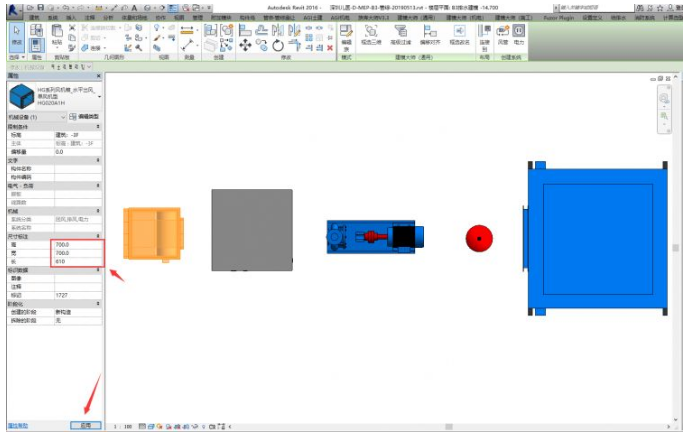

7、在繪圖界面單擊每個族并在其屬性面板上出現的尺寸標注欄添加Excel文件記錄的長、寬、高數字，如圖所示。

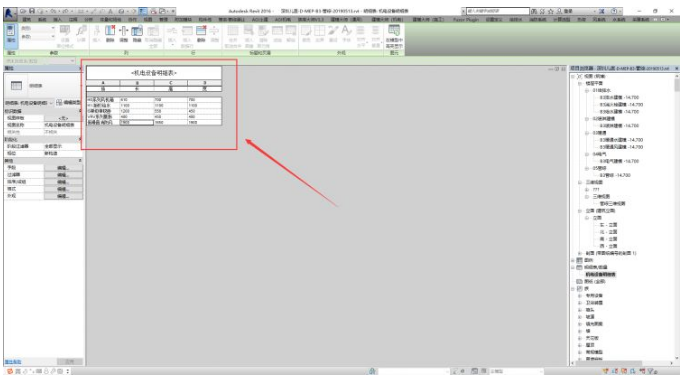

8、單擊分析選項卡下“報告和明細表”面板中的“明細表/數量”，新建明細表，利用明細表的一系列過程自動添加族幾何尺寸信息，如圖所示。
意義：通過學習上述文章，可以了解到，通過添加共享參數的方式，并配合明細表可以統計實際工程的量。在實際工程中也可以通過上述方法來對相對應專業進行提資，合理運用。
