來源丨益埃畢教育

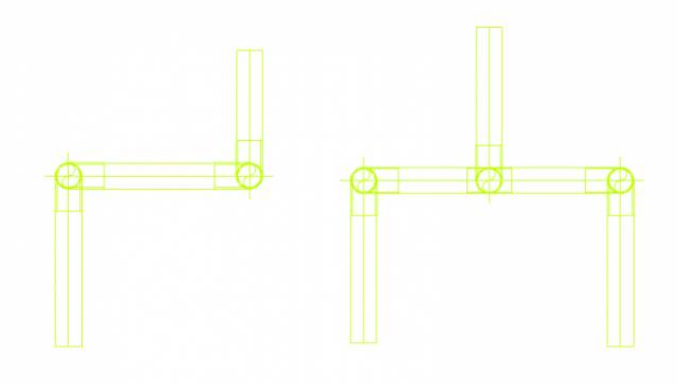

圖紙中立管標記一般用圓圈表示，其大小、線性有一定的要求。AutodeskRevit中通過繪制上升符號和下降符號的方式來標示立管。默認設置時，圓圈有開口，且線性較粗、直徑較小，與中國制圖習慣不完全相符。

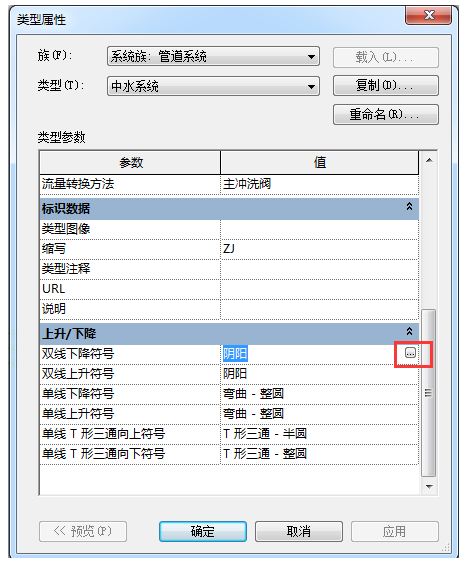

1.對于上升符號和下降符號，用戶可以在系統的類型參數中設置其符號的樣式，在機械設置中設置其大小，在對象樣式中設置其線型，選擇管道所在的系統，雙擊管道系統的名稱，在其出現的“類型屬性”對話框。

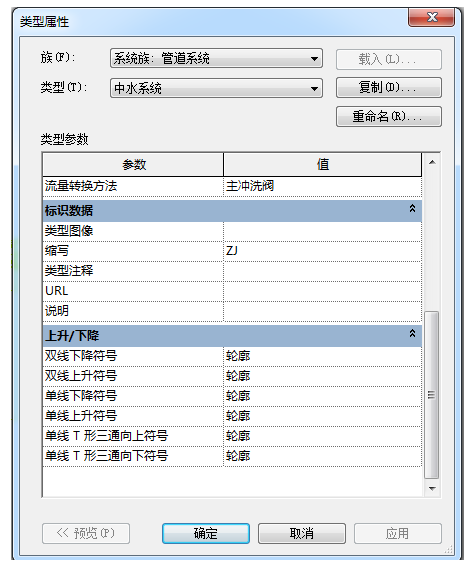

2.在“上升/下降”類型參數中，點擊右側的“…”命令，出現下圖，選擇“輪廓”，點擊“確定”，將所有的上升符號和下降符號都設置為“輪廓”。

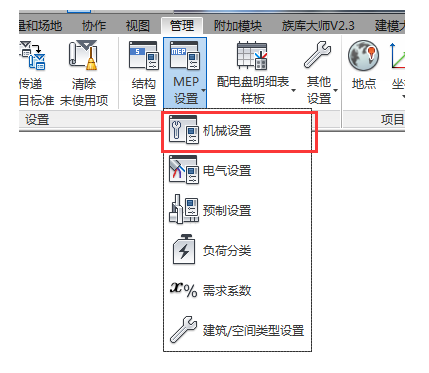

3.在“管理”選項卡中點擊“MEP設置”，然后打開“機械設置”對話框，點擊“管道設置”選項卡，找到“管道升/降注釋尺寸”，將其值設置為需要的大小，這里的3.0mm表示該符號打印在圖紙上為3.0mm。

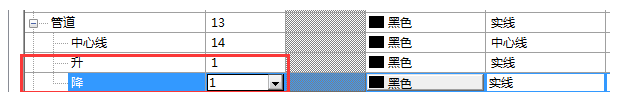

4.在“管理”選項卡中點擊“對象樣式”，找到“管道”對話框，點擊左側“＋”將其打開，將“升”和“降”的投影值從默認的4改為1，得到細線效果。

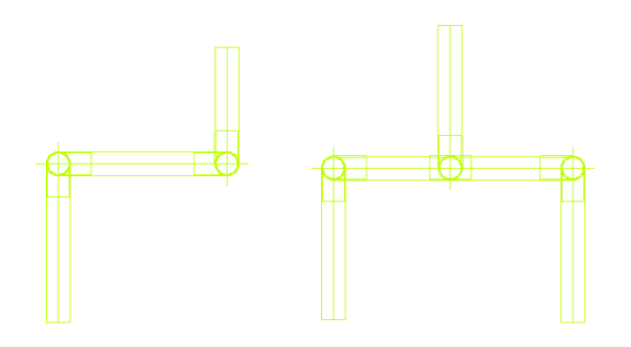

5.最后就得到了期望中的立管效果。
-END-
