    BIM在工程建設中的應用日益廣泛。在Revit的應用過程中，族是核心元素。設計基于Revit和Web的族庫管理系統，可實現共享和協作，為族庫的建設和完善奠定良好基礎。

    BIM族

    BIM族又稱構建族，在建筑信息模型搭建中，族有著舉足輕重的地位。

    BIM模型是由各式各樣的族所組成。族分為常規構建族和特定構建族。在項目模型中，常規構建族可通過設定現有參數進行控制，從而實現在項目中的獨特性與適用性。而項目中無法通過常規族進行搭建的，就必須調用特定族以滿足項目所需。

    族庫不是萬能的，項目需要的族在族庫中可能無法找到，就需要自行創建一個符合項目所需的特定族。

    族&族庫

    在Revit中，族貫穿所有設計項目。族可簡單理解為一批同類建筑工程構件的集合。使用Revit越多，累積的族越多，效率提高得越快。一個族可以無限次的使用在任何需要的地方。

    Revit族庫就是把大量Revit族按照特性、參數等屬性分類歸檔而成的數據庫。相關企業隨著項目的開展和深入，都會積累到一套自己獨有的族庫。在工作中，可直接調用族庫數據。

    Revit族庫是一種無形的知識生產力。族庫的質量，是相關行業企業核心競爭力的體現。

    目前，BIM族庫的建設一般有3種方式：

    （1）企業建立專門的族庫團隊來建設通用產品族庫；

    （2）委托專業的模型建設咨詢公司建設或購買通用產品族庫；

    （3）要求合作廠商提供各各自產品的族。

    族庫系統設計

    族是BIM模型的基礎，族庫的目的如下：

    提取Revit軟件中族的完整信息，無論是否在Revit環境中，都能實現族的瀏覽和管理。

    通過外部數據庫存儲Revit族的完備信息，能夠在組織內實現族的協作共享，提高組織的工作效率。

    通過多種安全技術提高在協作共享過程中產生的安全性問題，保護族的知識產權。

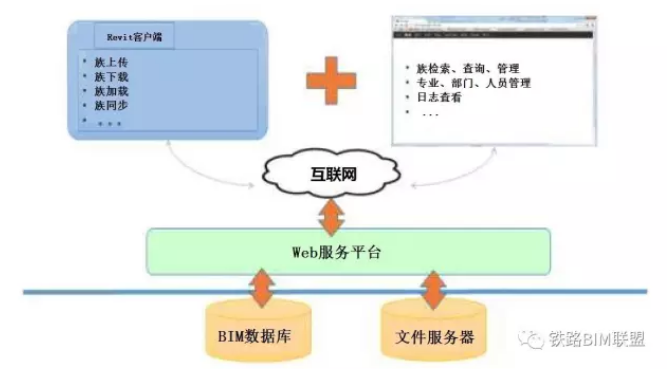

    族庫系統架構如下圖。

    系統基于BIM數據庫和文件服務器，通過Web服務平臺，在Revit系統中和Web瀏覽器中進行族的相關操作。針對Revit族繁多、管理不便等問題，通過Revit族管理系統實現族的查詢、預覽、快速創建等，提高族的利用效率，能夠方便進行族的查詢、檢查以及加密/解密安全性管理、族備份等，使建立的族在集團工作中得到有效復用。

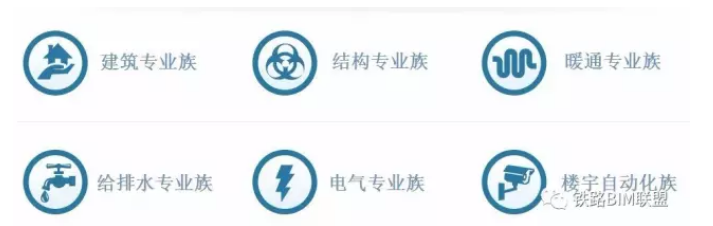

    族庫管理系統主要功能如下圖。

    系統開發中的關鍵技術包括：

        Revit中族信息的提取

        數據庫設計

        三維族的Web顯示

        族的安全保護

    族庫建設

    通過所開發的族庫管理系統，可幫助集團建設適合自身工程需要的族庫。族庫建設的主要內容包括：

    1）族庫的分類標準與存儲的目錄結構

    族是創建項目的基本單元，Revit族是根據CSIMasterfor.mat2004進行分類，為便于族庫的查找、管理、維護，方便企業內外的溝通，形成企業或行業應用標準，族庫需要進行結構化的管理。因此需要對族按照行業、項目實施流程及運維管理等原則性需求進行分類，最終的成果是分類標準文檔及管理平臺中的目錄樹狀結構。

    2）族及項目的命名規則

    為方便對族文件或項目文件的識別、溝通，形成不同團隊間及企業的溝通標準，保障項目及族庫文件管理系統的有效工作，避免BIM基礎數據冗余，要制定出簡明扼要、統一的文件命名規范及索引表，并作為項目或企業實施規范的一部分予以制度化的落實。

    3）信息編碼字段

    族及項目的分類編碼：分類編碼是工程算量、運維管理及各種二次開發數據庫對接識別的依據，因此族的分類應經過慎重的論證。充分地考慮到軌道交通行業的實施特點，制定統一標準和可衡量的檢查制度，提供自動化的檢查工具，并進行定期制度化的培訓。信息編碼是企業統一維護的信息標準，貫徹到項目實施的全生命周期。

    4）共享參數

    族的共享參數是封裝基本的管理信息、材料信息、運維信息的技術手段。為保障在實施過程中不會出現不同的標準體系下的共享參數同時出現在管理字段中，創建唯一的共享參數表，用于管理族庫中添加的與運維相關的管理信息。對于企業級的共享參數表需要進行制度化的維護和更新。

    5）族樣板與項目樣板

    族樣板及項目樣板文件是進行建族及創建項目的開始文件，因此各種技術標準及文檔的落實在樣板文件中就不需要每次針對各個管理科目進行人工校核。所有的樣板文件作為標準的一部分提交到管理平臺，開放給所有的建模人員，并設置屬性為只讀，進行制度化的維護和管理。

    6）族庫的升級與維護

    族文件的升級、軟件版本更新后，為保證項目實施的可靠性，族庫中的族文件應進行相應的升級，以滿足最新版本的實施要求及企業與時俱進的管理需要。因此對族文件及項目文件進行制度化的升級管理是為了避免出現大量的溝通障礙、滿足最新的管理科目、并和總包、分包企業進行制度化對接的需要。文件升級與維護規程作為標準的一部分進行提交。

    常用族庫

    目前，族庫廠商非常多，許多網站都可以提供。小編經過搜集整理，給大家列舉一些作為參考。

    國外族庫網站：BIMObject、Autodeskseek、POLANTIS。這些網站族參數規范，查詢、檢索也比較方便，且提供Revit客戶端插件。但是，這些網站的族基本上是歐美產品族庫，參數屬性為英文，且網站訪問速度較慢。

    國內族庫：云族360族庫、易族庫、鵬宇成族庫、型兔、NBimer、八戒族庫、族立方、CBIM、族Go等。需要更詳細信息的，可以登錄這些族庫的官網查看。

    族是BIM應用企業知識積累的重要載體。族庫系統開發是標準化體系建設的一項重要工作。開發交互方便、信息完備、安全性高的族庫，能大大提高工程設計的效率和質量。
