在revit軟件中，給排水與暖通專業的模型可以用系統加以區分類別及用途，而電纜橋架專業則沒有系統，但可以通過添加電纜橋架及電纜橋架配件過濾器設置不同的顏色，用以區分其不同的類別及用途，同時也可以過濾掉暫時不需要顯示的橋架。

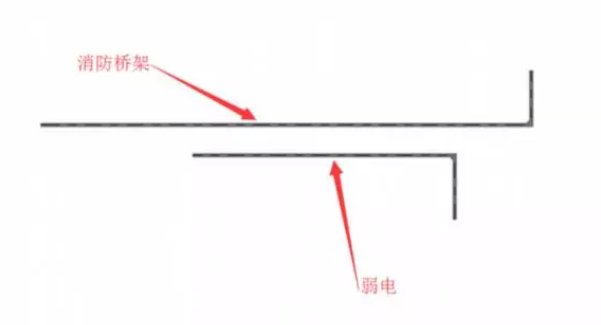

新建用于電纜橋架的過濾器，這里以消防橋架為例。

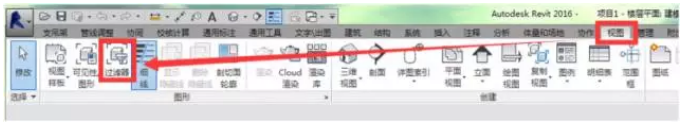

1.在注釋選項卡中單擊“視圖”，找到“過濾器”，單擊，（或通過“可見性”的快捷鍵“VV”打開“過濾器”）。
2.在“過濾器”窗口點擊“新建”，輸入需要區分的電纜橋架的名稱，這里輸入“消防橋架”，點擊確定。
3.在新彈出的“過濾器”窗口中，在“類別”中勾選“電纜橋架”和“電纜橋架配件”。
4.在“過濾條件”中選擇“類型名稱”包含“消防橋架”，點擊確定即完成“消防橋架”過濾器的創建。
5.為更加直觀的區分不同類型的橋架，可對每一類型的橋架進行顏色填充加以區分。通過快捷鍵“VV”打開“可見性”窗口，在“過濾器”面板下將新建的“消防橋架”過濾器添加進來。
6.點擊“填充圖案”對其進行顏色填充。

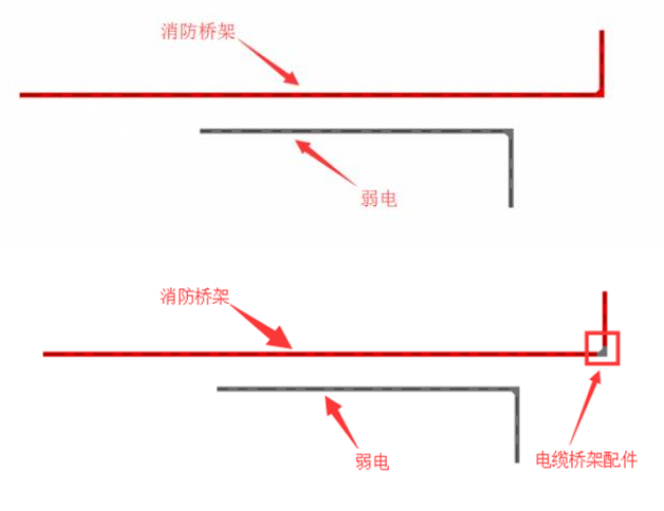

需要注意的有兩點，一是在新建過濾器時，“過濾條件”一欄中選擇的應是“包含”，若選擇“等于”，則對橋架進行顏色填充時，會出現接頭處（即電纜橋架配件）未被填充，且在隱藏其可見性時，只有電纜橋架被隱藏，而接頭處（即電纜橋架配件）仍然可見。二是在橋架的建模時就應設置好“電纜橋架配件”的類型，否則也會出現上述情況。如下圖所示。
