本文將討論在CAD軟件中繪制直線時可能出現的問題，并提供解決方法。在CAD設計過程中，直線是常用的基本元素，因此解決繪制直線問題對于提高繪圖效率和準確性非常重要。
1. 直線不連續
有時候，在繪制直線時可能會出現直線不連續的情況，這可能是由于以下幾個原因引起的：

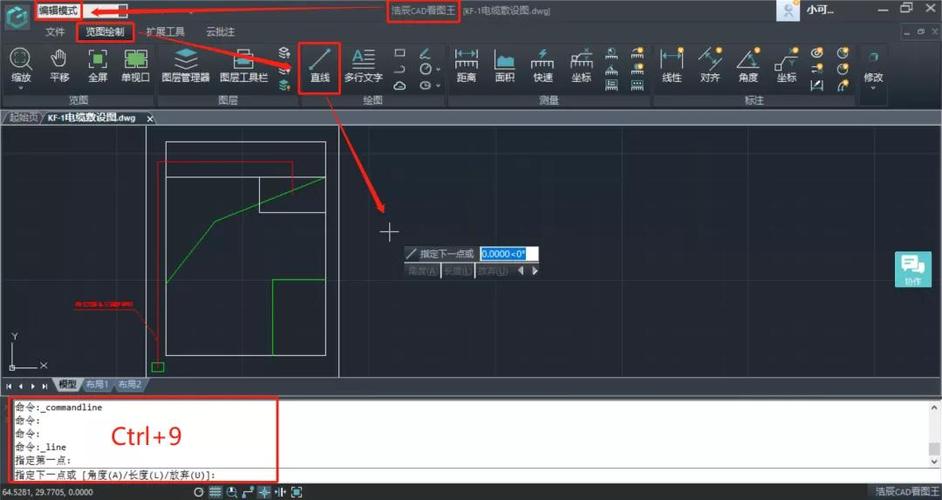

- 命令未正確結束：在CAD軟件中，繪制直線需要使用相應的命令，如“line”命令，但有時候可能忘記輸入結束命令。因此，在繪制直線后，確保正確結束命令，以便直線能夠連接。
- 命令中斷：在繪制直線期間，可能會發生命令中斷的情況。這可能是由于誤觸快捷鍵或意外操作引起的。檢查是否存在中斷命令的情況，如果有，請重新繪制直線。
- 坐標輸入錯誤：在CAD軟件中，可以通過輸入坐標值來繪制直線。如果輸入的坐標有誤，直線可能會出現中斷或不連續的現象。請仔細檢查輸入的坐標值是否準確。
2. 直線方向錯誤
如果繪制直線時方向錯誤，可能會導致不符合設計要求的結果。以下是解決直線方向錯誤的方法：
- 方向關鍵詞：在CAD軟件中，可以通過輸入方向關鍵詞來控制直線的方向，如“@”表示相對坐標，“#”表示絕對坐標。通過正確使用這些關鍵詞，可以確保直線沿著所需的方向繪制。
- 傾斜角度：如果需要繪制具有特定傾斜角度的直線，可以使用CAD軟件中的旋轉命令來實現。通過指定旋轉角度，將直線繪制在所需的方向上。
- 點擊繪制：在CAD軟件中，可以通過點擊繪制直線的起點和終點來指定直線的方向。請確保在繪制直線時準確點擊起點和終點，以得到正確的方向。
3. 直線長度錯誤
直線的長度是繪圖中一個重要的參數，因此確保直線長度正確無誤非常重要。以下是解決直線長度錯誤的方法：
- 輸入長度：在CAD軟件中，可以直接輸入所需的直線長度。在繪制直線時，通過輸入正確的長度值，可以確保直線達到所需的長度。
- 測量距離：如果需要繪制與已有直線相等長度的直線，可以使用CAD軟件中的測量命令來確定已有直線的長度，并在繪制新直線時輸入相同的長度值。
- 比例尺：在CAD軟件中，可以使用比例尺工具來調整直線的長度。通過選擇合適的比例尺值，可以按比例縮放直線的長度。
4. 直線位置錯誤
直線的位置是繪圖中的關鍵要素，如果位置錯誤，可能會導致整個繪圖結果不符合預期。以下是解決直線位置錯誤的方法：
- 參考點：在CAD軟件中，可以使用參考點來確定直線的位置。在繪制直線時，請選擇正確的參考點，并確保直線與所需位置對齊。
- 圖層管理：在CAD軟件中，可以使用圖層管理工具來控制直線的顯示和隱藏。如果直線位置錯誤，可能是因為所在圖層的可見性設置有誤。請檢查所在圖層的可見性設置，并調整為正確的顯示方式。
- 移動命令：如果已經繪制了錯誤位置的直線，可以使用CAD軟件中的移動命令來將直線移動到正確的位置。通過指定移動距離和方向，將直線精確移動到所需的位置。
通過以上方法，您可以解決CAD繪制直線時可能出現的問題，并確保繪圖結果準確、高效。在實際繪制過程中，如果遇到其他問題，建議參考CAD軟件的幫助文檔或向相關技術支持人員尋求幫助。
