本文將介紹如何在CAD軟件中繪制直線并保持其直線形狀。繪制直線是CAD軟件中最基本和常見的操作之一。在CAD中，直線是由兩個端點確定的一條連接兩點的線段。然而，由于CAD軟件的靈活性，繪制直線時往往會遇到一些問題，例如線段可能會彎曲或不直，而不能滿足設計要求。
使用正確的繪圖工具

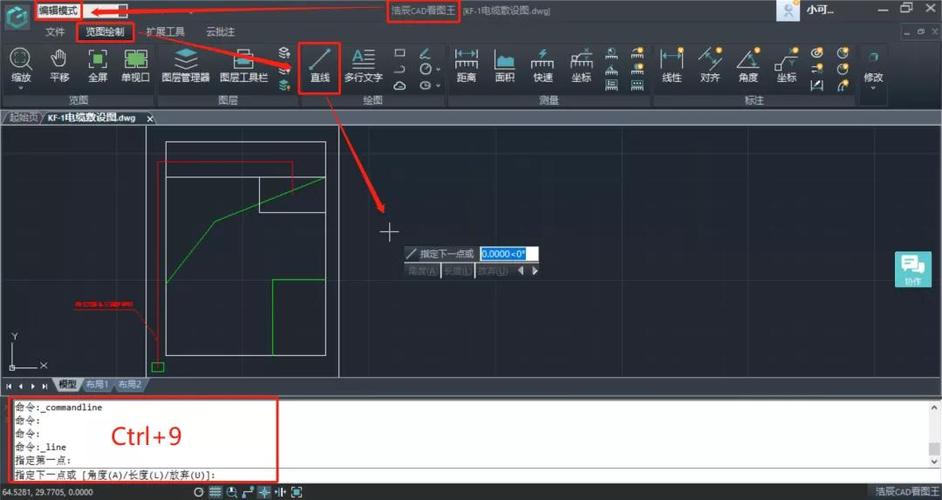

首先，確保選擇正確的繪圖工具來繪制直線。在大多數CAD軟件中，直線工具通常是主工具欄中的一個基本圖形圖標。選擇直線工具后，你可以點擊鼠標左鍵來繪制直線的起始點。然后，移動鼠標來確定直線的末端點。點擊鼠標左鍵完成直線的繪制。
使用輔助對齊工具
當你繪制直線時，CAD軟件通常會提供一些輔助工具來幫助你確保直線保持直線形狀。一個常用的輔助工具是對齊工具。在繪制直線的過程中，你可以使用對齊工具來將直線對齊到其他圖形或參考點。例如，你可以選擇一個已經繪制好的直線作為對齊參考，以確保你繪制的直線與之平行或垂直。
使用約束工具
另一個有用的工具是約束工具。在CAD軟件中，約束可以確保繪制的直線保持特定的形狀或長度。一般來說，約束是通過選擇直線的端點、中點、端點之間的距離或角度來實現的。通過添加約束，你可以保持直線的直線形狀，使其滿足設計要求。
使用捕捉工具

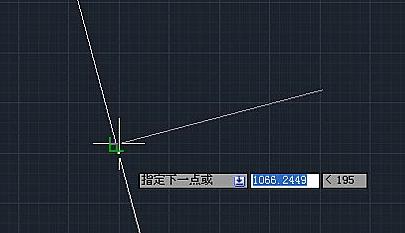

有時候，繪制直線時會遇到一些小問題，例如直線可能會稍微偏離預期的路徑。為了解決這個問題，CAD軟件通常提供捕捉工具。捕捉工具可以幫助你將鼠標指針精確地定位到特定的位置，例如端點、中點、交點等。通過使用捕捉工具，你可以更加準確地繪制直線，使其保持直線形狀。
避免過多的控制點
當繪制直線時，應盡量避免使用過多的控制點。過多的控制點可能會導致直線形狀不直，而變得曲線或折線。相反，盡量使用最少的控制點來定義直線的形狀。這樣可以更好地控制直線的形狀，使其保持直線形狀。
使用平滑工具
如果繪制的直線看起來不夠直，CAD軟件通常提供平滑工具來使其看起來更加平滑。平滑工具可以通過調整直線的節點或控制點來改變直線的形狀。通過使用平滑工具，你可以調整直線的形狀，使其看起來更加直線并滿足設計要求。
使用精確輸入
最后，使用精確輸入可以幫助你繪制直線并保持其直線形狀。CAD軟件通常允許你通過鍵盤輸入精確的坐標、距離和角度值。通過使用精確輸入，你可以更加準確地繪制直線，使其保持直線形狀。
繪制CAD直線并保持直線形狀是CAD設計過程中的基本操作。通過正確使用繪圖工具、輔助對齊工具、約束工具和捕捉工具，以及避免過多的控制點，使用平滑工具和精確輸入，你可以繪制出直線并確保其保持直線形狀，從而滿足設計要求。
