在Revit中，如何去統計房間的面積對于初學Revit軟件的人們來說是很難的，那么要想如果要去統計房間的面積該如何去做呢？現在就來講解下如何去統計房間的面積。

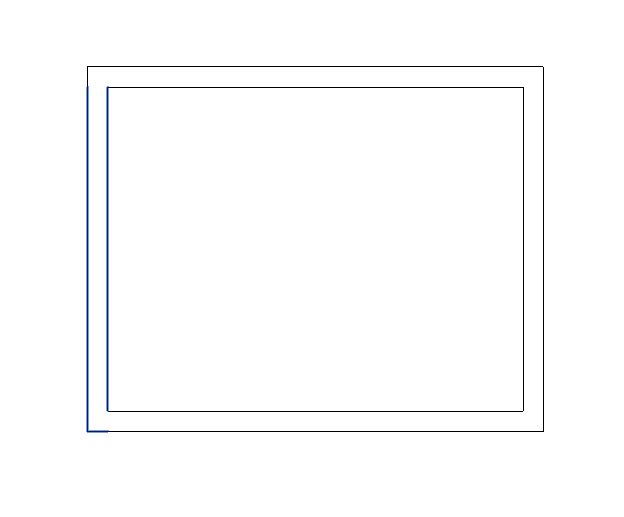

一、首先，使用墻體命令在平面上繪制一個房間，大小隨意。如圖所示：

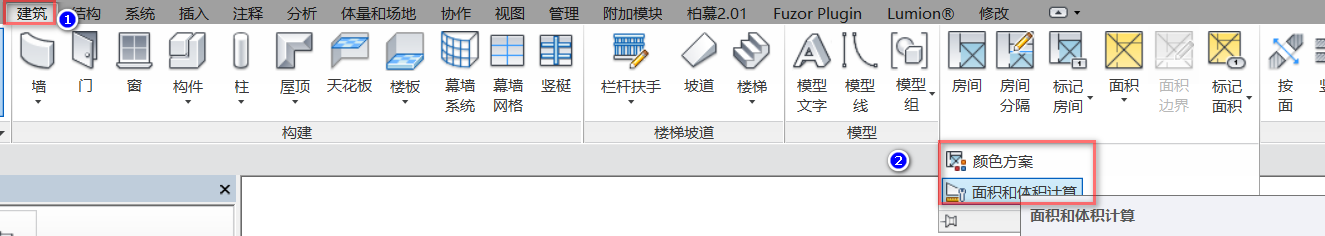

二、單擊建筑選項卡中的“房間和面積”下拉鍵，然后選擇“面積和體積計算”，如圖所示：

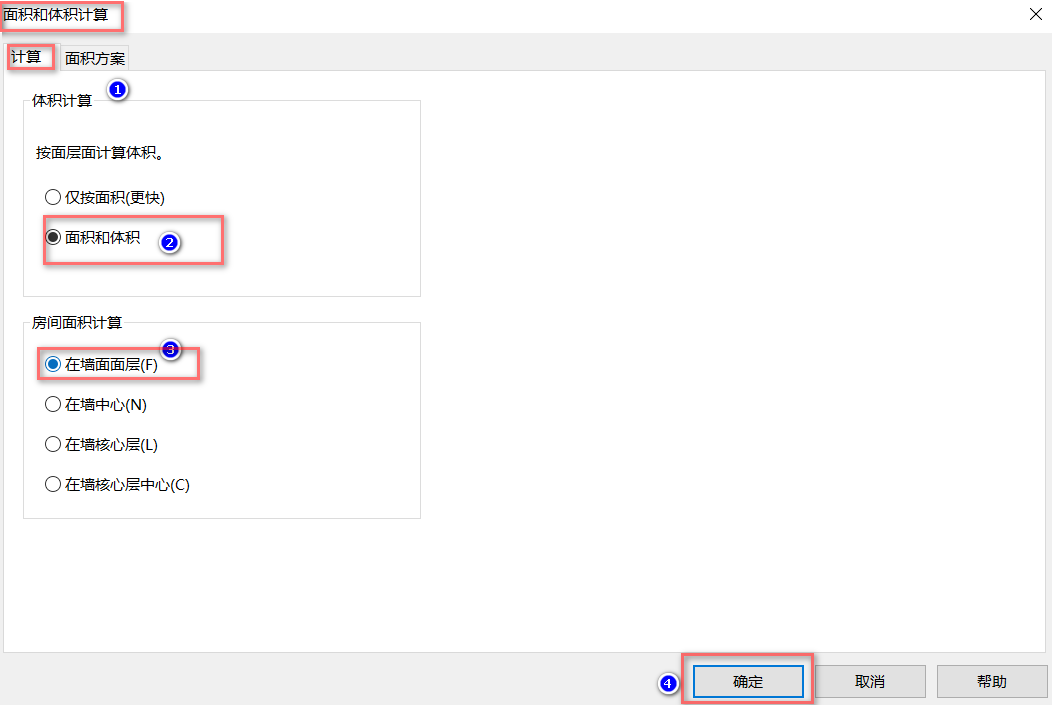

在彈出的“面積和體積計算”對話框中，選擇單擊體積計算欄中的“面積和體積”，在房間面積計算欄中選擇“在墻面面層”，單擊“確定”如圖所示：

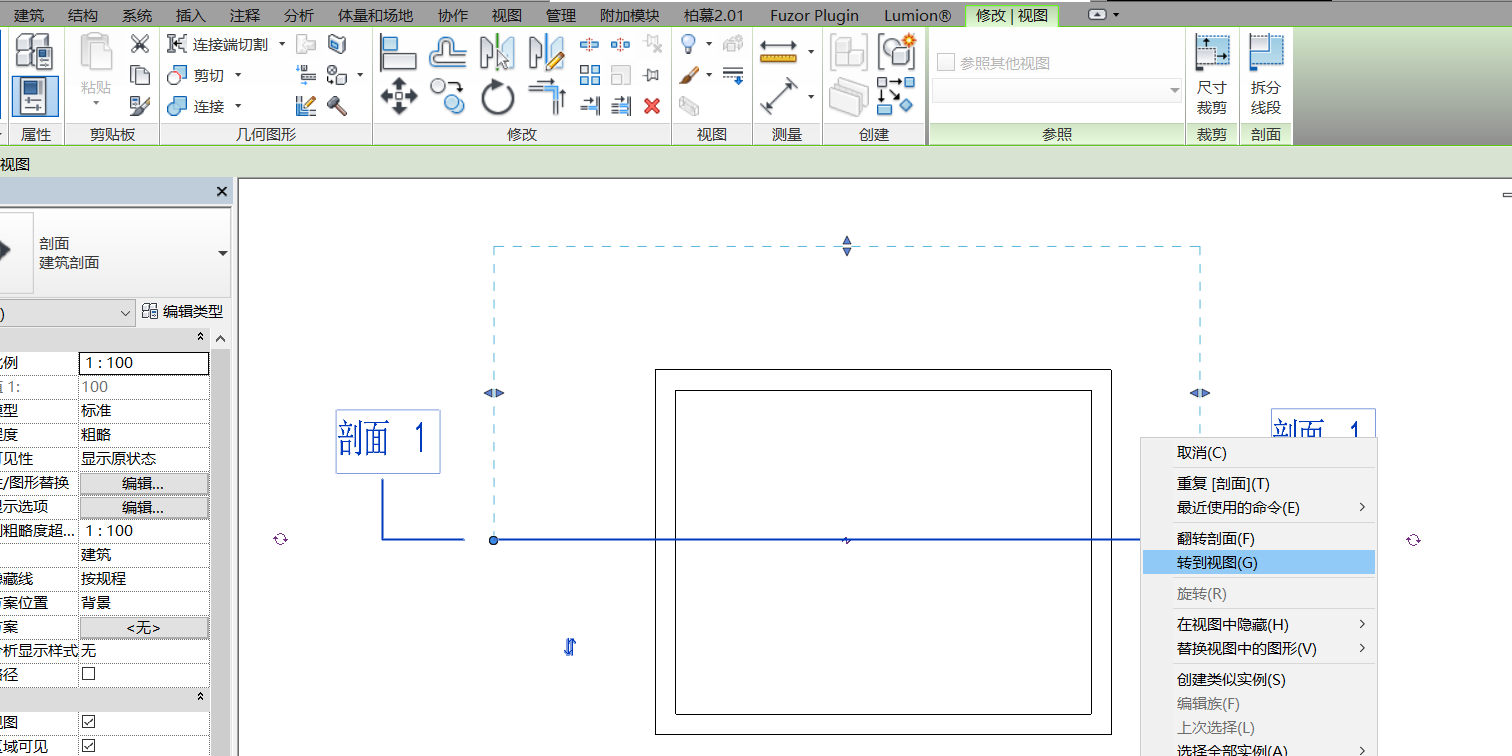

三、在視圖選項卡中選擇“剖面”，在平面上繪制剖1，然后右鍵轉換到剖面圖。如圖所示：

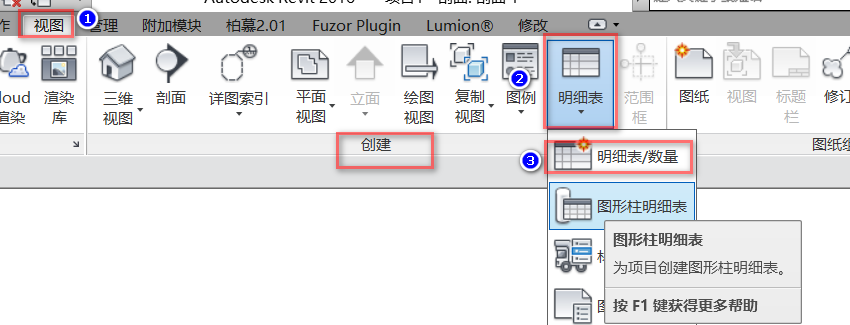

四、在單擊視圖選項卡中的“明細表”下拉鍵，選擇“明細表/數量”，如圖所示：

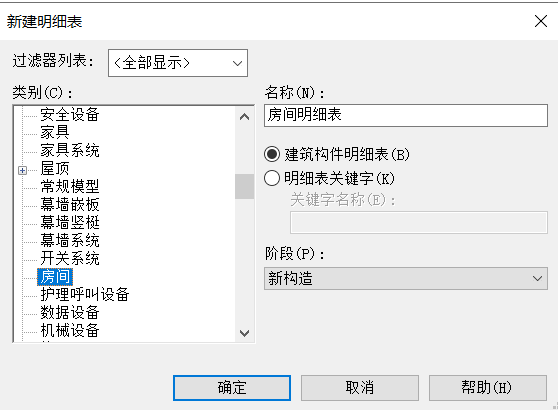

在彈出的“新建明細表”中選擇“房間”，單擊確定。如圖所示：

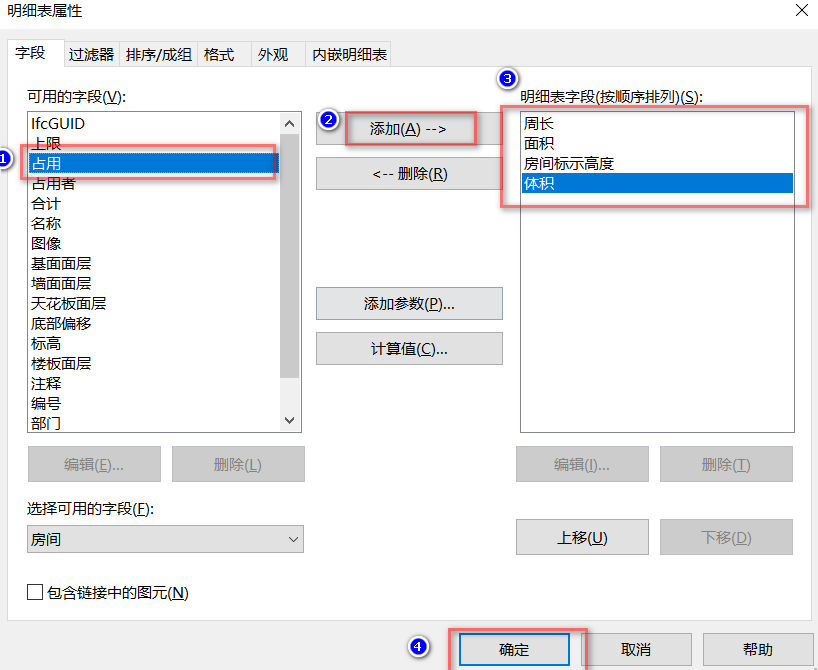

在“明細表屬性”當中選擇添加“周長、面積、體積、房間標示高度”，然后單擊確定。如圖所示：

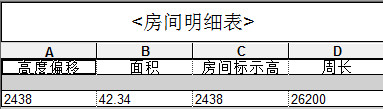

最終結果。如圖所示：
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
