    文章來源：BIM應用

    REVIT對于一些建模出圖的人員來說，是一又愛又恨的東西，它能帶給設計人員發現問題的技能優勢，但是軟件自帶體系是不適應絕大部分設計人員的繪圖習慣，表現出來的一點就是圖面表達雜亂無章，不清晰，那么有沒有一種方法可以固化我們的出圖樣式，避免反復處理圖面呢，答案是有的。接下來，我介紹一下如何設置機電視圖樣板，進行高效建模。

    首先，我們點擊菜單欄視圖-視圖樣板-管理視圖樣板選項欄，進入視圖樣板對話框。

    然后，我們按下圖點擊“復制”，通過一定的命名方式，創建我們自己的樣板文件各視圖名稱。

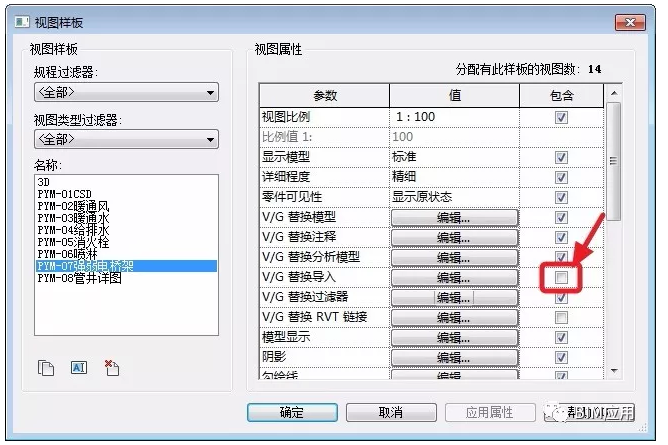

    接下來，我們要重點講一下不同的專業視圖所對應的視圖屬性如何設置。我們如下圖展開視圖屬性，會看到視圖比例、規程、詳細程度以及可見性設置等。

    為了方便建模人員操作，我先定義一個操作方法：“上2中6下3”設置方法。

    上2：視圖比例、詳細程度；

    中6：V/G替換模型、替換注釋、替換分析模型、替換導入、替換過濾器、替換RVT鏈接；

    下3：模型顯示、視圖范圍、規程。

    其中，

    視圖比例，一般遵循于原設計視圖比例大小。

    詳細程度，設置為“精細”。

    V/G替換模型，根據專業需要，將不需要顯示的構件前的可見性勾選去掉。

    其中，

    風系統，將水管道系統、電氣系統等不在風系統出圖范圍的構件勾選去掉。

    水系統，將風系統、電氣系統等不在水系統出圖范圍的構件勾選去掉。

    電系統，將風系統、水管道系統等不在電系統出圖范圍的構件勾選去掉。

    這里特別強調一下，在“可見性替換模型”已經很好的將風系統和電系統平面進行區分，但是，水系統管道種類較多，包含暖通水、給排水、消防水、動力管道等，這些專業的圖紙需要在“V/G替換過濾器”進行設置，深度區分。

    V/G替換注釋，一般我們將剖面、參照平面、立面等不需要的注釋可見性勾選去掉。

    V/G替換分析模型，不需要動。

    V/G替換導入，這里特別強調一下，因為我們各專業平面圖紙中一般會導入一些原設計的CAD鏈接，各專業導入的鏈接不一樣。具體的操作為：這里的導入的類別勾選不動，但需將視圖屬性中的包含勾選去掉，這樣我們將樣板應用到各專業視圖時，各視圖可見性下的導入的類別對話框是可編輯的，調整單個視圖，其他視圖不受影響。

    V/G替換過濾器，這里強調一下，我們事先要做好過濾器的種類，這里列舉一下水電風各專業的設置方法，如圖所示：

    CSD管綜過濾器設置

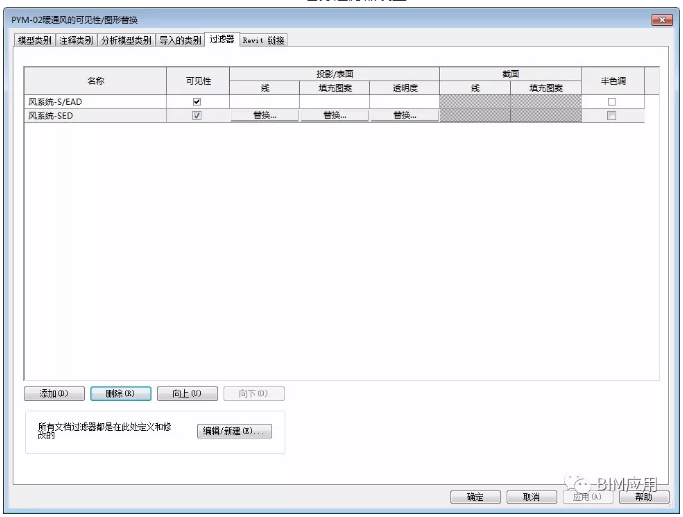

    暖通風過濾器設置

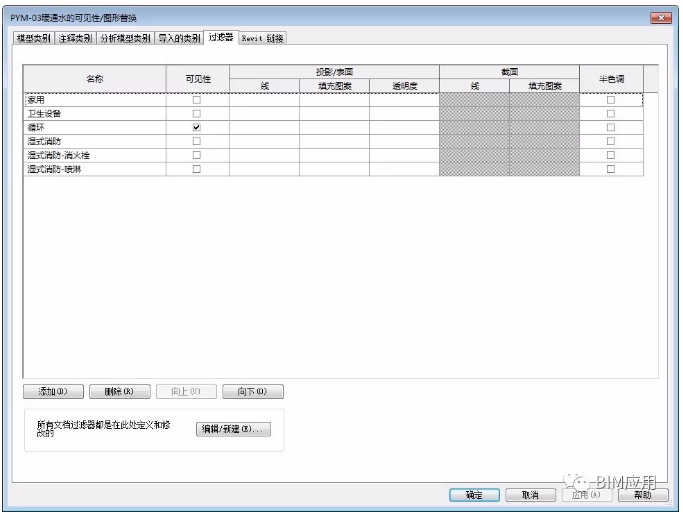

    暖通水過濾器設置

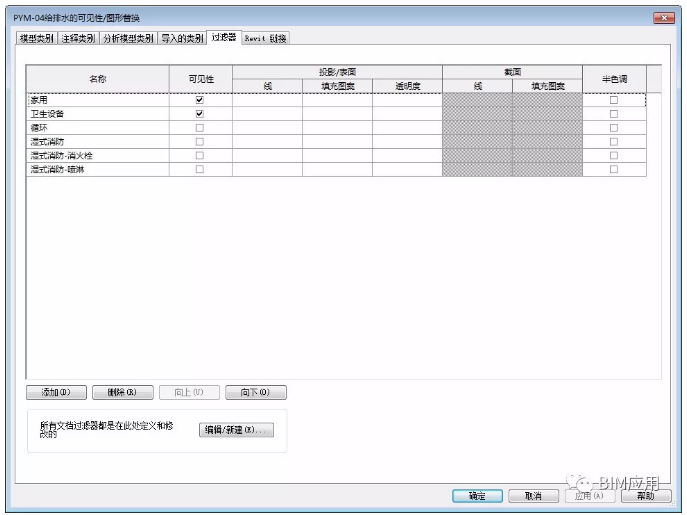

    給排水過濾器設置

    消火栓水系統過濾器設置

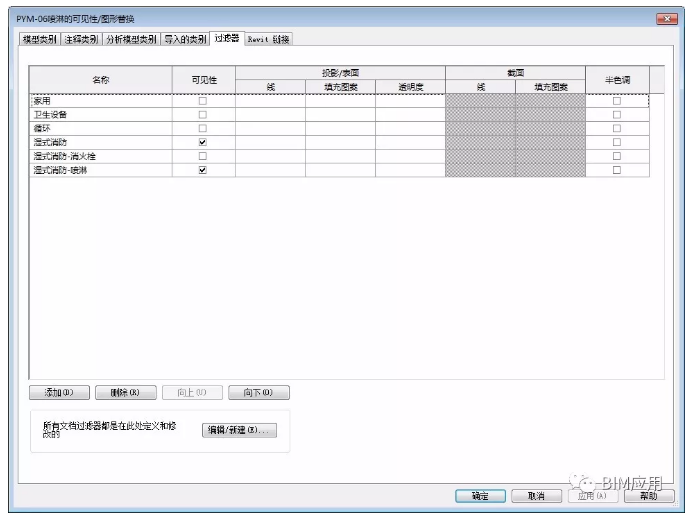

    噴淋水系統過濾器設置

    強弱電過濾器設置

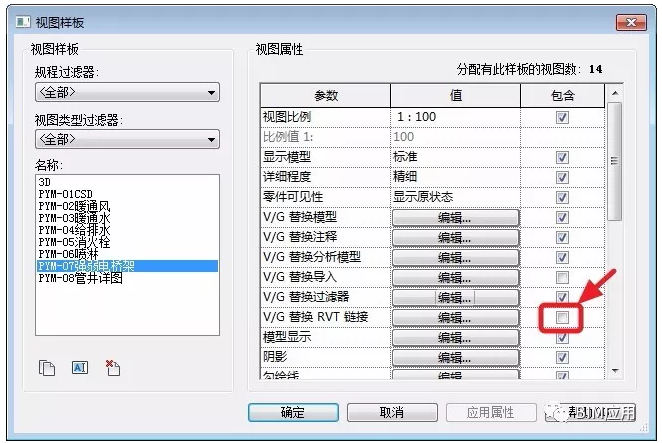

    V/G替換RVT鏈接，這里特別強調一下，因為我們機電各平面圖紙中要對應鏈接土建模型的各樓層的平面視圖，各專業鏈接的底圖不一樣。具體的操作為：這里的導入的類別勾選不動，但需將視圖屬性中的包含勾選去掉，這樣我們將樣板應用到各專業視圖時，各視圖可見性下的“Revit鏈接”對話框是可編輯的，調整單個視圖，其他視圖不受影響。

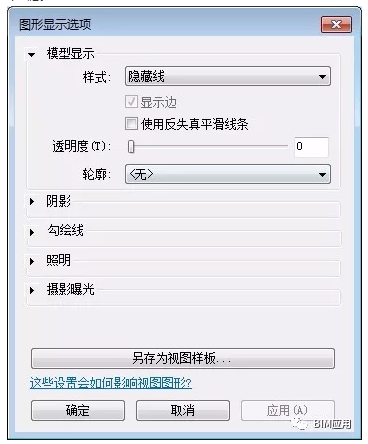

    模型顯示，樣式設置為隱藏線

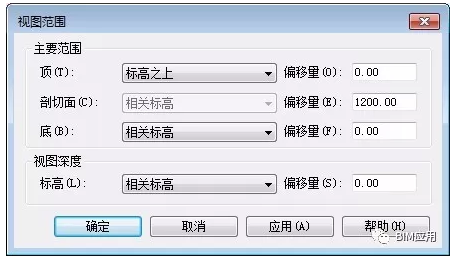

    視圖范圍，其中的“頂”設置為標高之上，偏移量為0.00。如圖：

    規程，設置為機械。

    以上設置好之后，我們將設置好的樣板應用到項目各樓層各專業視圖中。如下圖：

    這樣我們的樣板文件就做好了，運用樣板的優勢在于出圖流程化、標準化，使用視圖樣板可以確保建模人員遵循公司標準，實現施工圖的一致性，高效率建模。

    當我們新建或者打開另一項目文件時，可將我們做好的樣板文件進行傳遞，這樣我們的模型出圖標準就統一了，具體操作為，打開菜單欄管理-設置-傳遞項目標準，然后勾選放棄全部。下拉選擇視圖樣板。點擊確定。
