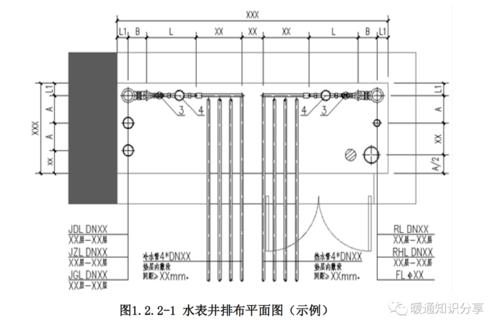

本文主要介紹如何使用CAD軟件繪制水表井圖形。水表井是指安裝水表的特殊設備，通常由井蓋、井底、井壁等組成。繪制水表井圖形可以幫助工程師和設計師更好地了解井的結構和尺寸，為施工和維護提供參考依據。
1. 準備CAD軟件
首先，您需要準備一款CAD軟件，如AutoCAD、SketchUp等。這些軟件都具有較強的繪圖功能，可以滿足您繪制水表井圖形的需求。選擇合適的CAD軟件后，點擊安裝并進行相應的設置。
2. 創建新圖紙
打開CAD軟件后，點擊“文件”菜單，選擇“新建”或“創建新圖紙”選項。根據需要設置圖紙的尺寸和比例，一般可以選擇標準的A4或A3紙張大小，并設置合適的比例，如1:50或1:100。
3. 繪制井蓋
井蓋是水表井的頂部覆蓋物，通常是圓形或方形。首先，在圖紙上使用“圓”或“矩形”工具繪制井蓋的形狀，根據實際尺寸確定井蓋的大小。然后，使用“偏移”工具創建井蓋的厚度，一般為10-20毫米。最后，使用“填充”工具填充井蓋的顏色，一般為灰色或黑色。
4. 繪制井壁
井壁是水表井的側面結構，通常是圓柱形或方柱形。使用“圓柱”或“長方體”工具，在圖紙上繪制井壁的形狀，根據實際尺寸確定井壁的高度和直徑或邊長。然后，使用“偏移”工具創建井壁的厚度，一般為100-300毫米。最后，使用“填充”工具填充井壁的顏色，一般為灰色或淺藍色。
5. 繪制井底
井底是水表井的底部結構，通常是圓形或方形。使用“圓”或“矩形”工具，在圖紙上繪制井底的形狀，根據實際尺寸確定井底的大小。然后，使用“偏移”工具創建井底的厚度，一般為10-20毫米。最后，使用“填充”工具填充井底的顏色，一般為灰色或深藍色。
6. 添加細節
根據實際需求，您可以在圖形中添加一些細節，如井蓋上的開孔、井壁上的標識等。使用“直線”或“矩形”工具繪制這些細節，并使用“填充”工具填充相應的顏色。同時，您還可以添加圖例、文字說明等，使圖形更加直觀清晰。
7. 檢查和修改
完成繪制后，您需要對圖形進行檢查和修改。確保圖形的尺寸、比例和細節符合實際要求。如果有需要，您可以使用“修剪”或“延伸”工具對圖形進行調整和修正，以達到精確的效果。
8. 保存和導出
最后，點擊CAD軟件界面上的“保存”按鈕，將繪制的水表井圖形保存為CAD文件。您可以選擇合適的文件名和存儲路徑。如果需要導出為其他格式，如PDF、JPEG等，可以使用CAD軟件提供的導出功能將圖形轉化為對應的文件格式。
繪制水表井圖形是一項需要耐心和技巧的任務。通過掌握CAD軟件的基本操作和繪圖技巧，您可以輕松地繪制出精美的水表井圖形，為工程施工和維護提供可靠的參考和指導。
