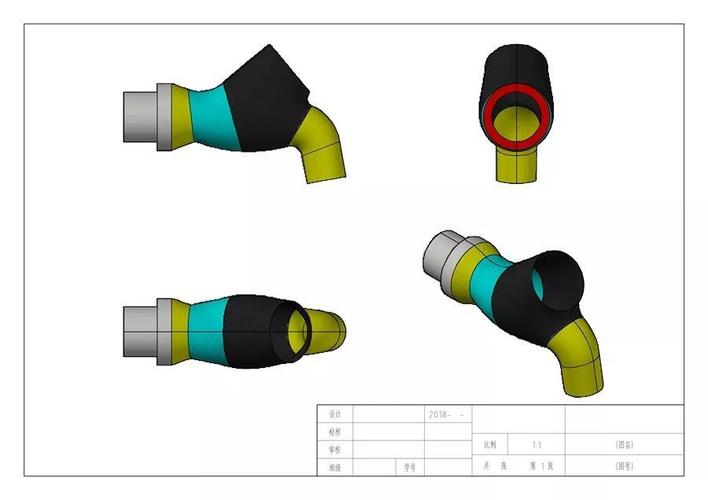

本文將詳細介紹如何使用CAD（計算機輔助設計）軟件繪制水龍頭的圖形。水龍頭是日常生活中常見的物品之一，掌握繪制水龍頭的技術可以幫助我們更好地理解其結構和設計原理。CAD軟件提供了一種便捷的工具，使我們能夠以精確的方式繪制出水龍頭的各個部分，并且可以進行多角度的觀察和修改。下面將介紹具體的步驟和技巧。
第一步：創建新的繪圖文件
首先，打開CAD軟件并創建一個新的繪圖文件。可以選擇從頭開始繪制，也可以導入水龍頭的底圖作為參考，然后在其上進行修改和繪制。根據需要設置繪圖文件的單位和比例尺，以確保繪制出的圖形符合實際尺寸。
第二步：繪制底座
水龍頭的底座是支撐整個結構的基礎部分，我們可以從繪圖的底部開始繪制。使用CAD軟件提供的繪圖工具，如直線、圓弧或多邊形工具，根據設計要求繪制出底座的形狀。可以根據需要進行縮放、旋轉或?qū)ΨQ變換，以達到所需的效果。
第三步：繪制水管

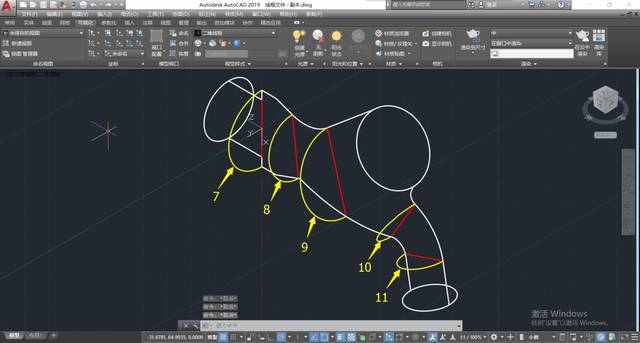

水管是水龍頭中負責輸送水流的部分，可以通過CAD軟件提供的繪圖工具繪制。根據設計要求確定水管的直徑、彎曲程度等參數，并使用繪圖工具繪制出水管的形狀。可以使用繪圖工具中的樣條曲線工具繪制出光滑的曲線，以模擬真實的水管形狀。
第四步：繪制噴頭
噴頭是水龍頭中決定水流形狀的重要部分，我們可以使用CAD軟件提供的繪圖工具繪制出噴頭的形狀。根據設計要求確定噴頭的直徑、角度等參數，并使用繪圖工具繪制出噴頭的形狀。可以使用繪圖工具中的圓弧工具或多邊形工具繪制出所需的形狀。
第五步：繪制手柄
手柄是控制水龍頭開關的部分，我們可以使用CAD軟件提供的繪圖工具繪制出手柄的形狀。根據設計要求確定手柄的形狀和大小，并使用繪圖工具繪制出手柄的形狀。可以根據需要進行縮放、旋轉或?qū)ΨQ變換，以達到所需的效果。
第六步：繪制其他部件
根據需要，還可以繪制水龍頭的其他部件，如控制開關、連接管道等。使用CAD軟件提供的繪圖工具，根據設計要求繪制出這些部件的形狀。可以使用繪圖工具中的直線、圓弧、多邊形等工具，根據實際需要進行繪制。
第七步：添加細節和修飾
在完成基本的部件繪制后，可以根據需要添加一些細節和修飾，以使水龍頭的圖形更加精確和真實。可以使用CAD軟件提供的修飾工具，如陰影、漸變、紋理等，為水龍頭的各個部分添加細節。可以根據實際需要進行調整和修改，以達到所需的效果。
第八步：保存和導出圖形
完成水龍頭的圖形繪制后，將文件保存為CAD軟件支持的格式，如DWG或DXF。可以根據需要導出為其他常見的圖像格式，如JPEG、PNG等，以便在其他軟件中使用或打印。
通過以上步驟，我們可以使用CAD軟件繪制出水龍頭的圖形。掌握這些基本的繪圖技巧和工具，可以幫助我們更好地理解和設計各種復雜的物體，并且可以在實際的工程項目中應用和修改。希望本文對您有所幫助。
