    如果幕墻中有這樣的設計，圓弧玻璃幕墻，該如何創建。不同的半徑、不同的分格。

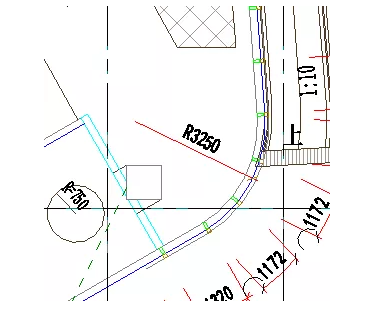

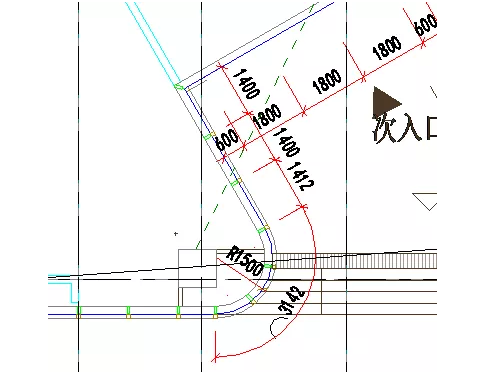

    有問題，找度娘，沒錯。可是，大家有沒有發現這樣的問題，網上介紹的資料無非就是用點圓弧創建幕墻，然后通過調整垂直分格，讓幕墻弧起來，也就是垂直分格越多，那這個折線幕墻就越近似圓弧。確實，它就是一個折線幕墻。

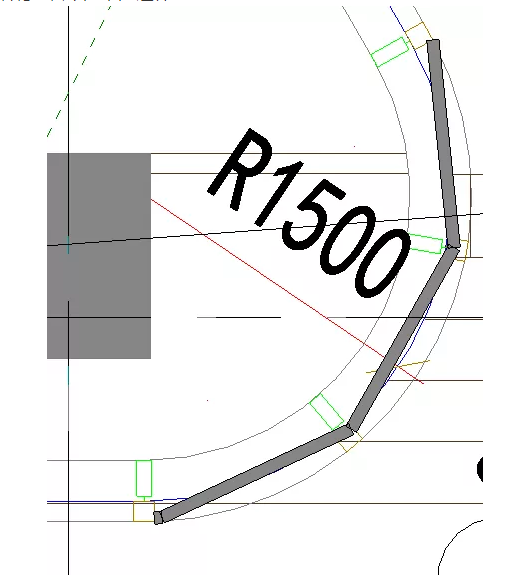

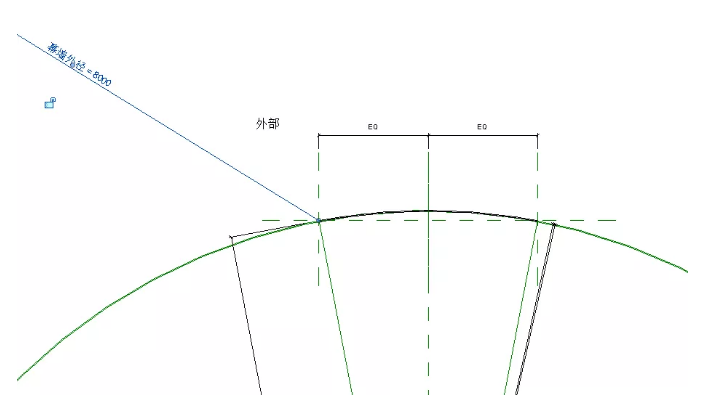

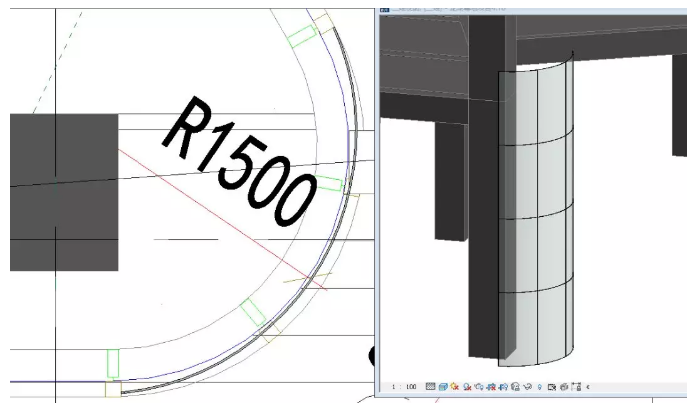

    而作為本設計，幕墻半徑這么小，曲率這么大，在有限的分格內，如何保證它是一個圓弧幕墻呢？會不是就是這樣？

    或許用體量創建也是一種方法，但畢竟需要每個地方都要創建一次。費時費力，且不利于拓展應用。我們只提Revit,不提Rhnio等其他軟件。

    為此，我們創建了一種圓弧玻璃幕墻嵌板。

    族樣板：公制幕墻嵌板

    族類別：建筑—幕墻嵌板

    族：參照標高樓層平面視圖

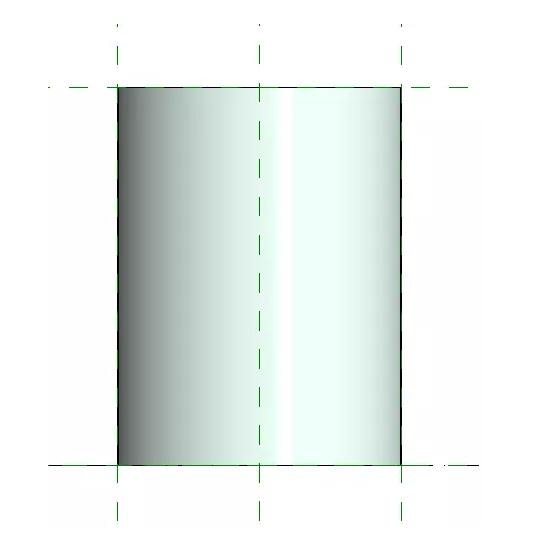

    族：內部立面視圖

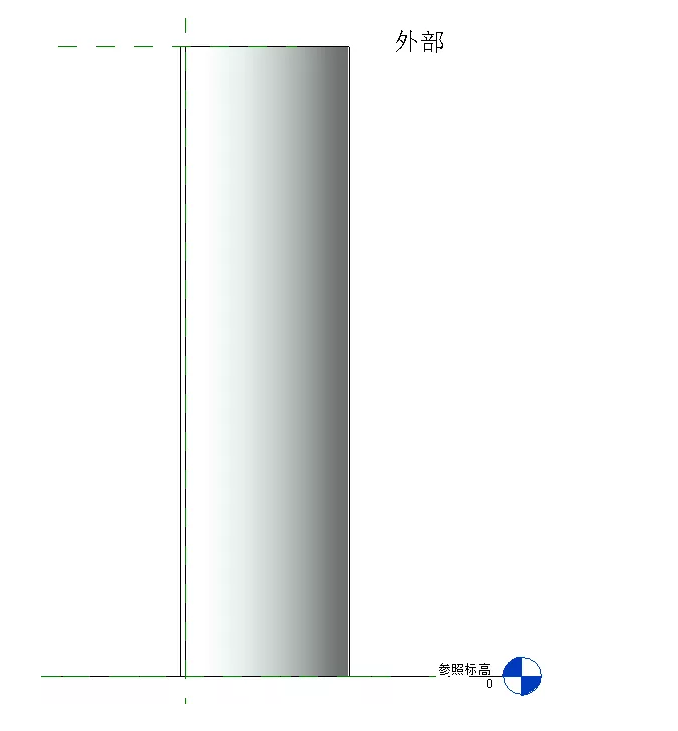

    族：右立面視圖

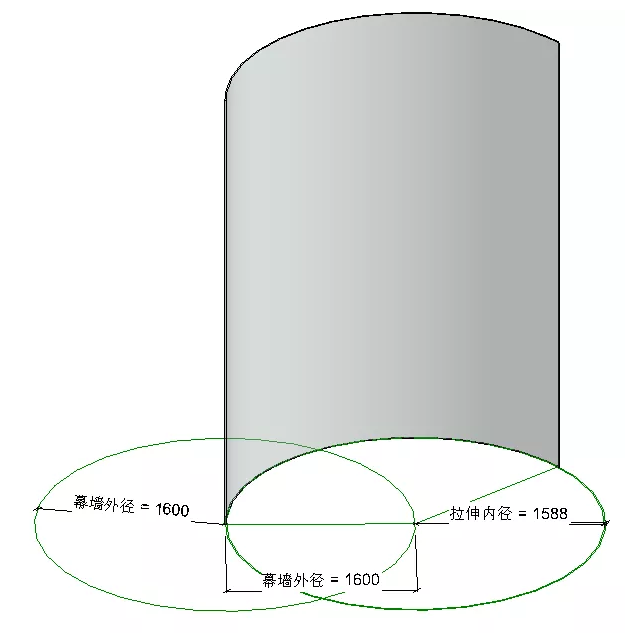

    族：三維視圖

    本族大量使用參照線進行形體及參數控制，尚未細化龍骨布置。

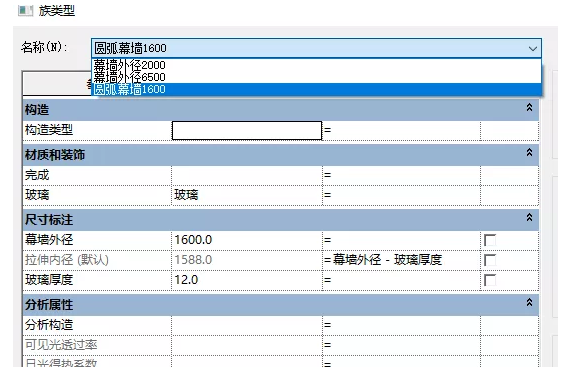

    族：參數列表

    由于未配置龍骨及考慮后期圓弧面板加工圖等，參數相對簡單。只有一個幕墻外徑的類型參數結合玻璃厚度。

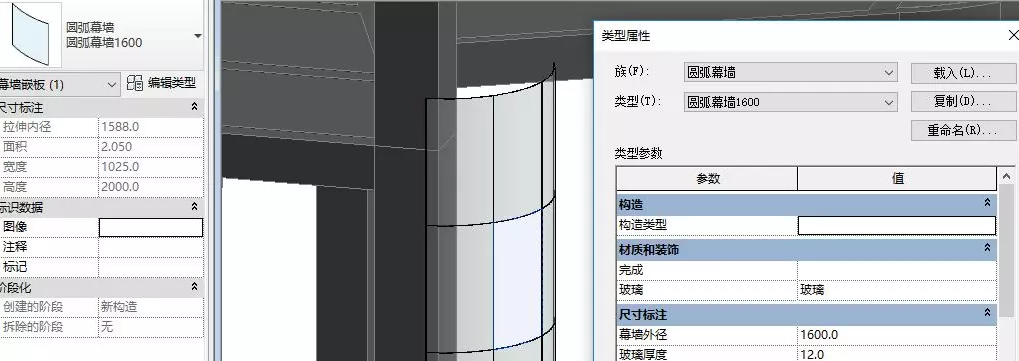

    起始我們對幕墻外徑設置了實例參數，載入項目發現不能直接讀取幕墻半徑，所以對其設定為類型參數。

    同時，我們設置了不同的嵌板類型。

    我們又做了其他測試。

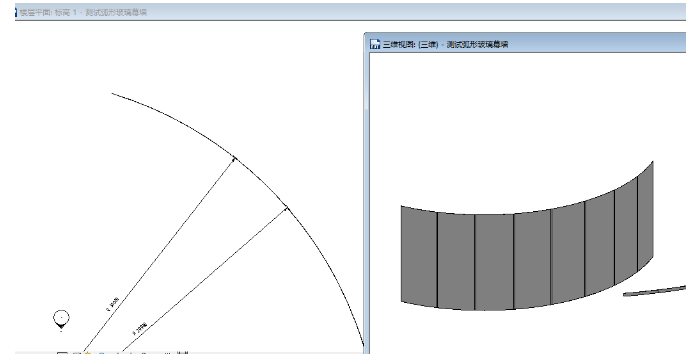

    族內測試

    新建項目測試
