【第104期，文/潘展鵬】

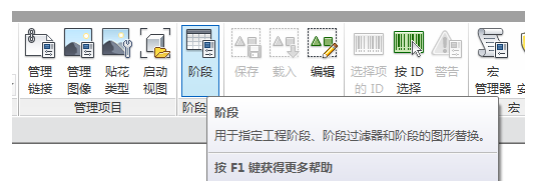

如圖，“管理”面板中——階段命令來開始設置。
階段化分別由：工程階段、階段過濾器、圖形替換三大命令組成
工程階段：以大體的施工構架組織，將項目的時間段進行拆分，如圖是以月為單位的。

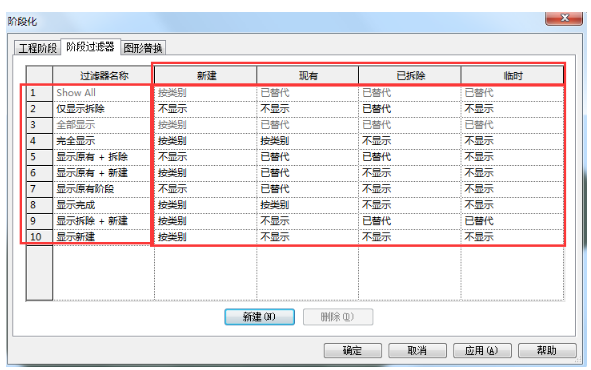

階段過濾器：顧名思義，也是過濾器的一種，分別有過濾器的名稱列表，過濾器的階段構件，以及構件的顯示狀態，由于一般系統默認的已經滿足需求，就不建議自行修改了。
圖形替換：主要是為階段過濾器的不同階段構件設置顯示樣式，類似圖紙上的拆除的墻體以紅色虛線表示，比較簡單，不做多講解。
而每一個構件都會有階段化的屬性

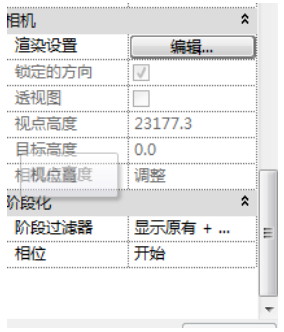

每一個視圖也有階段化的屬性
這兩者的階段化是有區別的：
構件的階段化：分別有創建的階段，拆除的階段，類似墻體是某一時間點砌好，然后伴隨著項目完工，所以這堵墻是沒有拆除階段的，而類似腳手架這種，可能就是某一時間點搭好，然后幾個月之后就拆除掉的。靈活的為每一個構件添加創建的階段與拆除的階段，可以更好的為后續階段化的效果做貢獻。
視圖的階段化：
階段過濾器，也就是前面提到的功能，可以控制這一個時間段，是否現在在時間段以內/以外等等的構件的顯示。相位指的是這個視圖是哪一個時間段的視圖，例如開工前，開工后一個月這類的時間段的設置，由前面的工程階段功能進行預設置，此處進行添加。
簡單的效果說明：例如剛剛開工時候，模型的樣子，開工一個月，基礎建好，開工2個月，一層建好了。。。等不同時間段的工程狀況。
