在暖通空調中，有一些風口是直接安裝在墻上的，而非送風管上，比如樓梯間的正壓送風系統,MEP系統中沒有基于墻的風管末端，那么如何在MEP中實現將風管末端添加在墻上——采用自定義族方式即可實現，下圖所示為筆者制作的基于墻的風管末端的效果。
MEP中提供了很多族樣板文件，用來供使用者根據需要定制需要的構建，其中基于墻的族有窗和門族，制作基于墻的風口的思路就是利用窗或門族基于墻的特性，使我們創建的風口能直接向門或窗一樣直接添加在墻上，簡單介紹一下制作該風口族的關鍵過程，該方式類似于洞口的制作。

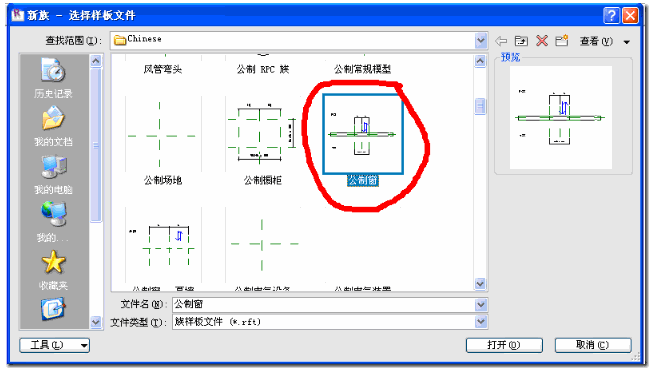

新建一個自定義族文件，族樣板中選擇公制窗。

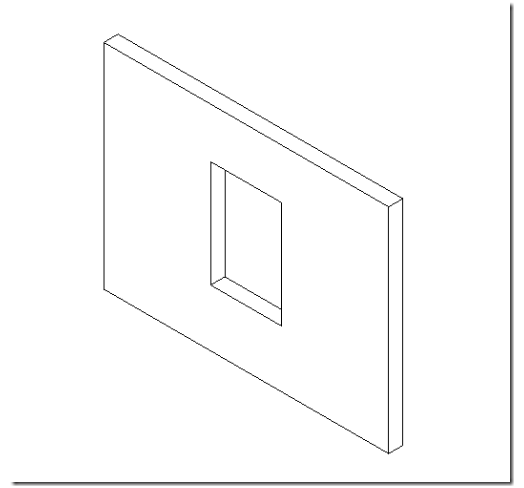

進入族編輯器，在三維視圖中可以看到一個已經帶有洞口的墻，此洞口即為我們要創建的風口。

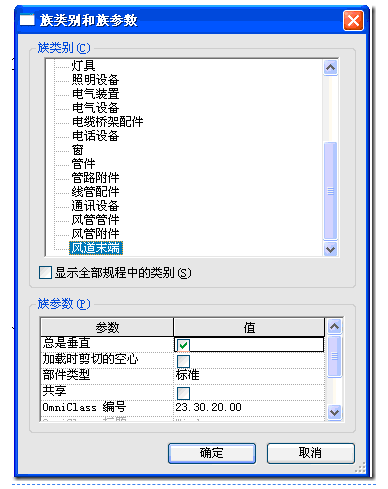

默認該族屬于窗族，我們將其族類別修改為風管末端——打開族類別和族參數對話框，選中風管末端，點擊確定關閉對話框。

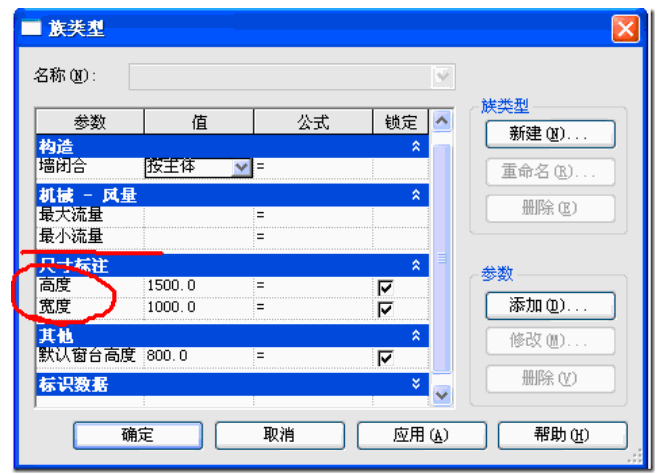

為了使風口更加形象，我們給風口添加百葉柵格，為了將該風口族參數化，提高重用率，我們需要修改其參數。打開族類型對話框。可以看到參數中已經添加了機械——風量一欄，并且有高度、寬度和默認窗臺高度的參數，我們將默認窗臺高度修改為風口標高。

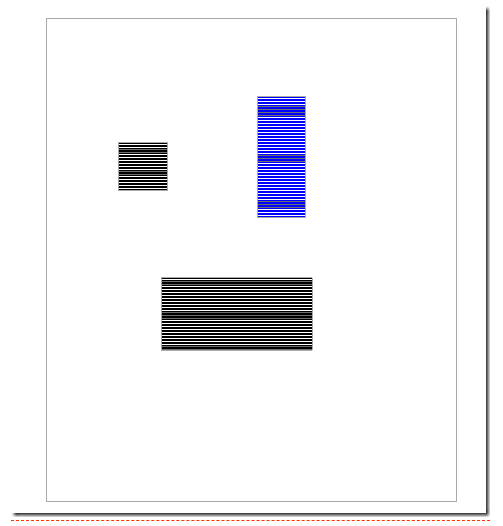

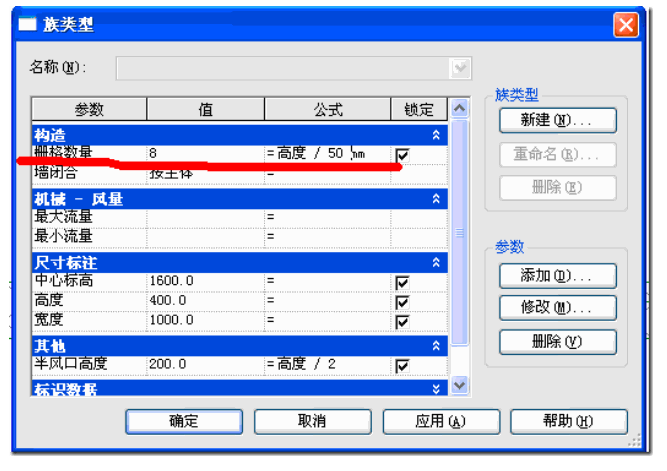

添加百葉柵格，導入一個已經做好的百葉柵格族，采用陣列的方式添加柵格，并將柵格數量和風管高度相關聯，使柵格數量能自動根據風口高度改變數量，步驟略。

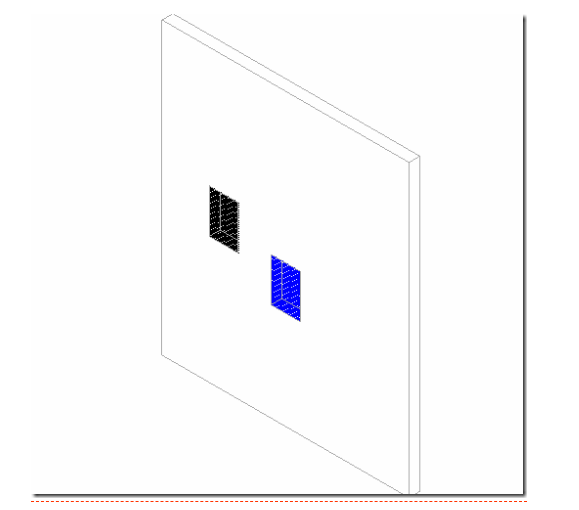

將其添加到系統中進行測試。
