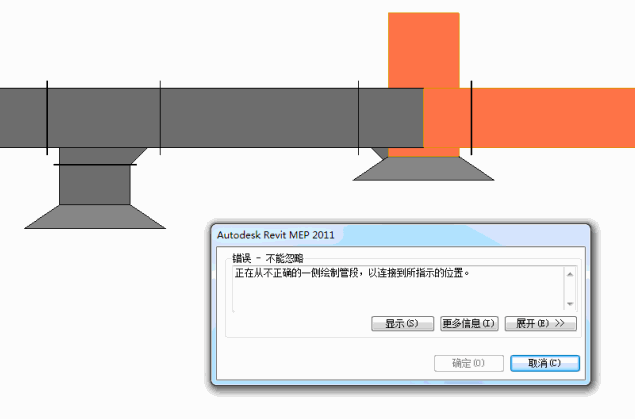

在MEP中繪制風管時，風管的首選連接類型一般設置為T型三通連接，但是在將風管首選連接類型設置為T型三通連接的時候，會在風管與末端形成一個默認三通，如此，風管末端不能直接安裝在風管上，如圖1中所示，右邊風管末端連接到風管時將提示，沒有足夠的空間放置管件。這時，可將風管的首選連接類型由T型三通改成接頭連接，再將風管末端連接到風管，效果如圖2所示，此方式更接近現實安裝形式，如果對默認的45度接頭不滿意，可對該族進行編輯，進行修改。圖3中位最終的風管連接形式。

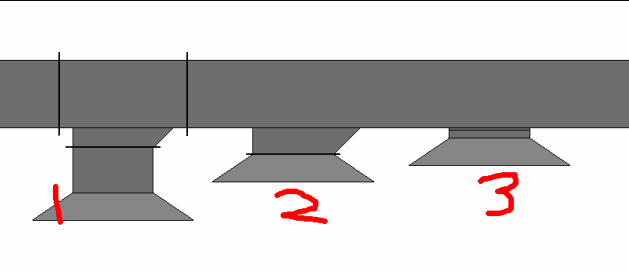

圖中1為三通連接，2為采用45度接頭連接，3為修改后的接頭連接。
