在Revit軟件種，標高和軸網屬于基準圖元，作用就是為繪制三維模型提供平面位置參照和高度位置參照，均屬于定位作用。
標高理解：
在Revit中，標高是一個無限的水平平面，凡是統一高度的位置上的點，均在這個平面上。當然為了方便修改標高，在軟件中，標高的繪制是有長度限制的，在南北立面繪制的標高，左右時有端點的，可以理解為這是標高的長，轉到東西立面，可以看到左右也是有端點的，可以理解為標高的寬，從這個角度理解，標高也是有限的水平平面。
綜上：從實際意義角度，標高是一個無限的水平平面，從軟件顯示角度，標高是一個有限水平平面，但是不變的是，標高是一個水平平面。
軸網理解：

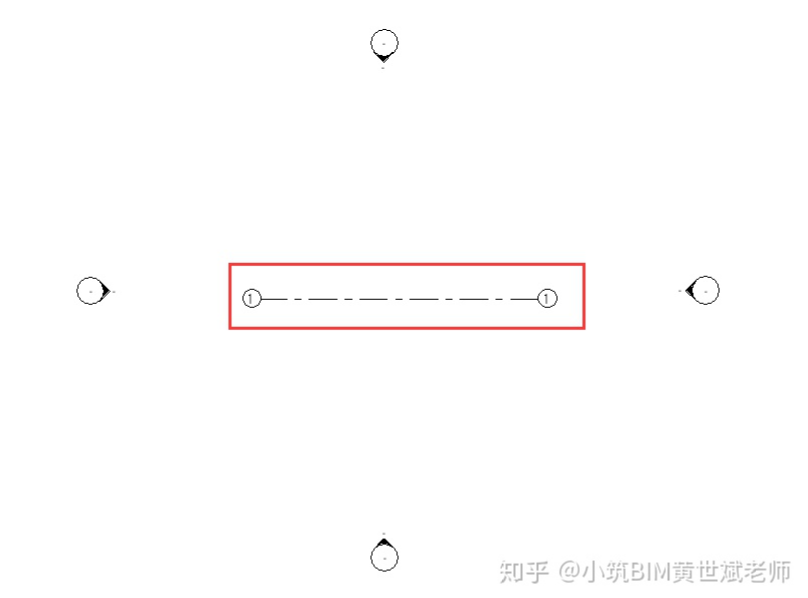

在Revit中，軸網和標高理解很像，我們經?？吹降妮S網都是一條線，其實軸網不是線，是和標高水平面想垂直的豎直面。
我們看到的就是豎直面和水平面相交得到的交線，當然也可以理解為投影線。正是因為這個原理，所以我們在二層的標高中，也可以在同樣的位置，看到同樣的交線，原因就是這個軸網的本質是豎直面。
