1.新建-族-選擇“公制輪廓-主體.rft”
2.選擇直線-繪制高100，長度600的三角形輪廓

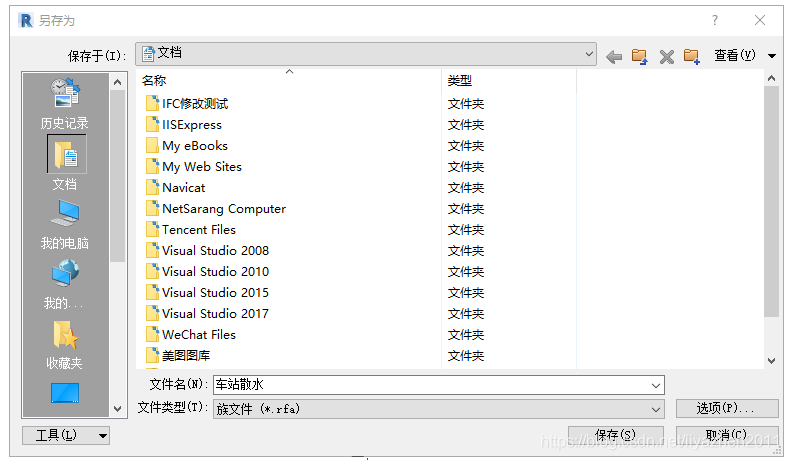

3.保存族文件，并載入到項目

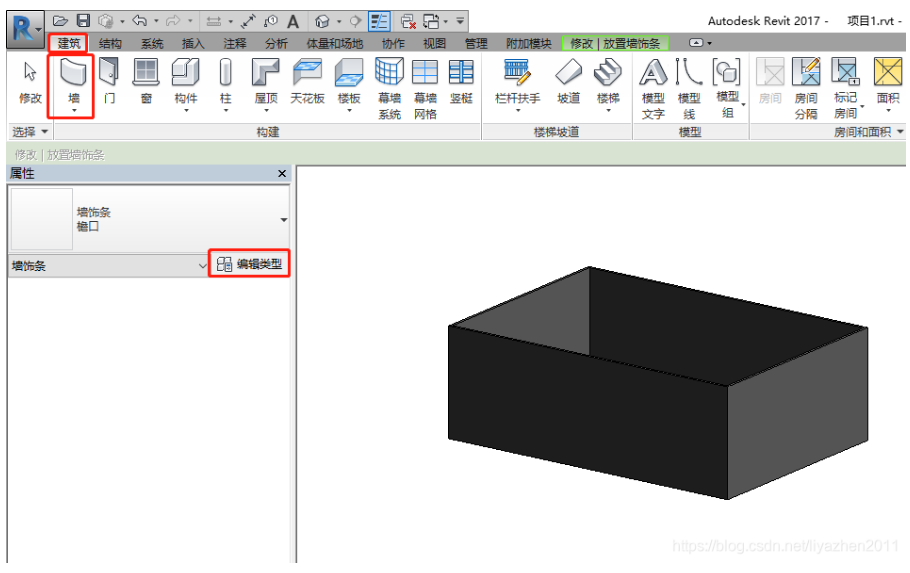

4.建筑-墻-繪制墻
5.建筑-墻-墻：飾條

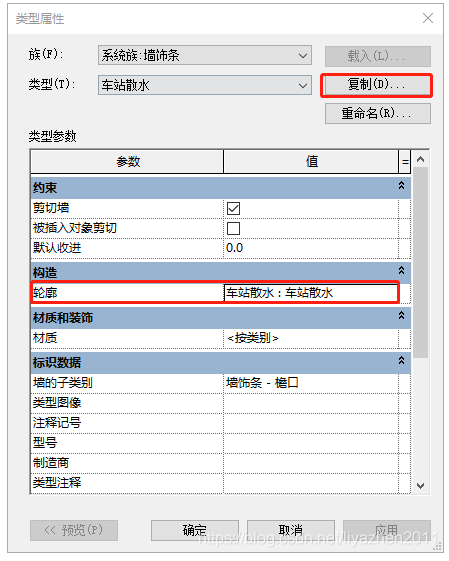

6.點擊“編輯類型”按鈕-彈出“類型屬性”對話框-點擊“復制”按鈕-重命名為“車站散水”-參數“輪廓”的值，選擇剛剛創建的族“車站散水”
7.在墻的根部添加散水
