來源丨益埃畢教育
常規項目中，需要查找高支模區域大部分采用的方式是大梁查找，對照CAD圖紙進行單個查找，工作量較大且繁瑣。那么下面來講解如何利用過濾器快速的查找大梁。
1、打開“可見性/圖形替換”設置界面，切換至“過濾器”選項卡點擊“添加”，如圖所示。
2、點擊“添加過濾器”對話框中的“編輯”，修改名稱后點擊“確定”，此處名稱以“大梁查找”為例，如圖所示。

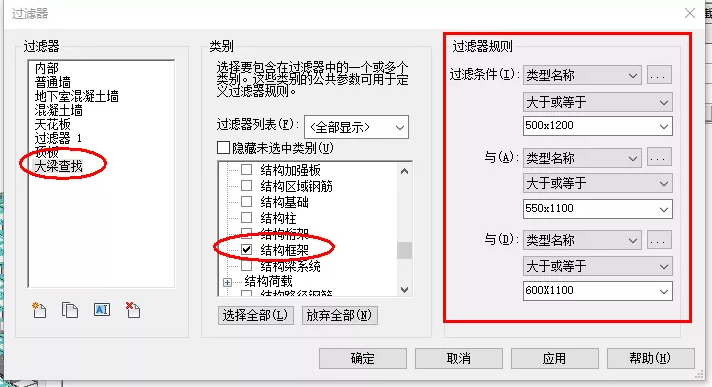

3、選中“大梁查找”，在類別中勾選“結構框架”，并在過濾器規則中修改所需的過濾條件，如圖所示。

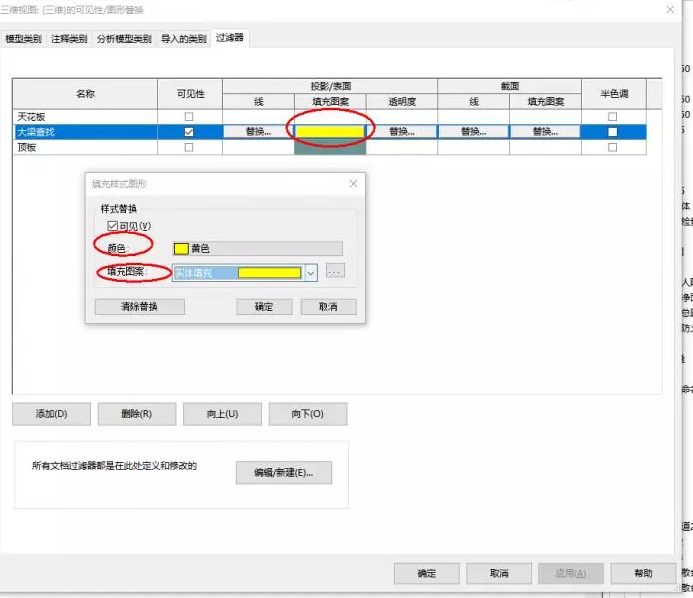

4、將“投影/表面”中的顏色自定義修改，填充圖案改為實體填充，完后效果如圖所示。
意義：Revit中學會使用過濾器一舉多得，可以方便完成很多工作，省去很多不必要的麻煩。很普遍的就是通過過濾器控制構件的顯隱，以及上文中通過添加過濾器快速查找需要的構件。
