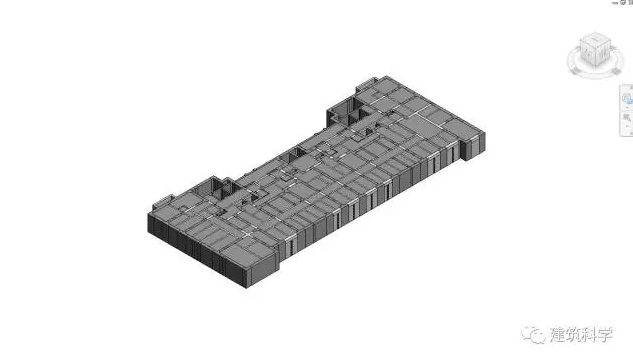

今天給大家介紹一個可以提升Revit建模的方法,大家用Revit作圖的時候往往建的構件多了,會發現各個構件已經不能很好的區分,尤其是在著色模式,梁柱板的材質是一樣的時候,這時候我們就需要分別給各個構件賦予一種顏色,以提升我們的繪圖的正確率跟效率。

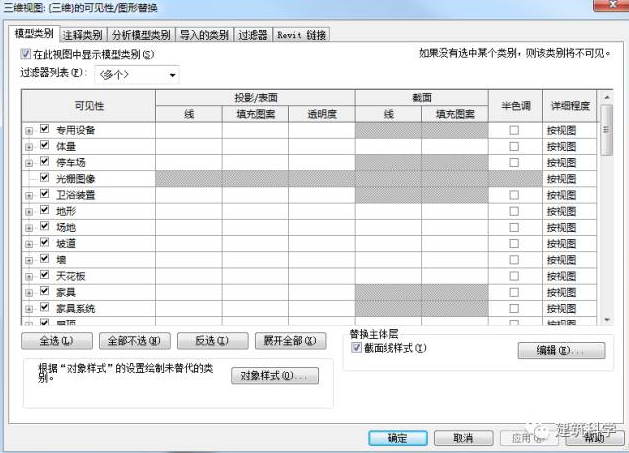

首先我們打開過濾器(“VV”)

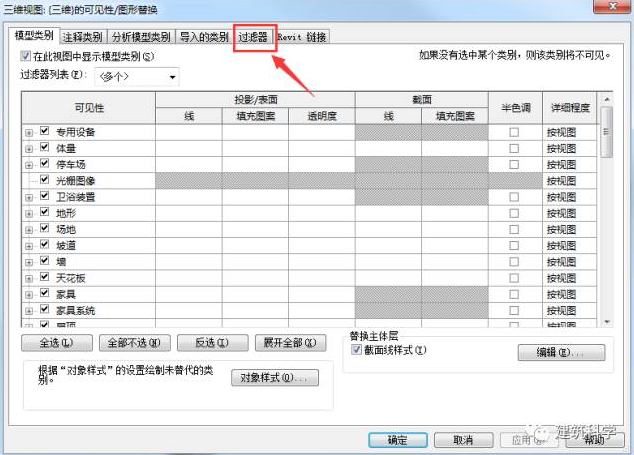

選中“過濾器”這欄

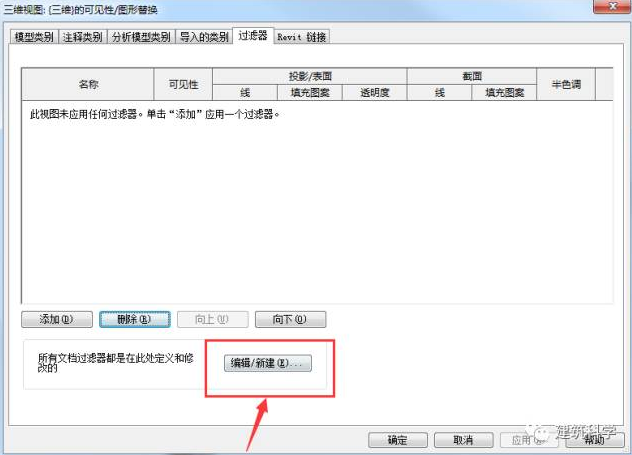

編輯新建過濾器

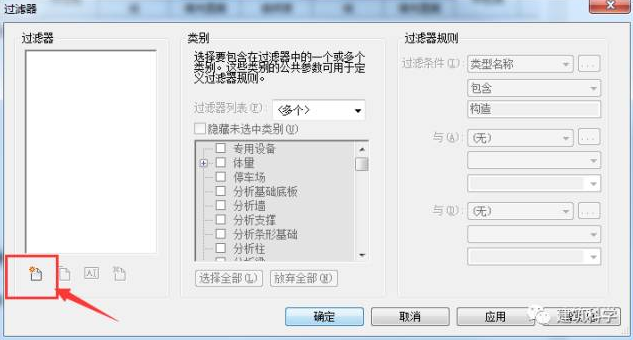

新建一個過濾器

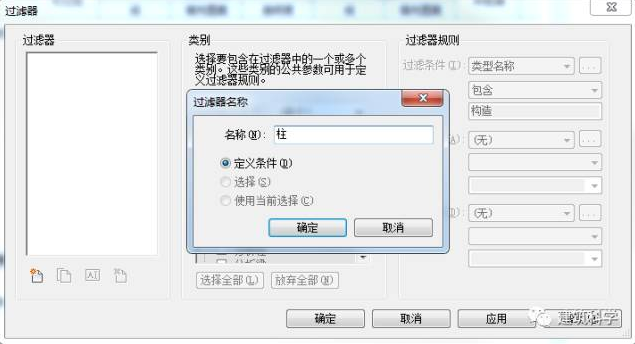

給過濾器一個新的命名

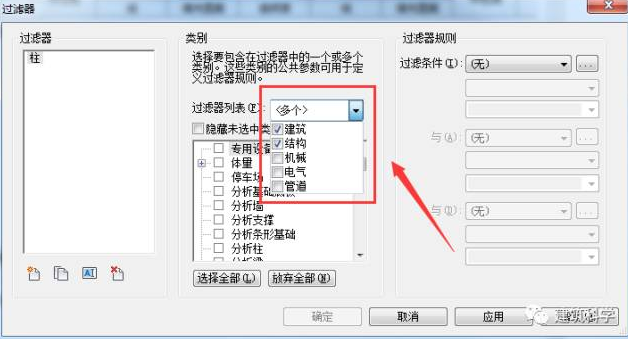

根據需做過濾器的構件歸屬,選擇范圍,例如我們要創建“柱”過濾器,則我們需勾選上“建筑”跟“結構”

選中“結構柱”

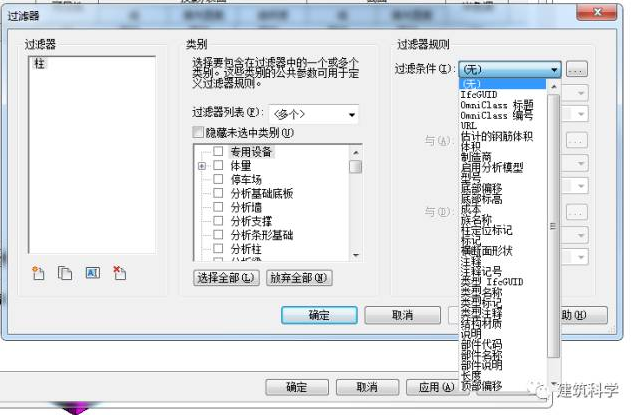

右側的過濾規則可以給柱子的過濾條件進行更細致的劃分,例如“L型柱紅色”,“T型柱黃色”等等,這里我們就介紹下把所以的柱構件進行著色,直接點擊確定。

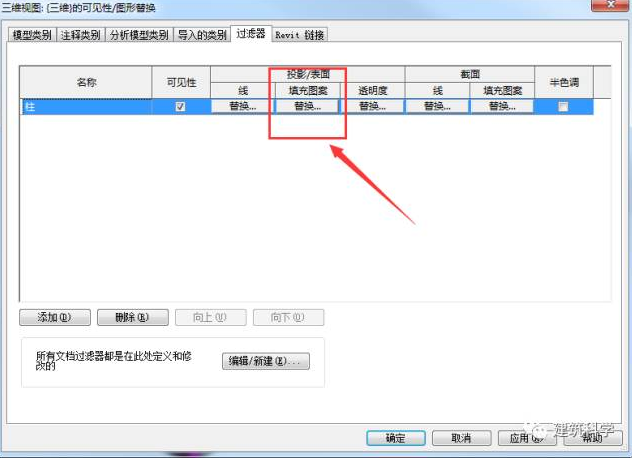

回到過濾器主界面,填充圖案一欄,點擊替換

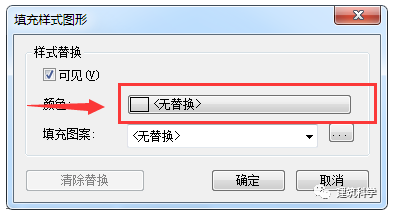

顏色,跟填充圖案分別選擇


填充圖案,我們選擇實心填充

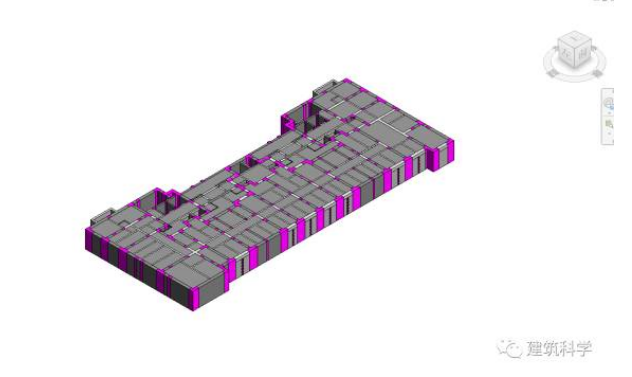

這樣,我們就完成了柱子通過過濾器上色的操作

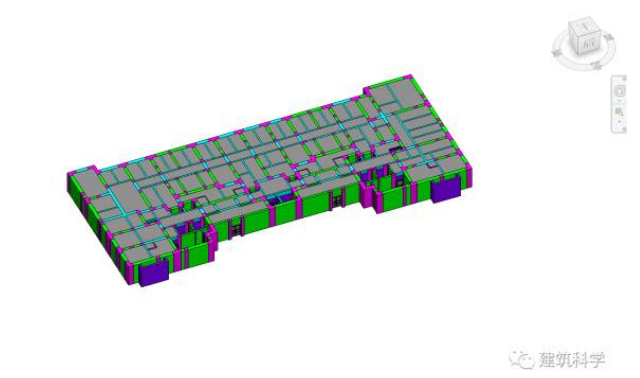

這樣大家進行建模的時候是不是就更加直觀,高效了呢?
