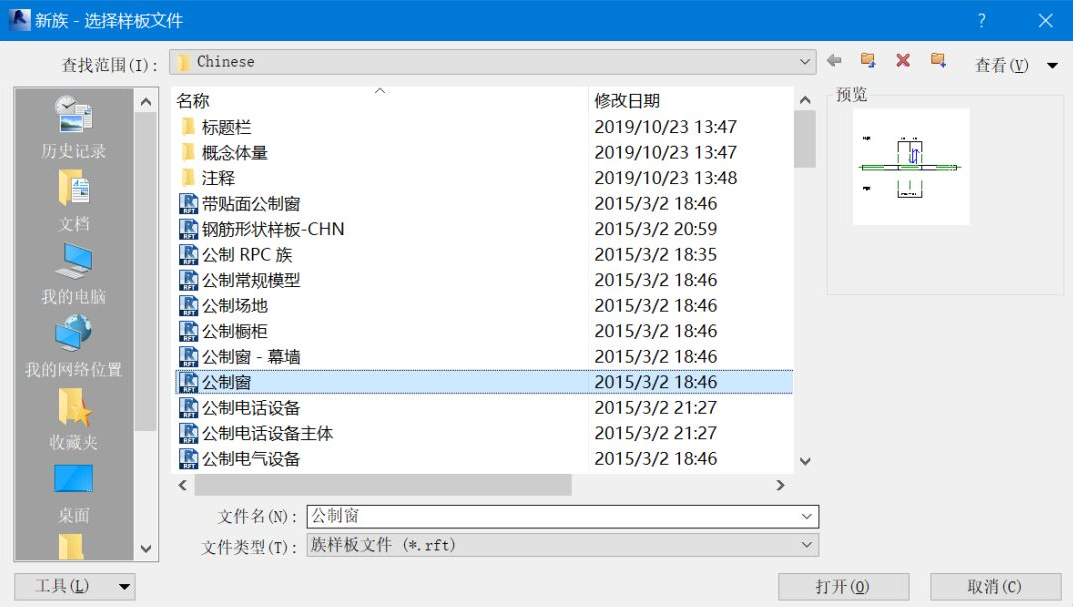

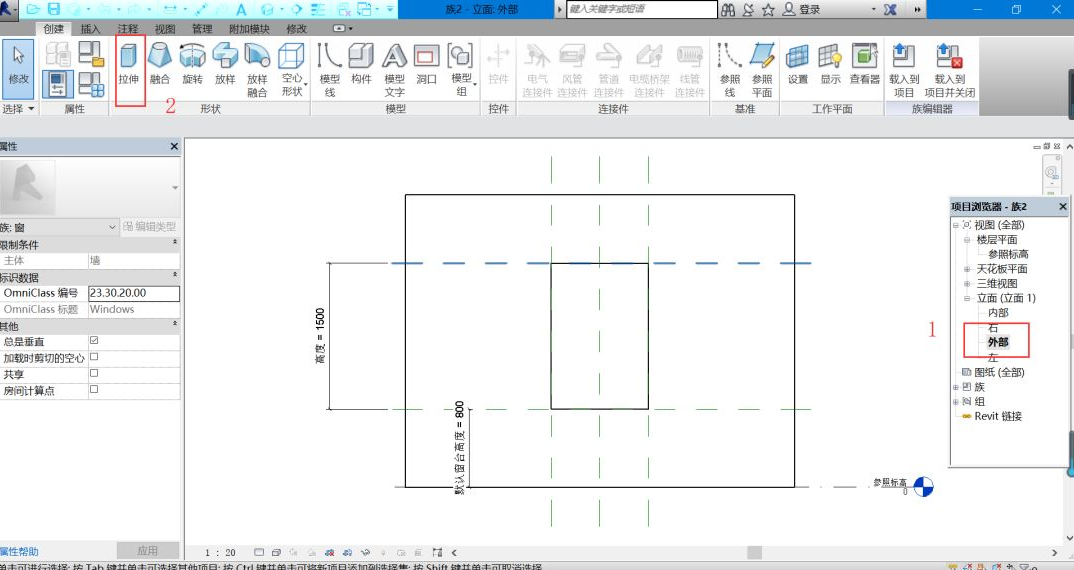

    1、新建公制窗族，視圖切換到外部立面—?jiǎng)?chuàng)建實心拉伸—繪制一個矩形。

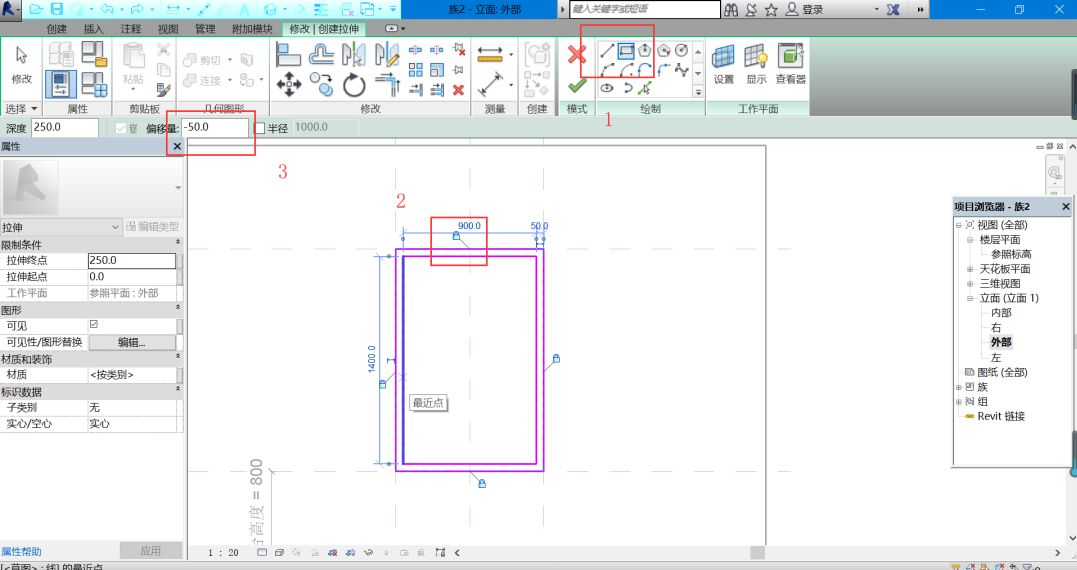

    2、將矩形四邊鎖定，將偏移量修改為負50，繪制一個矩形。

    3、點擊注釋選擇對齊標注，把每條邊框都進行標注。

    4、選擇一個標注，賦予其一個參數，輸入?yún)?shù)名稱，其余三個同理。

    5、將視圖切換到平面視圖修改一下拉伸起點為50、終點為150。

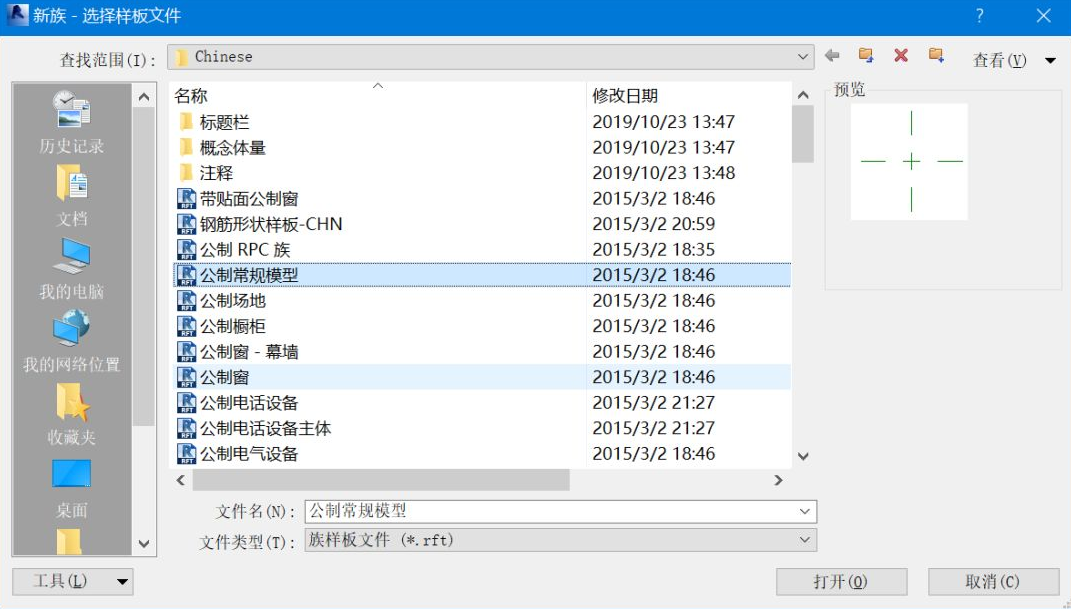

    6、新建公制常規模型族。

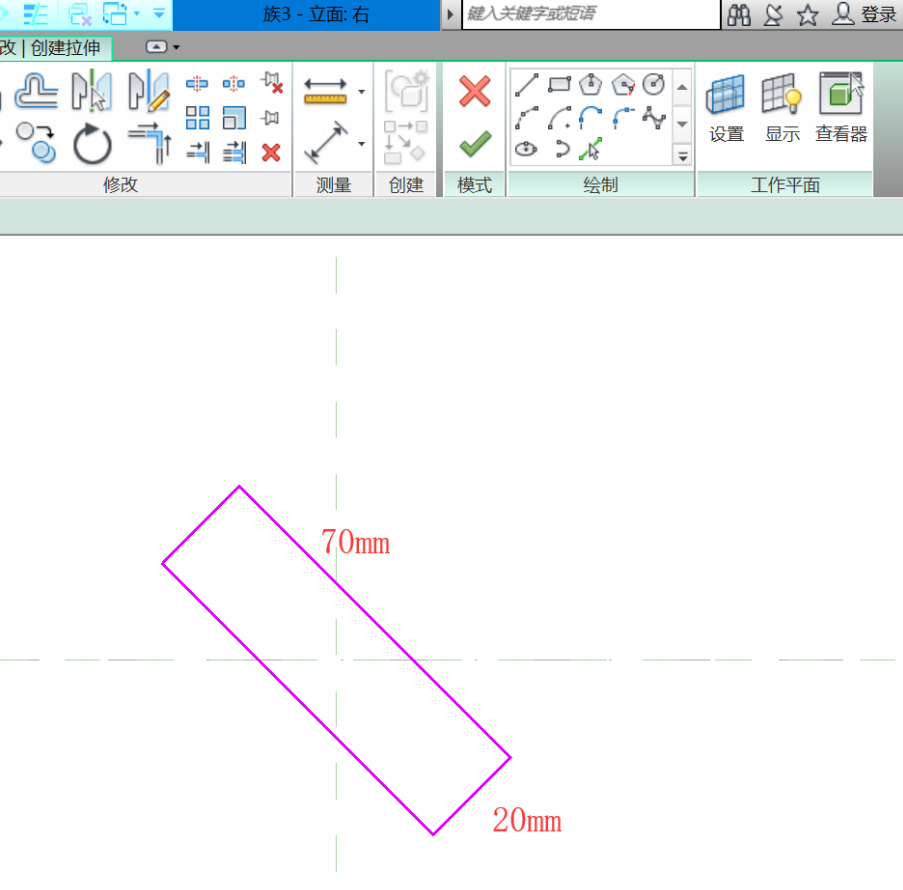

    7、把視圖切換到側立面上，創建一個實心拉伸，在基點處繪制百葉窗葉片的形狀，如圖，點擊【完成編輯】。

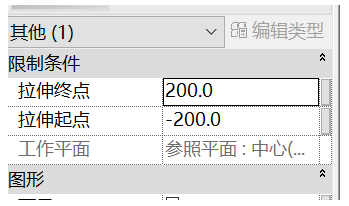

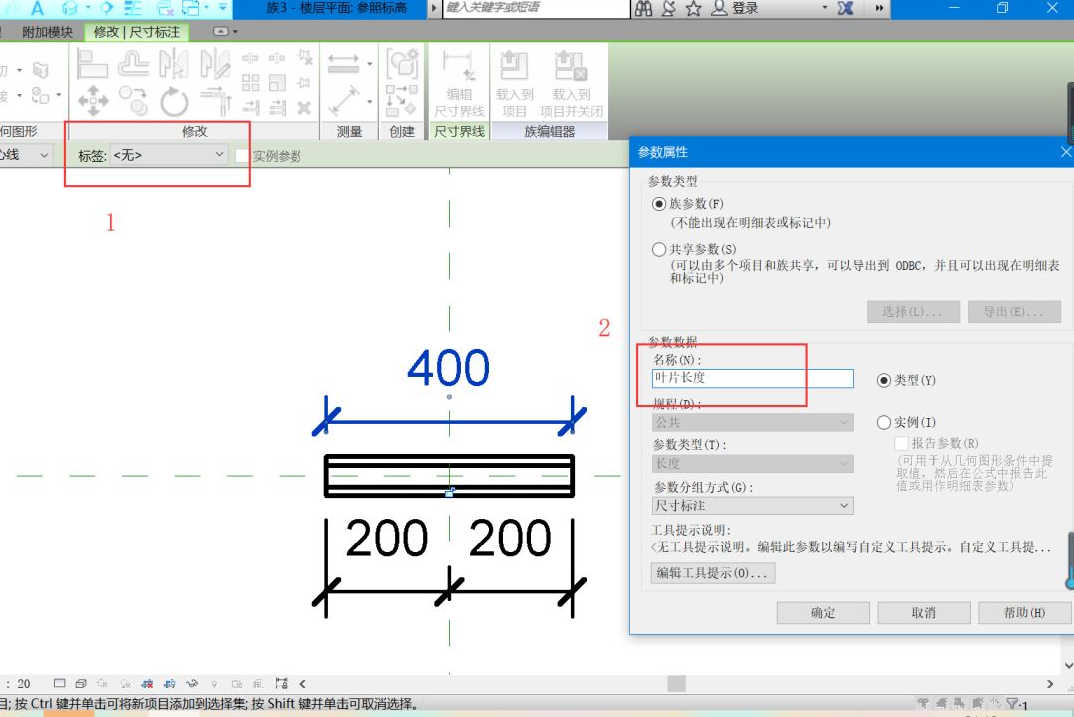

    8、切換到平面圖上，修改拉伸起點和終點，如圖，標注葉片長度【400】然后均分長度【200】。

    9、給葉片長度添加一個參數，將模型載入項目中。

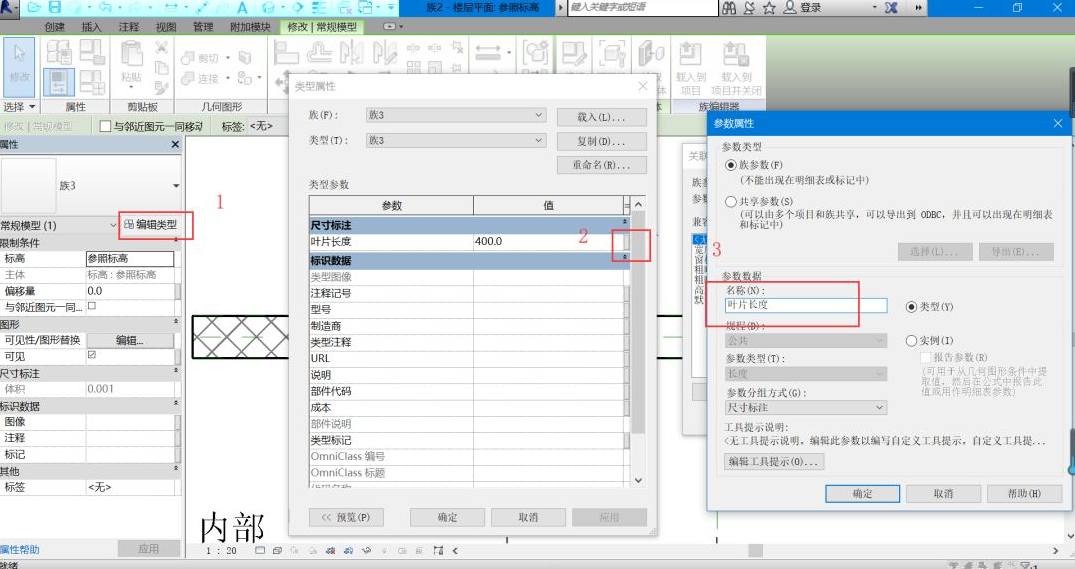

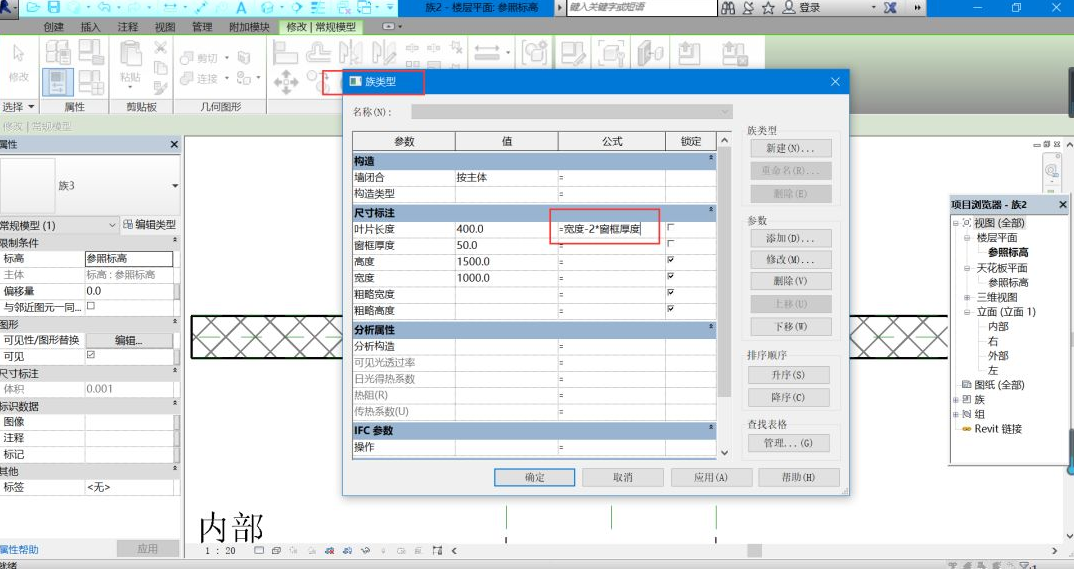

    10、將模型的長度參數添加到百葉窗族里，用公式控制葉片長度。

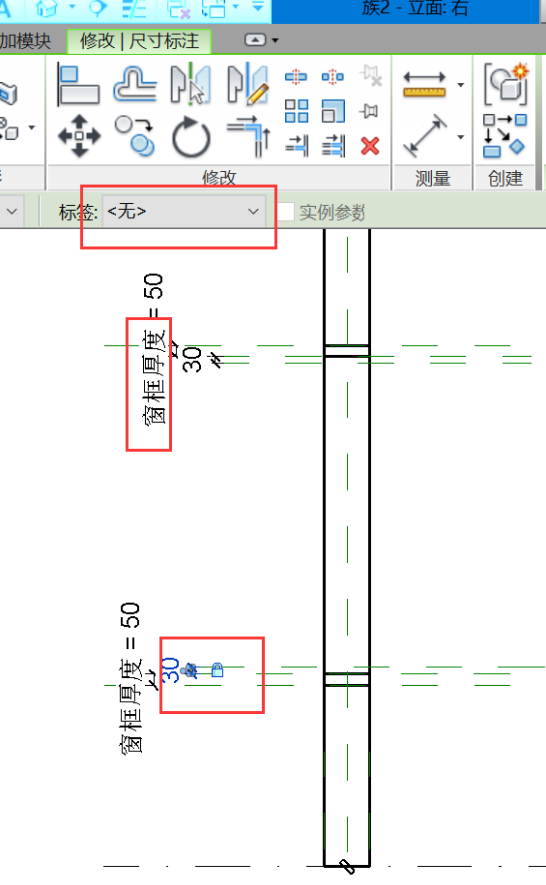

    11、切換到側立面，創建兩個參照平面，距離分別為50，30，如圖，一個賦予參數，一個鎖定距離，同理，頂部也創建兩個參照平面。

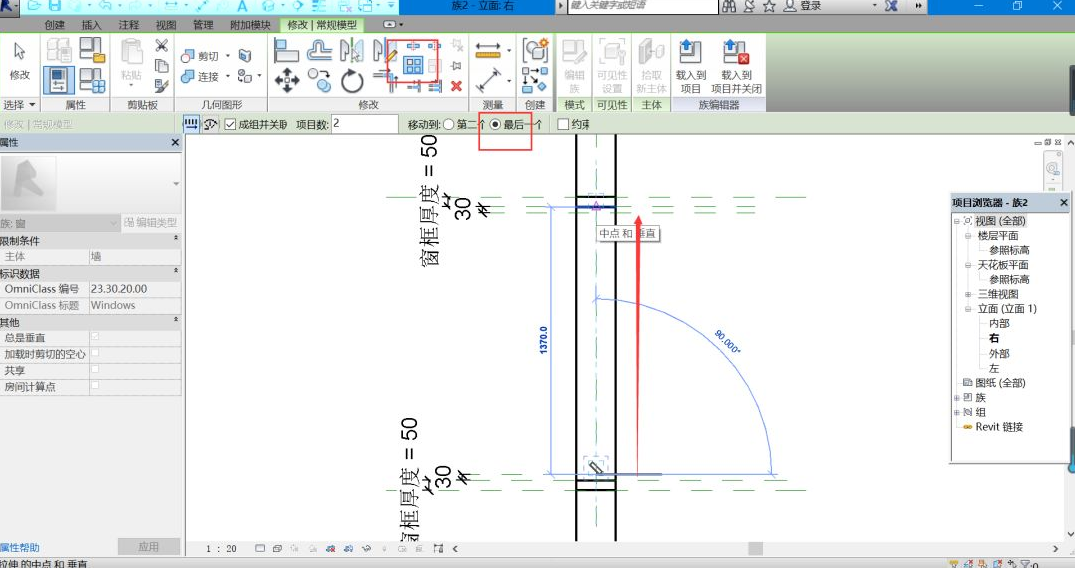

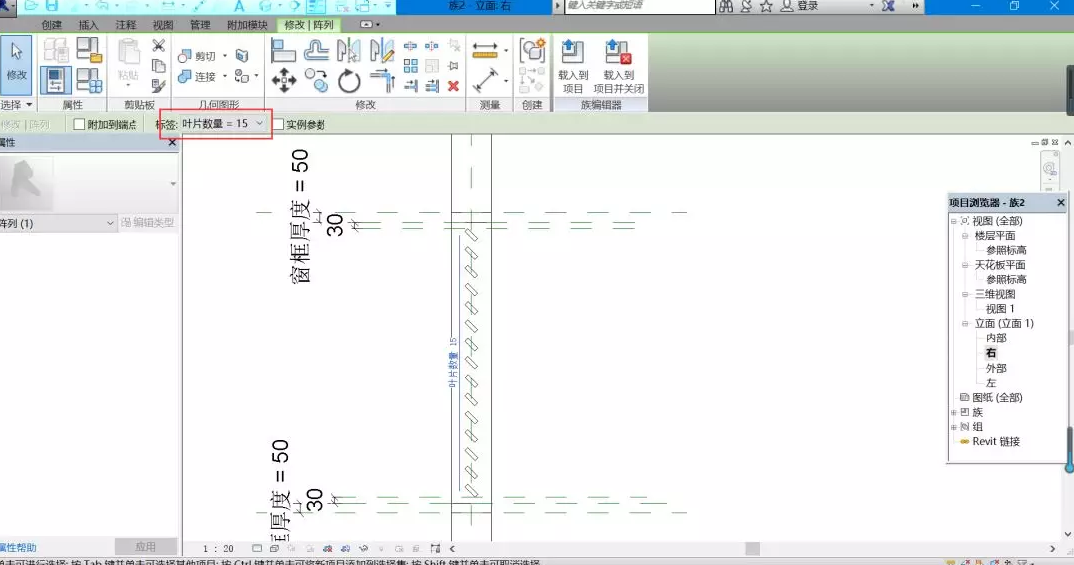

    12、將葉片對齊至底部的參照平面上，點擊鎖定，給葉片創建【陣列】，由第一個到最后一個，直至最后一個對齊到參照平面上，鎖定。

    13、陣列數量添加一個參數。

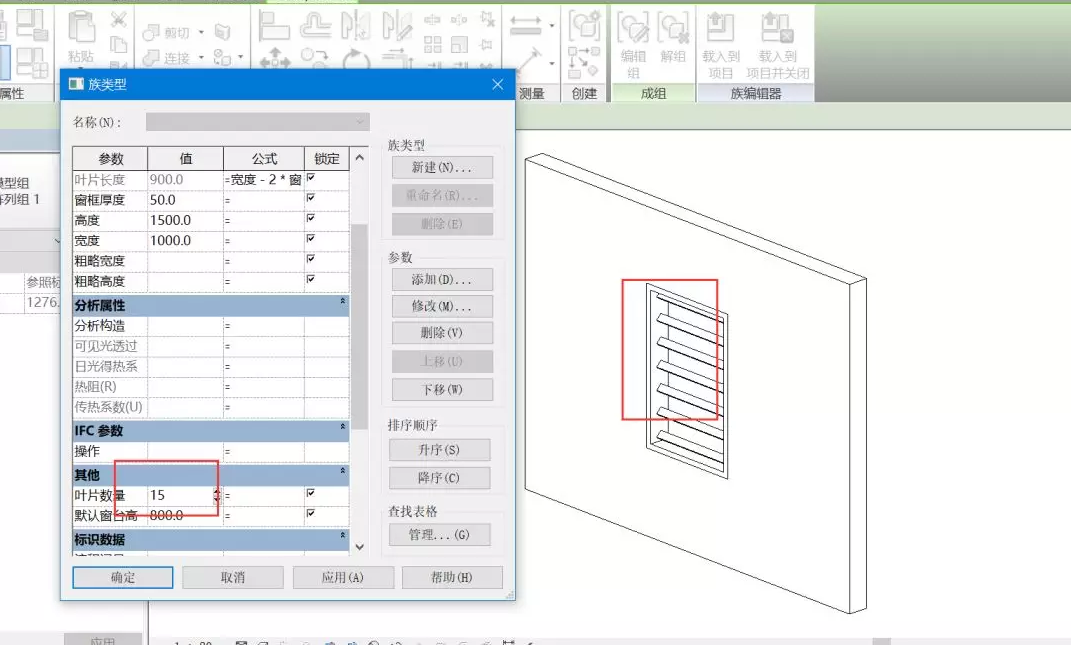

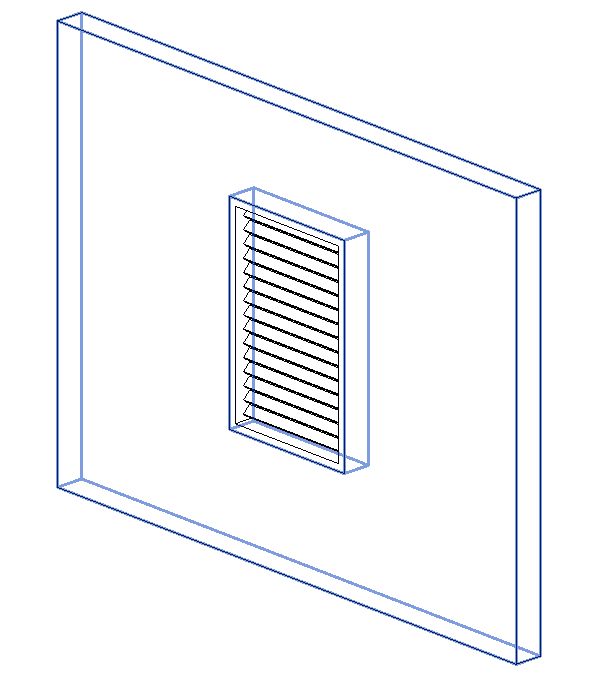

    14、轉到三維視圖，修改參數，百葉窗會跟隨一起變動。

    15、完成。
