測量點及項目基點在Revit繪圖過程中較為重要的一點，是項目定位的重要信息，讓我們一起了解測量點及項目基點的意義，并查看如何對其進行設置。
測量點：項目在世界坐標系中實際測量定位的參考坐標原點，一般可以理解為項目在城市坐標系統中的位置。
項目基點：項目在用戶坐標系中測量定位的相對參考坐標原點，需要根據項目特點確定此點的合理位置。
1、使用快捷鍵"VV"打開視圖可見性設置，找到場地一欄，勾選測量點及項目基點。
2、可以看到項目基點及測量點在視圖中可見。

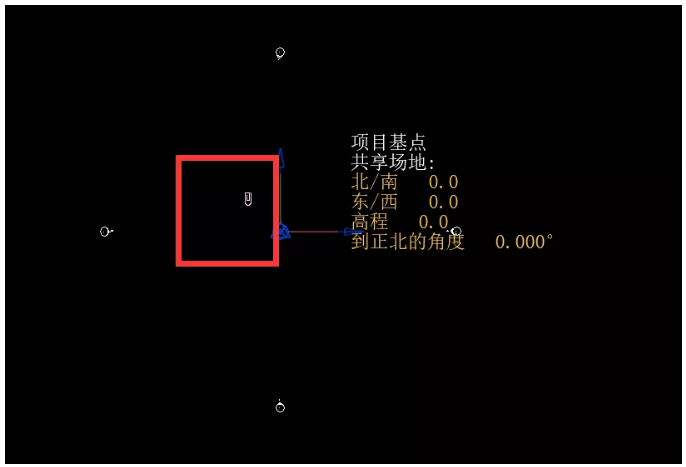

3、點擊項目基點，點擊左邊曲別針樣式圖標，取消鎖定。
4、取消鎖定后點擊項目基點，可在左側屬性欄中對標高、高程進行修改，或直接在點右側進行修改即可。
