在完成建模后，通常會出二維平面圖來進行指導施工。下面是標注中經常出現的問題簡單的進行介紹(以風管標注為例)。

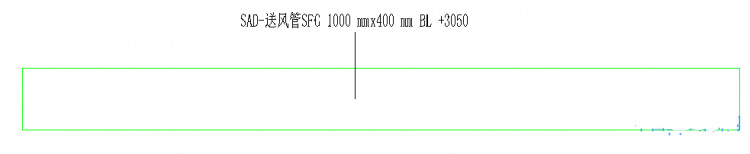

1、風管標注尺寸后面帶單位(mm)就會顯得標注太長，會占用標注空間，影響美觀，如圖所示。
此處為項目中的單位設置問題。打開項目中的項目單位命令，找到HVAC列表下的風管尺寸，打開格式對話框，把其中的單位符號改為無即可，如圖所示。

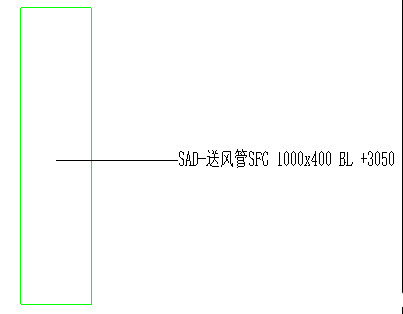

2、風管標注時，豎向標記的風管仍然會保持水平，不會隨著標注主體方向的變化進行調整，如圖所示。

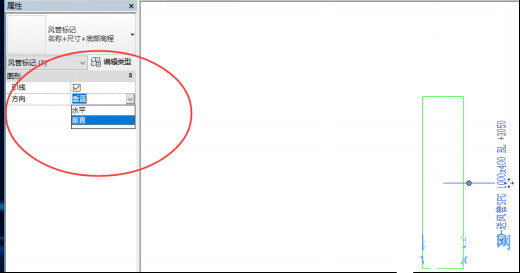

選中標記，在“屬性”中的方向由“水平”改為“垂直”，如圖所示。

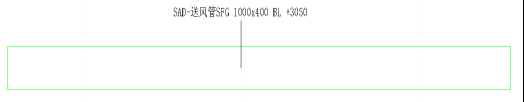

3、標記高度時，有時候出現不想要前綴，如：BF+3050 或H-3050中的“BF”“H”“+”“-”等，如圖所示。

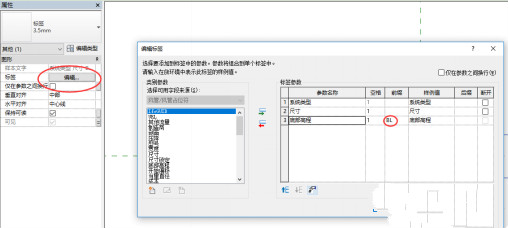

那么想要取消這些前綴，首先切換到族編輯界面，點擊“底部高程”標簽字樣，在“屬性”里的“圖形”下拉列表的“標簽”進行編輯,把“BL”刪掉即可，如圖所示。

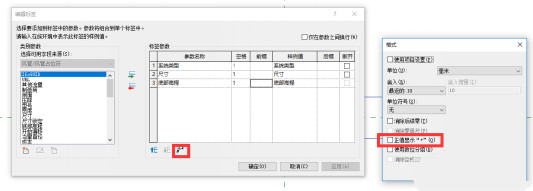

想要刪掉“+”“-”，需要打開“底部高程”的單位格式命名，打開如圖所示格式對話框，勾掉“正值顯示“+”(0)”即可，如圖所示。
