要為有加熱和制冷需求的區域計算體積，需要使用空間。 空間的體積計算以其房間邊界構件為基礎，以其基準面積乘以空間高度進行計算。在 Revit 中，面積和體積都計算到墻面(基于面層面以外的平面所計算的體積在項目升級后會有所不同)。 底部計算高度由(參照)“標高”和“底部偏移”指定。底部的默認計算高度為空間參照標高上方的 0' 0" (0.00 mm)。空間的垂直長度由“上限”和“高度偏移”指定。空間的默認垂直長度為底部(參照)標高上方的 8' 0" (2600 mm)。體積與鏈接文件

您應當對從現有房間所自動創建的空間的上限和邊界進行核對(在本地文件或鏈接模型中)，并在必要時重新定義這些上限值。在使用鏈接模型時，所有空間(和分區)都必須在主體文件中。 如果基于駐留在鏈接模型中的空間(和分區)進行體積計算與熱負荷和冷負荷分析，則不支持進行該計算和分析。面積和體積選項

如果在“面積和體積計算”對話框(“設計”選項卡 Revit關于空間的關于體積計算,Revit,中國BIM培訓網“房間和面積”面板下拉列表 Revit關于空間的關于體積計算,Revit,中國BIM培訓網“面積和體積計算”)中選擇了“面積和體積”選項，則額外的房間邊界構件可能會決定空間的垂直長度，并影響體積計算。 選擇了“面積和體積”選項時，空間邊界會捕捉到屋頂和天花板。如果選擇了“面積和體積”并且空間的垂直長度與某一個房間邊界構件的垂直長度相交，則會發生捕捉。“面積和體積”設置不會改變空間的底部和垂直長度屬性。

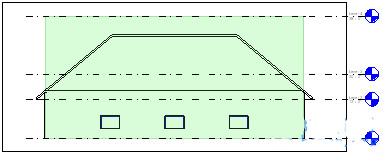

未設置“面積和體積”時空間的剖面視圖

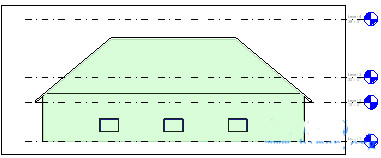

設置了“面積和體積”時空間的剖面視圖

Revit通過著色在平面視圖和剖面視圖中顯示空間。除跨越多個標高的空間(豎井和墻槽)外，為空間所指定的上限不應超過空間底部標高上方的下一個標高。 應選擇“面積和體積”(默認設置)，以更準確地計算體積以及獲得更準確的加熱和制冷分析。 如果不選擇“面積和體積”，空間邊界將捕捉到其垂直長度(并且空間的“體積”屬性將顯示為“未計算”)。 在 Revit 中默認選中“面積和體積”。
