許多伙伴使用Revit軟件還不會制作曲面幕墻頂，為此，下面小編就分享了Revit制作曲面幕墻頂?shù)脑敿毑襟E，希望有需要的朋友都來共同學習哦。

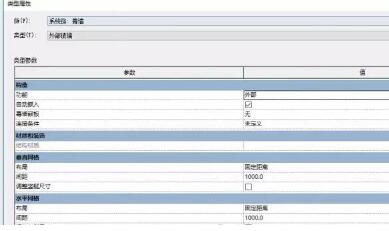

新建一個項目，繪制一個幕墻，屬性類型如圖所示。

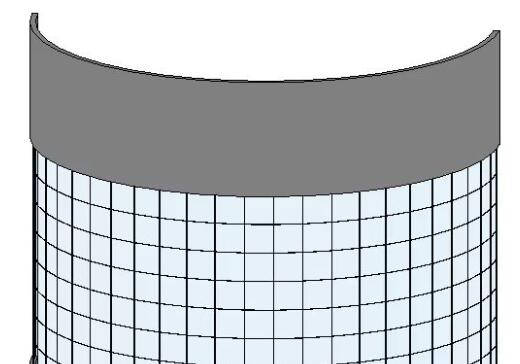

幕墻外形如圖所示：
要形成波浪曲線形的幕墻頂，需要用到拉伸屋頂，讓幕墻附著在曲線屋面上，這樣就能形成曲線的幕墻頂部。具體操作如下：
?、?選擇繪制拉伸屋頂，如圖所示。

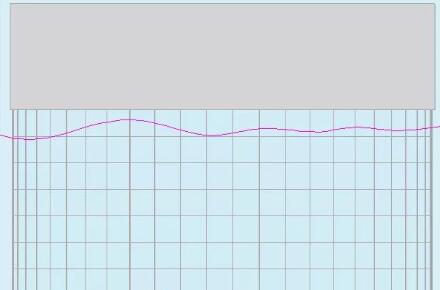

?、?拾取一個立面的平面繪制拉伸屋頂?shù)那€痕跡。

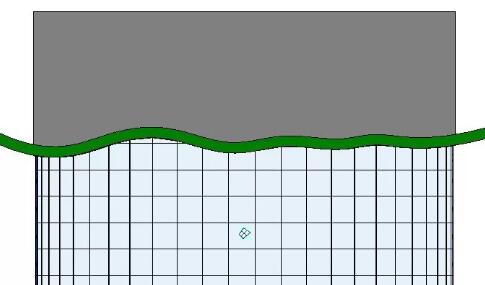

確認后繪制出曲線的拉伸屋頂，然后選擇幕墻使它附著在屋頂下，如圖所示。

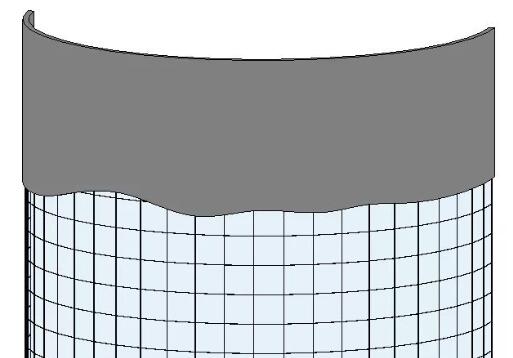

完成如圖所示。
選中屋頂，使用用永久隱藏“eh”命令，隱藏屋頂，就得到了想要的曲頂幕墻。
上文就講解了Revit制作曲面幕墻頂?shù)脑敿毑襟E，希望有需要的朋友都來學習哦。
