1、導入柱子結構平面圖

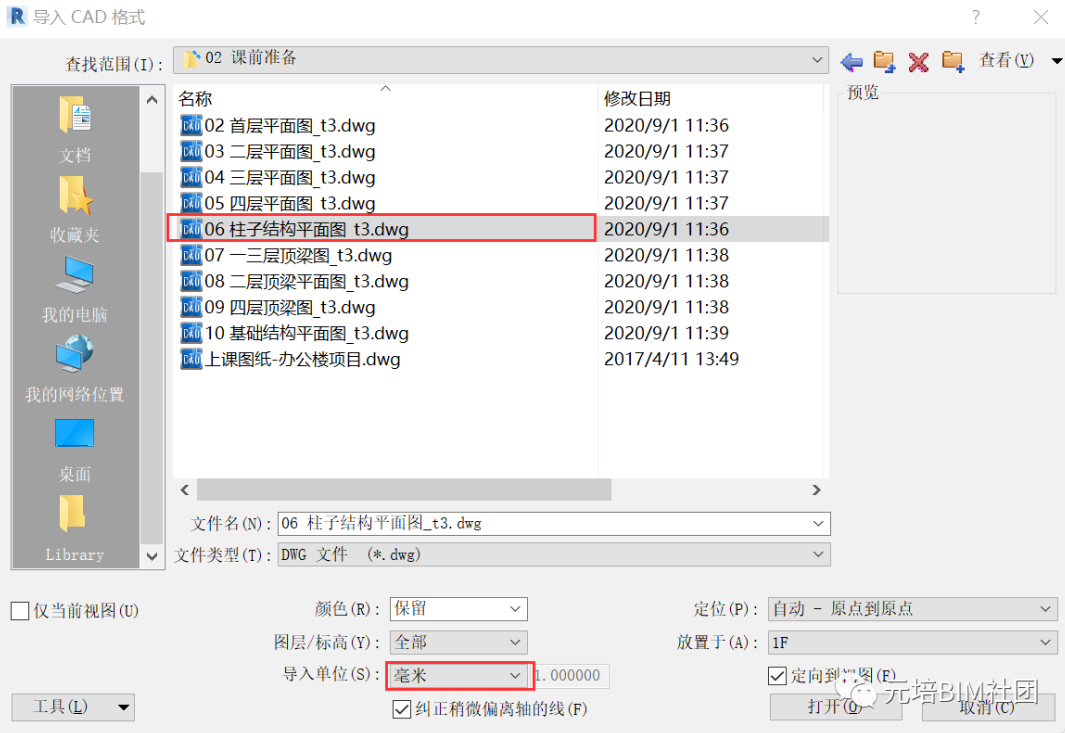

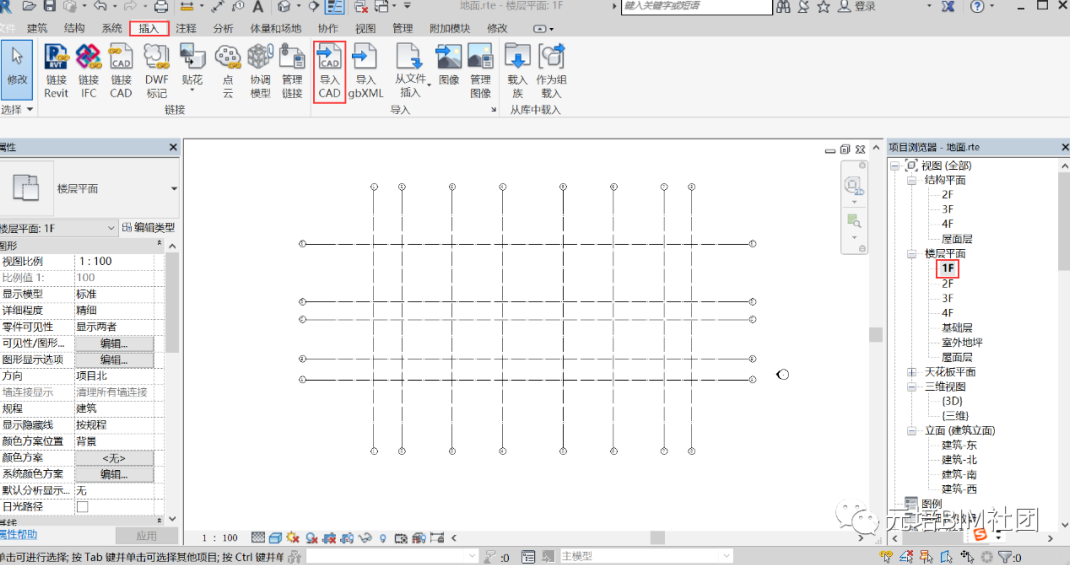

選擇“插入”選項卡下的“導入CAD”→選擇已有的“柱子結構平面圖”DWG格式，導入單位選擇“毫米”，如下圖所示

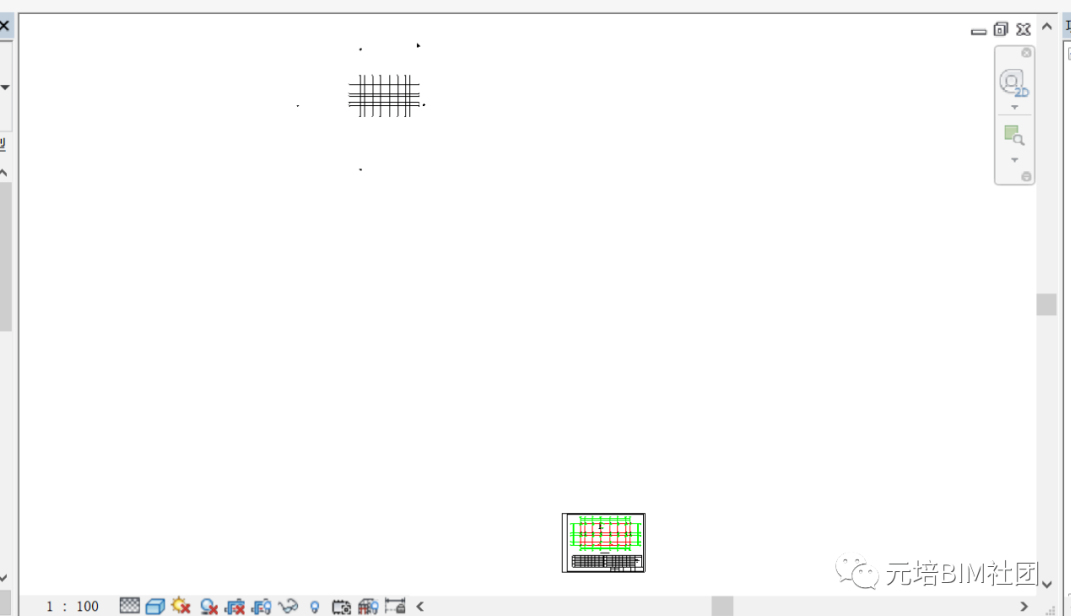

導入CAD后，不會顯示導入的CAD，這時需雙擊鼠標滾輪，則會出現如下圖所示的界面
（雙擊鼠標滾輪：會同時顯示所有的圖）

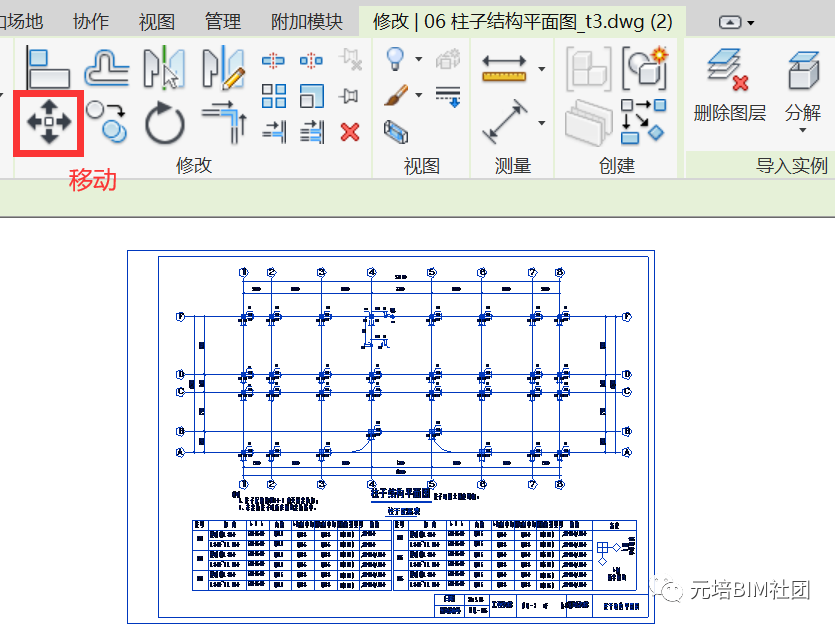

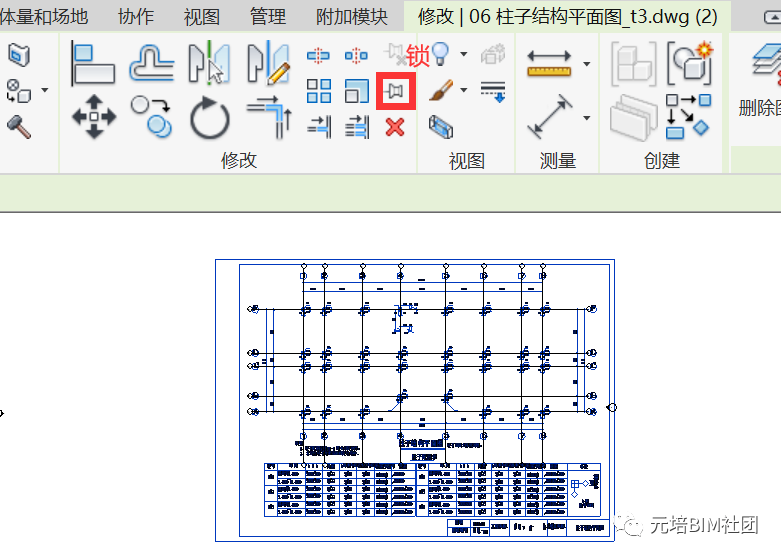

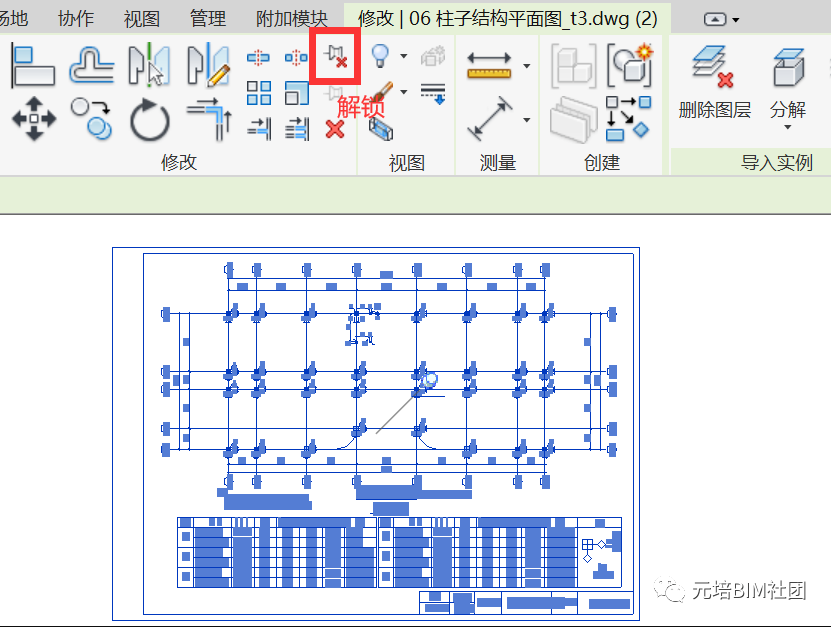

需將CAD圖紙解鎖→選擇“移動”選項卡→點擊1軸和A軸的交點→移動到所畫軸網的1軸和A軸的交點→上鎖（不上鎖的話，圖紙容易發生移動）
2、編輯柱子類型

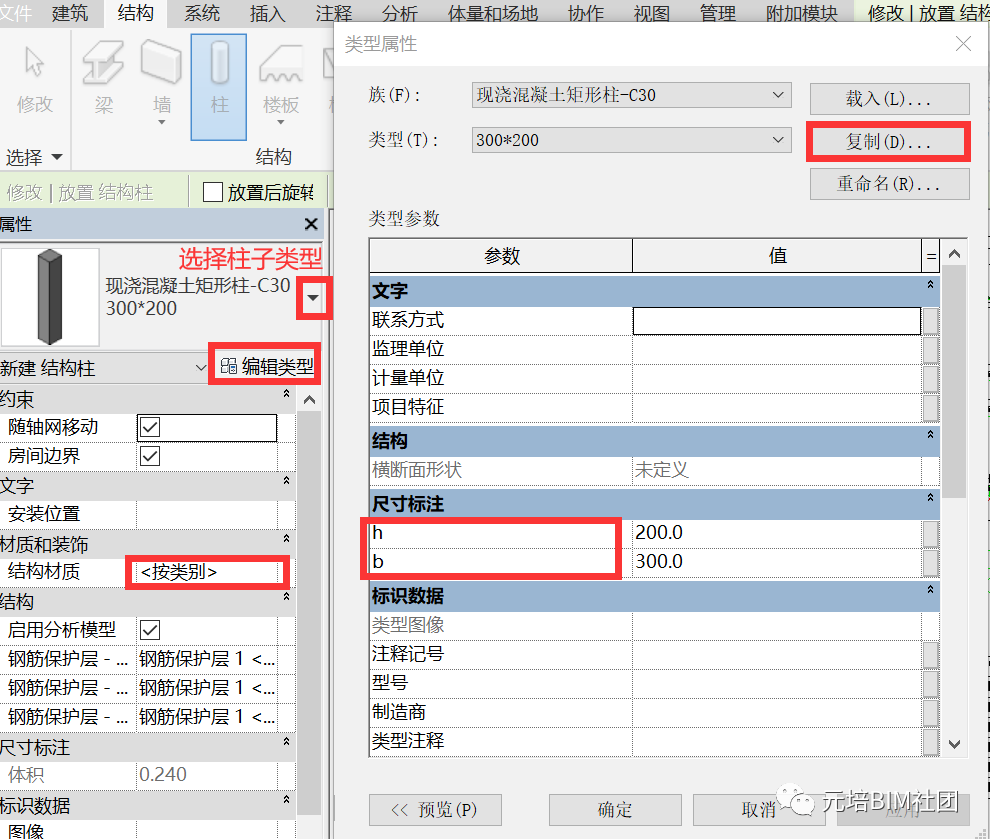

選擇“結構”選項卡下的“柱子”→選擇“高度”→選擇柱子類型為“現澆混凝土矩形柱C30”→點擊“編輯類型”→根據實際柱子尺寸，然后復制出相應的柱子尺寸，填寫b和h→更換柱子材質
3、繪制柱子

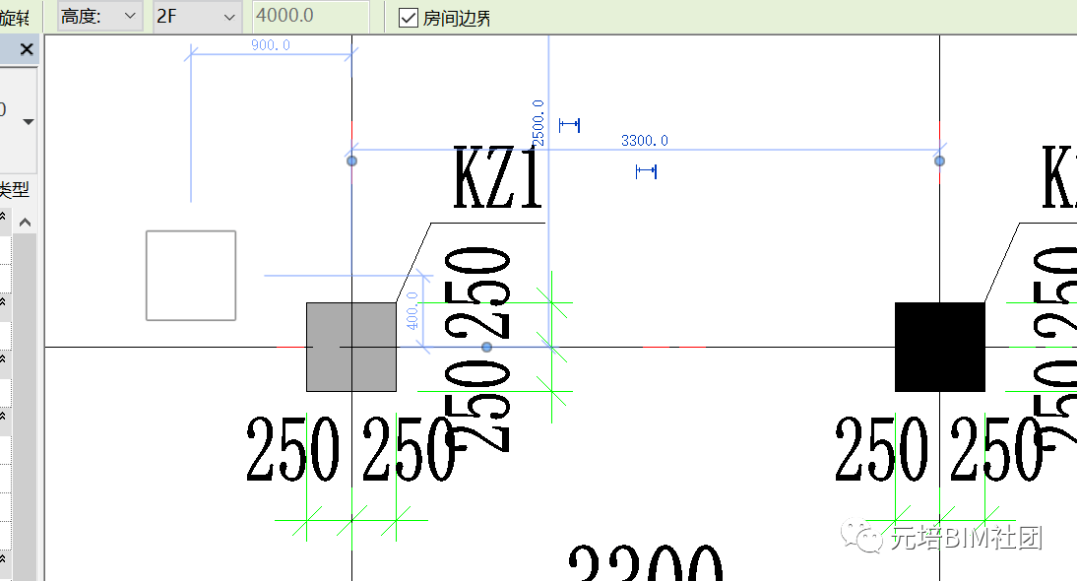

編輯好柱子類型后，可以開始繪制柱子，按照CAD圖紙給好的小方框安置柱子即可

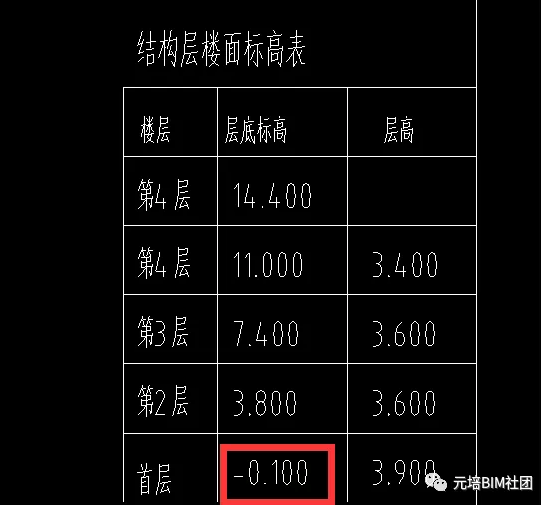

柱子全部畫完后，選中全部柱子，根據已有的CAD圖紙中的建筑標高和結構標高，來確定柱子的沉降，（本次例題是沉降100）

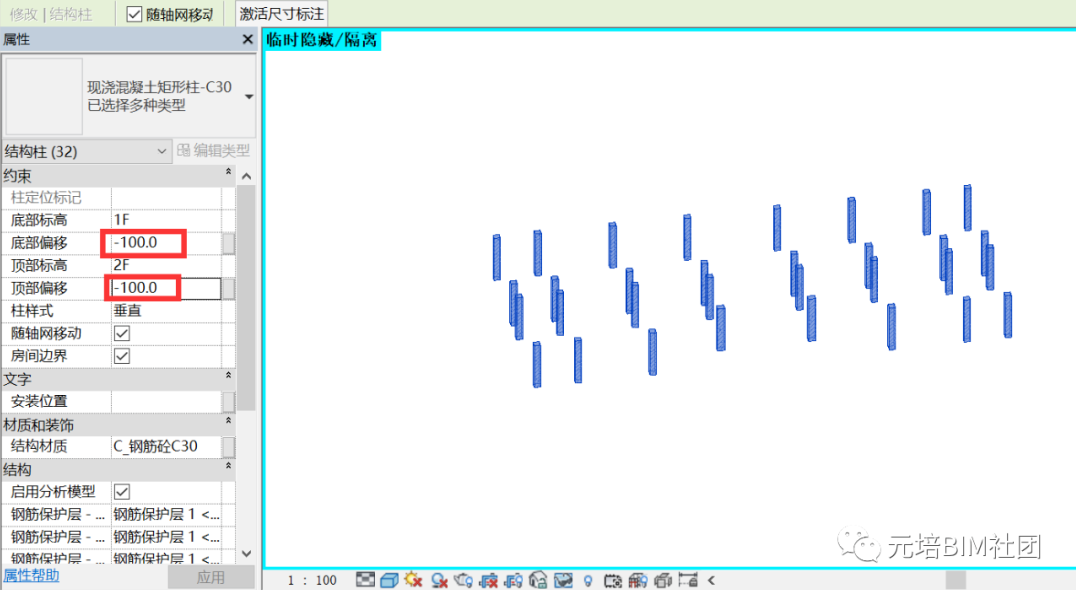

沉降時底部標高和頂部標高需同時改成“-100”
4、繪制三層柱子

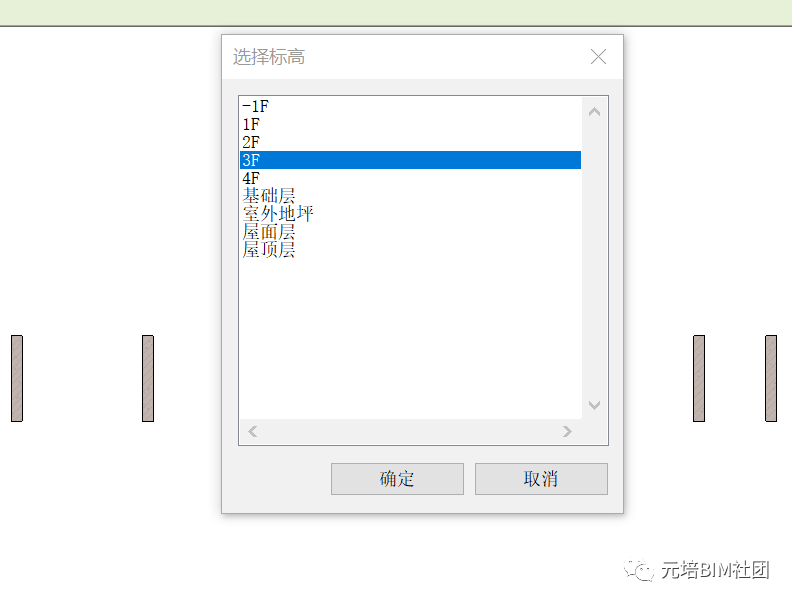

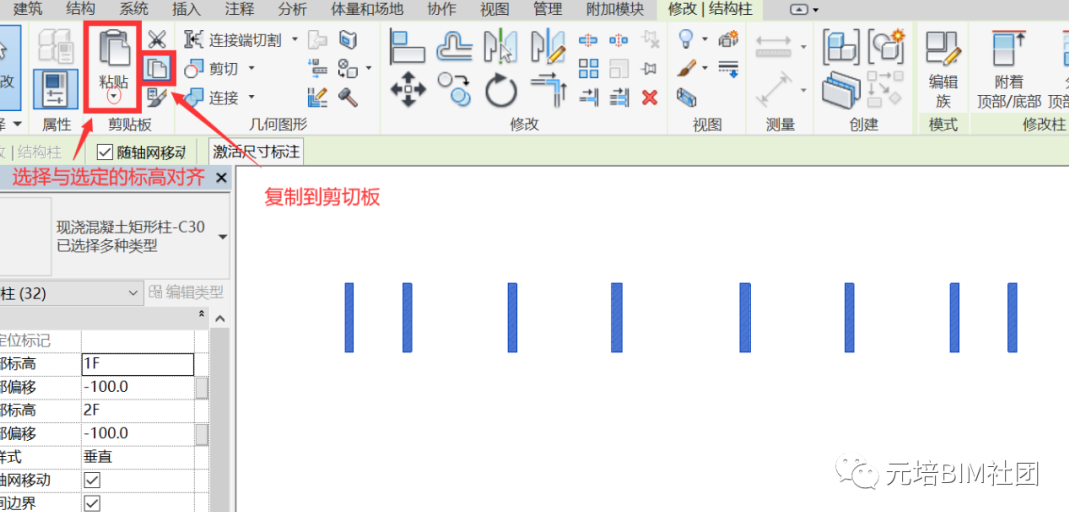

柱子全部畫完后，選中全部柱子→點擊“復制到剪切板”選項卡→再選擇“從剪切板粘貼”→選擇“與選定的標高對齊”→選中“3F”,點擊確定，如下圖所示

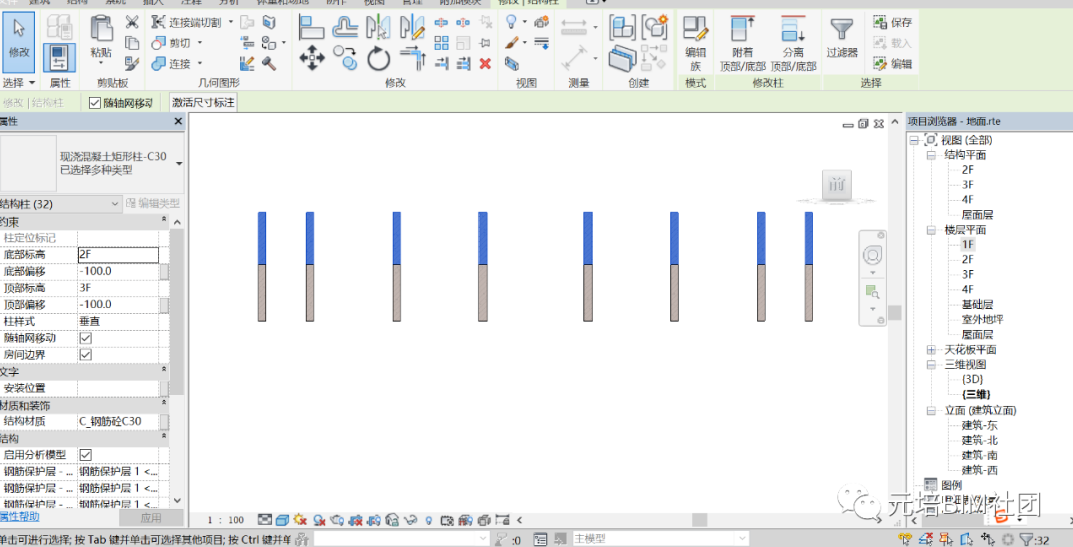

如碰到復制后，底部偏移和頂部偏移不是-100，選中柱子修改即可，柱子繪制完成，如下圖所示
