Revit是一種廣泛應用于建筑設計和建筑信息模型（BIM）的軟件。在使用Revit時，經常需要導入CAD文件作為參考或基礎圖紙。然而，有時我們可能希望在Revit中隱藏導入的CAD文件，以提高模型的可視性和性能。下面介紹一些如何隱藏Revit導入的CAD文件的方法。
1. 選擇CAD文件：首先，在Revit的項目瀏覽器中找到并選擇需要隱藏的CAD文件。

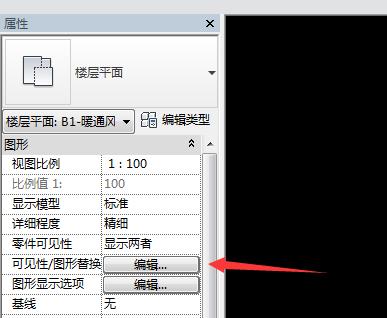

2. 使用隱藏命令：在Revit界面的頂部工具欄中，找到并選擇“視圖”選項卡。然后，在“圖形顯示選項”組中，點擊“隱藏/顯示元素”按鈕。這將打開一個對話框，可以用于隱藏或顯示不同元素和文件。
3. 在對話框中隱藏CAD文件：在“隱藏/顯示元素”對話框中，選擇“隱藏導入”選項卡。在這個選項卡中，你將看到所有導入的CAD文件的列表。選擇需要隱藏的CAD文件，并點擊“隱藏”按鈕。
4. 應用隱藏設置：點擊“隱藏/顯示元素”對話框底部的“應用”按鈕，以將隱藏設置應用到Revit模型中。現在，已經成功隱藏了選擇的CAD文件。
需要注意的是，隱藏導入的CAD文件后，它們將在Revit模型中不可見。這意味著你將無法編輯或查看這些文件，直到你取消隱藏設置。
隱藏Revit導入的CAD文件可以幫助清除Revit模型中的雜亂元素，提高模型的可視性和性能。當你只需要關注模型本身而不需要參考CAD文件時，這個功能尤其有用。然而，如果需要重新查看或編輯CAD文件，可以簡單地取消隱藏設置即可。
總的來說，通過使用Revit的隱藏功能，可以方便地隱藏導入的CAD文件，使得Revit模型更加簡潔和易于操作。
