Revit是一款廣泛使用的建筑設計軟件，用于創建和管理建筑模型。在Revit中，正確配制柱子的鋼筋是非常重要的，因為它直接關系到建筑物的結構安全和強度。
以下是如何正確配制Revit柱子的鋼筋的步驟：
1. 創建柱子：在Revit中，首先需要創建柱子。選擇柱子工具，并在平面圖中繪制柱子的輪廓，然后確定柱子的高度。
2. 定義柱子的屬性：在創建柱子后，需要為柱子定義適當的屬性，如材料類型、截面形狀和尺寸。在屬性編輯器中選擇適當的選項，并填寫相關的數值。
3. 設定柱子的鋼筋布置：在Revit中，可以通過添加鋼筋來增強柱子的強度。選擇“修改”工具欄中的“添加鋼筋”選項，并在柱子的截面上繪制鋼筋的形狀和位置。
4. 調整鋼筋的屬性：在繪制鋼筋后，可以對其進行進一步的調整。選擇鋼筋，并在屬性編輯器中修改其屬性，如直徑、彎曲半徑和間距。

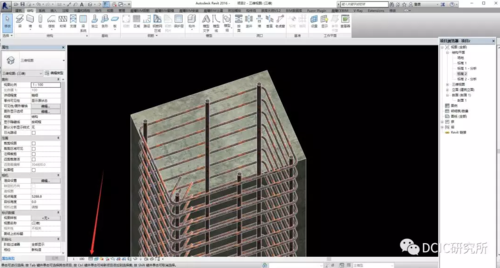

5. 查看鋼筋的三維模型：在Revit中，可以隨時查看鋼筋的三維模型，以確保其與柱子的結構一致。選擇“3D”視圖，并使用鼠標旋轉視圖以查看鋼筋的布置情況。
6. 進行結構分析：在配制完成后，可以進行結構分析以驗證柱子的鋼筋布置是否滿足設計要求。選擇“分析”工具欄中的“結構分析”選項，并按照提示進行操作。
通過以上步驟，我們可以正確配制Revit柱子的鋼筋，并確保其符合結構安全和強度的要求。使用Revit進行鋼筋配制不僅可以節省時間和成本，還可以提高建筑模型的準確性和可視化效果。
