Revit是一種專業的建筑信息模型（BIM）軟件，廣泛應用于建筑設計和施工過程中。在Revit中，CAD底圖的導入是一個非常重要的步驟，它可以幫助設計師在建筑項目中使用已有的CAD文件作為參考，以簡化建模過程和提高工作效率。
Revit中的CAD底圖導入非常簡單，只需按照以下步驟操作：
1. 打開Revit軟件，并創建一個新的項目。
2. 在Revit菜單中選擇“插入”選項卡。
3. 在“插入”選項卡中，點擊“導入CAD”工具按鈕。

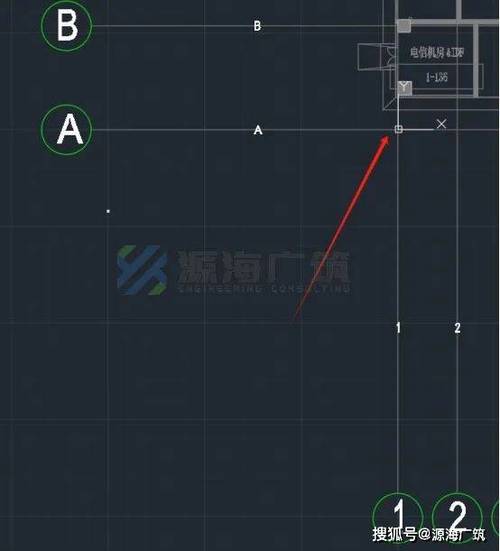

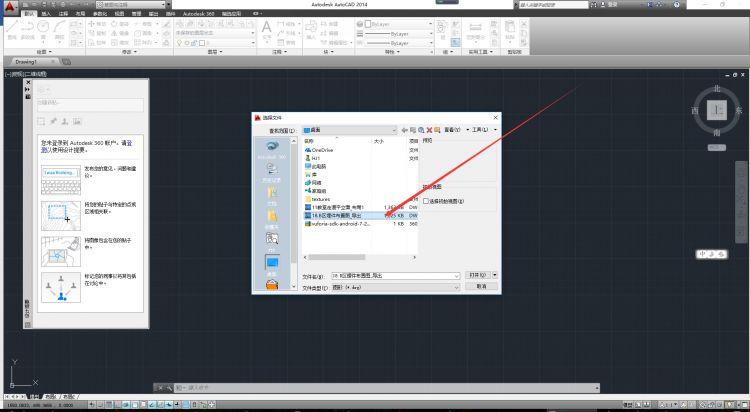

4. 在彈出的對話框中，選擇要導入的CAD文件，并點擊“打開”按鈕。
5. 在彈出的“CAD導入設置”對話框中，可以根據需要進行一些設置。例如，可以選擇導入的CAD圖層，設置導入的比例尺等。
6. 點擊“確定”按鈕，Revit將會自動將CAD底圖導入到項目中。
導入CAD底圖后，可以根據需要進行一些編輯和調整。例如，設計師可以根據CAD底圖上的線條和標注來創建Revit中的墻體、樓板等建筑元素。此外，還可以通過對CAD圖層的控制來隱藏或顯示特定的信息。
CAD底圖的導入在建筑設計和施工過程中非常有用。它可以幫助設計師更好地理解現有的建筑結構和布局，提供一個基準來進行設計工作。此外，在施工過程中，參考CAD底圖可以幫助施工人員更好地理解設計意圖，并確保施工的準確性。
總之，Revit中的CAD底圖導入是一個簡單而重要的步驟，它為設計師提供了一個參考基準，并提高了建筑設計和施工過程中的工作效率。
