“我們深知，掌控建筑與室內設計項目需要應對錯綜復雜的局面。項目往往涵蓋極廣的專業范疇、需要極高的資本投入、以及對落地有嚴苛的時限要求。本文由我們的 BIM 正向設計總監 Sara Schneider 撰寫， 旨在解構設計與項目管理關系中固有的宏觀挑戰 。文章輔以插圖、由實踐歸納出的分析動畫、以及與客戶、合作伙伴和各專業供應商間多年共事所沉淀的專業洞察，作為有力佐證。我相信，我們的分析能夠清晰勾勒出您在參與項目整個生命周期中可能面臨的挑戰和阻礙，并同時為您提供極具參考價值的、可復刻的落地案例分析和明確解決方案。 在客觀事物事務所，我們的工作遠不止創造結構 - 我們筑造人本體驗。 「客觀 事物 」 ，作為我們?cè)O(shè)計精神的體現，代表著對真理、公正的堅守，以及對每個項目內在背景和敘事脈絡的深刻理解。無論是建造一座永久性的建筑綜合體，還是為全球時尚發布會打造一個先鋒的、臨時性體驗結構 - 我們的設計理念追求 設計構想上的卓越 ，更要求其搭配 絕對的精確把控 和 基于空間性能的落地完成度 。” 創始合伙人, 創意及運營總監 | 客觀事物事務所

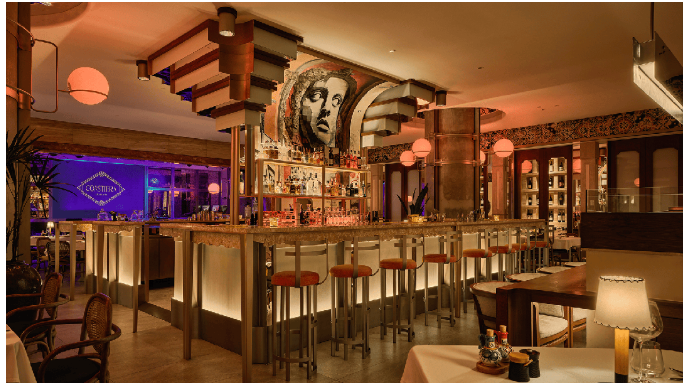

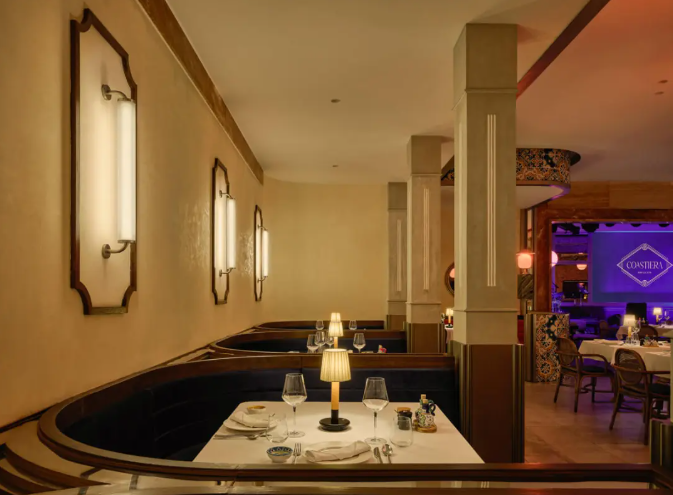

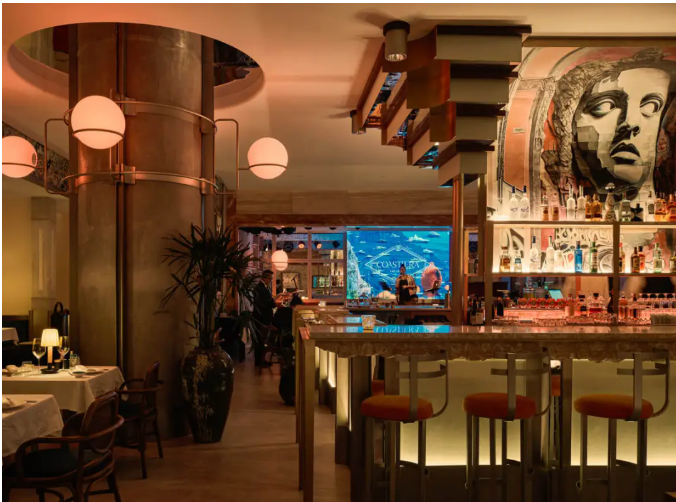

建筑未來：客觀事務事務所的 BIM 正向設計工作流程是超豪華設計與臨時性體驗建筑在中國本土的新范式 Architecting the Future: objective OBJECT Studio's BIM Workflow is the New Paradigm for Ultra-Luxury Design and Ephemeral Experiential Architecture in China 客觀事物事務所自成立之初，就將設計落地錨定于一個獨特的、有變革性的流程 - 基于 Revit 實現的 BIM (Building Information Modeling - 建筑信息模型) 「 正向設計 」 。我們 的每一名創始成員都擁有 至少十余年的 Autodesk Revit 專業使用經驗 這不僅僅是一個簡單的軟件選擇，更是一種對風險緩解 、可預見性建模 和成果絕對確定性 的承諾。我們認為，BIM 正向設計是超豪華建筑和跨界型設計項目在全球的行業標桿。 傳統線性流程 vs 客觀事物 BIM 正向設計體系 落地實景照片對比BIM數字模型資產
差異所在：從碎片化圖紙到高度集成數據
the discrepancy: from fragmented drawings to integrated data
BIM 正向設計范式：可預見確定性的根基
the BIM paradigm: a foundation of predictive certainty
終極價值主張：有針對的確定性
the ultimate value proposition: targeted certainty
超越建造：創意釋放
beyond the build: creative liberation
客觀事物事務所的承諾
the objective OBJECT Studio pledge
差異所在：從碎片化圖紙到高度集成數據 The Discrepancy: From Fragmented Drawings to Integrated Data

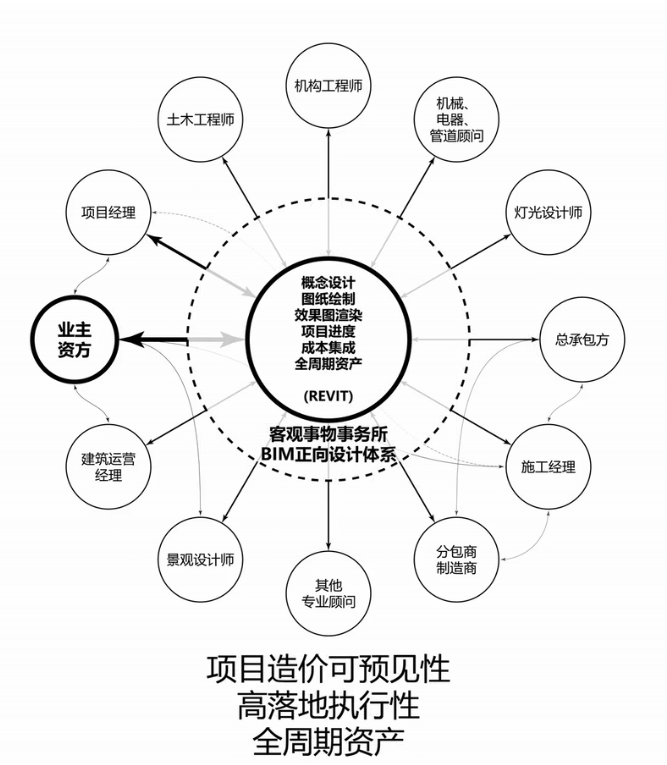

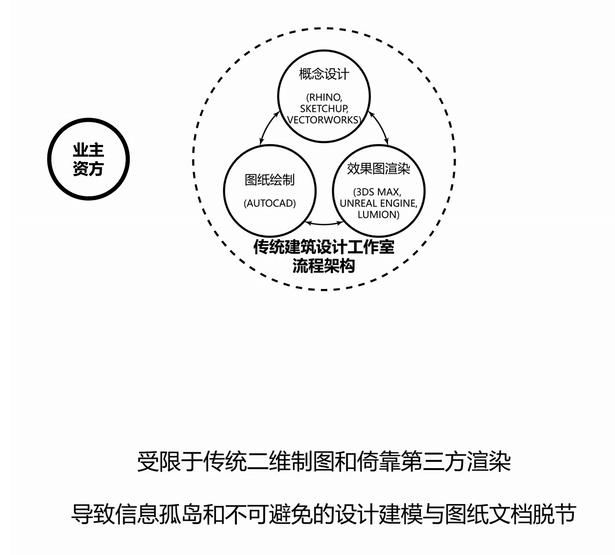

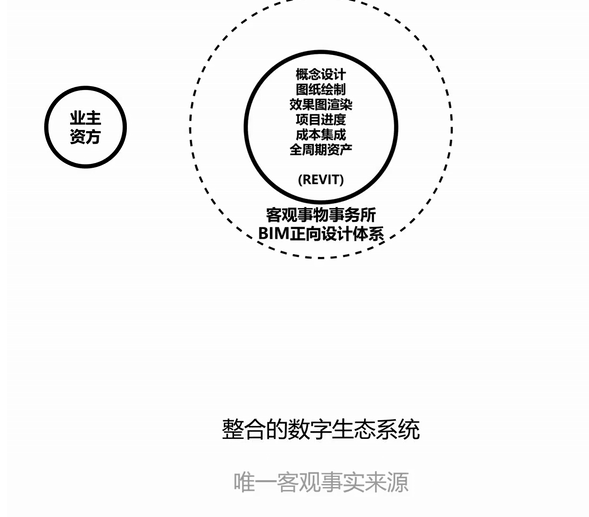

近幾十年來，大多地區，尤其在中國本土的建筑設計標準流程一直依賴于碎散的步驟：在 Rhino 和 SketchUp 中設計概念模型，在 AutoCAD 中制圖，并外包靜態渲染圖。這種模式直接導致了信息孤島 和不可避免的設計建模與圖紙文檔脫節 。 我們對客戶的承諾意味著對更高標準的要求。客觀事物事務所采用整合的數字生態系統，Revit 中的 BIM 模型直接作為項目的唯一客觀事實來源 ，用于產生圖紙文檔、實時渲染圖和完整的數據信息庫。 唯一客觀事實來源 - 整合施工文檔、實時渲染和完整數據信息庫 唯一客觀事實來源 - 各相關專業可有序推進 - 實現項目完美落地
BIM 正向設計范式：可預見確定性的根基 The BIM Paradigm: A Foundation of Predictive Certainty

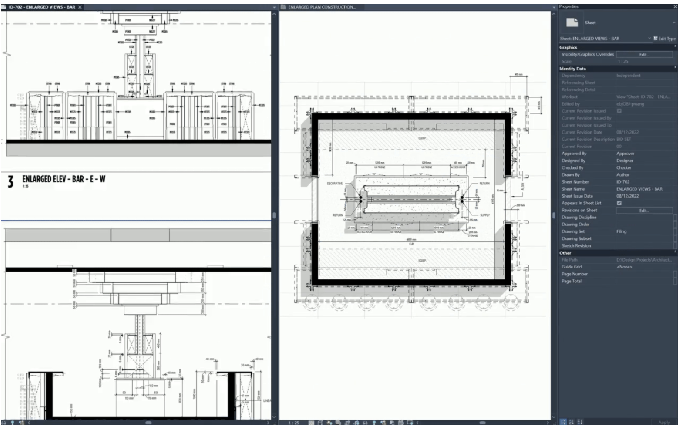

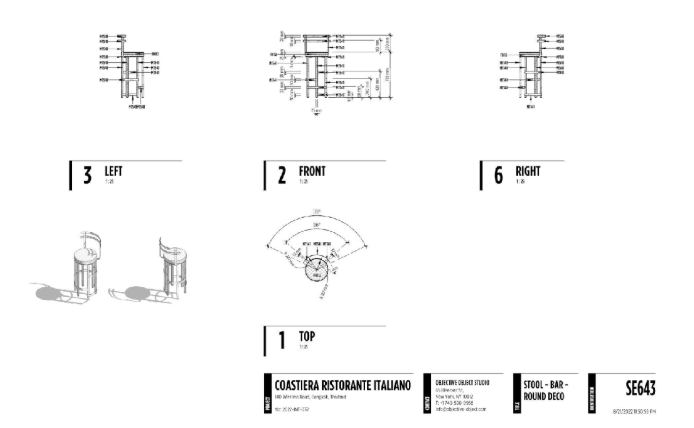

客觀事物事務所專有的、由 Revit 驅動的 BIM 正向設計工作流程，經過持續打磨，具備呈現毫米級墻面材質表層的非凡細節。這確保從概念設計階段到施工制造階段空前的準確性 ，并從根本上降低項目風險外溢 。我們會系統性地在各階段提升完善模型的 「發展程度 」( LOD - Level of Development)，以保證設計體塊和相關數據從最初的概念體量(LOD 100級)穩固躍升到精確的、可用于施工的文檔(LOD 400級或更高)。 模型精度案例 - 定制吧臺設計 - 模型族 & 墻面灰泥涂料厚度細節 項目全定制家具、燈飾設計 - 深化圖紙案例 - 客觀事物事務所 高精度建模規范與制圖紀律 - 配合跨尺度設計范疇 I. 無與倫比的精確度與協調能力 I. Unrivaled Precision and Coordination
我們的模型不只是數字精雕；它是所有建筑、結構、室內、消防、機械/電器/管道(MEP - Mechanical, Electrical, and Plumbing) 、軟裝、及燈具系統 的實時文檔 。 這種即時、自動的協調更新，幾乎全面杜絕了業內常因圖紙不一致而導致的代價高昂且極其耗時的差錯。 II. 內置質量自檢系統的優勢 II. The Advantage of Inherent Quality Assurance

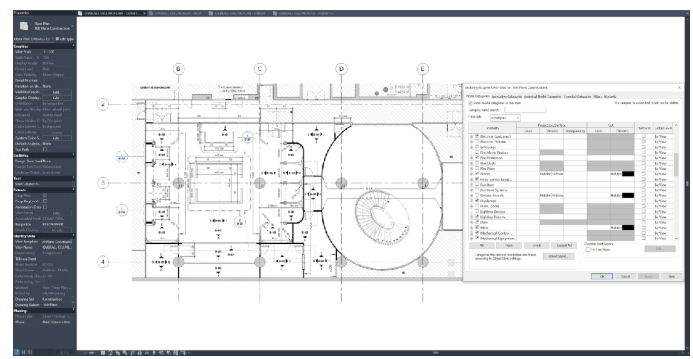

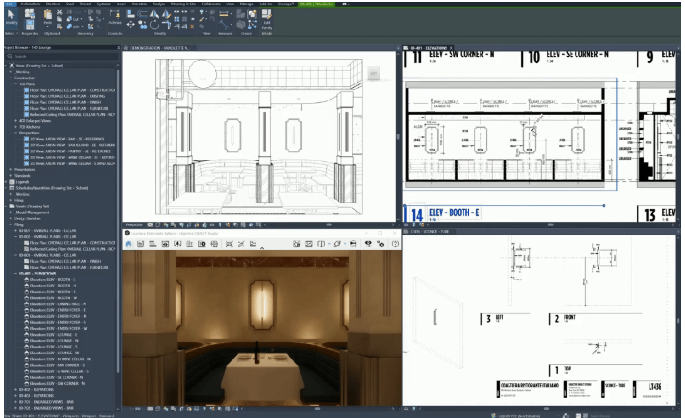

事務所自行研發定制的 BIM 正向設計模板、項目推進方式和模型族不僅只為了便于制圖，更是為了實現自我校驗。這一系列嚴謹?shù)捏w系承擔起內置錯誤檢測機制 ，時刻提醒我們的設計師嚴守規劃和制圖紀律。因此，我們的圖紙文檔不僅準確，且自身可被作為可靠的質量保證工具 。 定制模板及嚴謹深化流程 - 模型可用于預判施工難點與潛在沖突 III. 通過中央集成式文檔共享實現全球速度 III. Global Velocity Through Centralized Worksharing
我們利用中央 BIM 服務器上的云端工作共享，讓整個團隊可跨越大洲在同一個主模型下共同協作 。通過創造這樣一個通用數據環境 (CDE - Commen Data Enviroment)，消除碎片化的數據流。 無縫銜接、同步進度 ： 當項目需要時，我們的全球性分布式團隊能夠確保項目不間斷地推進，進而消除延遲。這種 24/7 工作流程可以提高了我們的交付時效，最大限度地發揮出「腦力速率 」(Intellectual Velocity)。 實時沖突解決 ： 在中央模型中的每次調整和編輯都是實時且留底記錄的。軟件會提供實時數據沖突警告，促使團隊設計師、顧問和承建方間妥善進行溝通協調。
高 項目造價波動，進度延期，未知運營盲點 項目造價可預見性 ，高落地執行性，全周期資產
終極價值主張：有針對的確定性 The Ultimate Value Proposition: Targeted Certainty
我們的 BIM 正向設計體系會根據項目周期長短，針對性體現其 蘊含的具體優勢 。 財務建模： 我們部署 5D BIM 「成本集成 」 來對項目的龐大范疇進行外科手術般的預算控制。它能在所有階段提供資金支配可預測性和即時成本可見性，對于以數年計和上億投資的項目至關重要。 生命周期價值： 永久建筑物的復雜性需要 BIM 正向設計模型成為客戶所擁有的數字孿生體 - 一個 6D BIM 「 全周期資產 」 。它 集成運營、能耗、維護計劃和保修信息，不斷校驗建筑本體在50年以上的生命周期內是否保持最高的性能和效率。 客觀事物事務所 - LUX 極 | 頂尖極致設計 - 案例 資源調配建模： 我們利用 4D BIM 「 進度集成 」 來模擬整個設計、生產、采購、運輸、安裝和拆除工序窗口。這對于龐雜的場地環境至關重要，它能夠優化人力資源調度和進、出場通道安排，以保障施工工作在緊迫的時間窗口內按時完成。 生產與結構完整性： 臨時性 結構通常依賴復雜且非標準的幾何構件。我們的 BIM 正向設計模型為裝配式模塊 - 如CNC切割、定制木作加工、可編程機械臂焊接等 - 提供毫米級精度，確保臨時結構構件、燈光桁架、產品展示、凈空高度、消防設備及人員疏散路徑得以完美協調且安全穩固，進而保證項目符合當?shù)胤煞ㄒ?guī)。 客觀事物事務所 - EXP 浸 | 前沿體驗設計 - 案例
超越建造：創意釋放 Beyond the Build: Creative Liberation
我們對 BIM 正向設計的依托遠不止為滿足項目交付時效，更是為解放我們的人才 ，以拓展用于設計本身上的探討 。 鑒于我們的項目可支配經費是按小時預估、收取、及審核的，我們無法接受設計師因落后的工作制度，被迫花費一整天時間手動核對圖紙上的錯誤，平白增加客戶的成本。先進的 BIM 正向設計體系在很大程度上避免了這種機械性的苦差事，讓我們可以將節省下來的時間主動投入到 項目初期調研 、背景分析 、設計深化 以及協調顧問和施工方 的工作中， 而非重復性的圖紙修改中 。這種戰略性的重點調配保證了您項目的概念框架在執行過程中被不斷完善豐富 ，而不是被持續稀釋。
