4.5如何連接導線？

自動生成導線、手動繪制導線、導線的國內標準介紹、如何繪制直導線與直角導線

4.5.1繪制導線

Revit里提供了三種繪制導線的工具：弧形導線、樣條曲線導線和帶倒角導線。使用該工具可以在平面圖中的電氣構件之間手動創建配線。

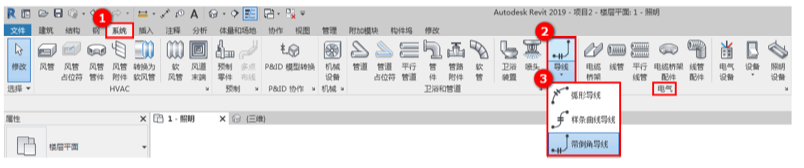

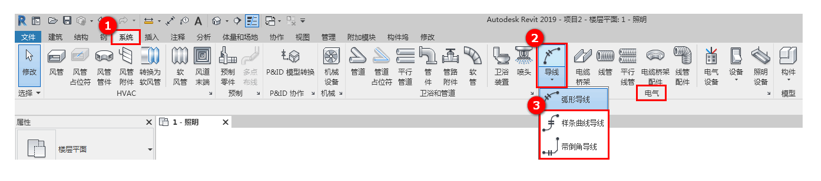

單擊“系統”選項卡下方“電氣”面板中的“導線”工具下拉按鈕，然后在下拉列表中選擇一種導線樣式。如圖4.5-1所示。

4.5-1

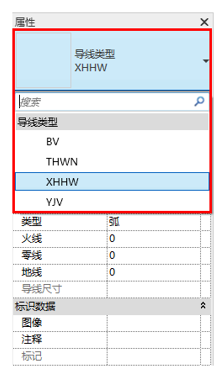

單擊“屬性”面板中的“類型選擇器”下拉按鈕，在“類型選擇器”下拉列表中選擇導線類型。“電氣設置”對話框中指定了可在中選擇的導線類型。如圖4.5-2所示。

4.5-2

在功能區上，選擇了“在放置時進行標記”，會在繪制時自動標記導線。

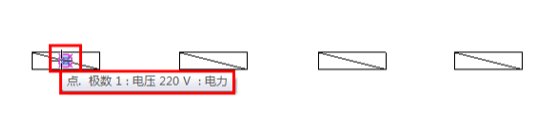

將光標移動到要連接的第一個構件上，當光標移動到電氣構件上時，將顯示捕捉，連接時必須將配線連接到連接件捕捉。如圖4.5-3所示。

4.5-3

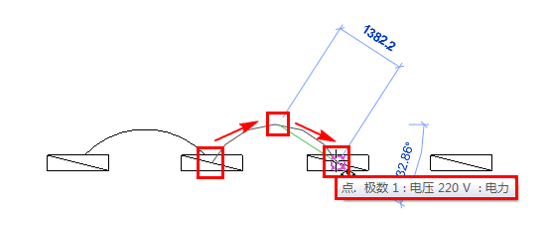

單擊鼠標左鍵指定導線回路的起點位置，然后將光標移動到要連接的構件中間的某個點，再單擊鼠標左鍵以指定中點，最后將光標移動到下一個構件上，然后單擊連接件捕捉以指定導線回路的終點，或者單擊繪圖區域的開放區域以指定回路。如圖4.5-4所示。

4.5-4

4.5.2導線的應用

在中國的電氣施工圖中，導線一般采用直導線繪制。而在Revit中沒有專門提供用于繪制直導線的工具。

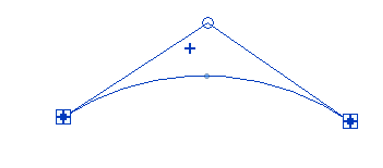

弧形導線：選擇三個點，繪制一條弧線作為導線。如圖4.5-5所示。

4.5-5

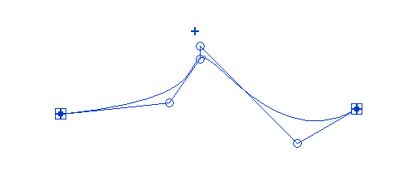

樣條曲線導線：選擇三個或三個以上的點，繪制一根樣條曲線作為導線。如圖4.5-6所示。

4.5-6

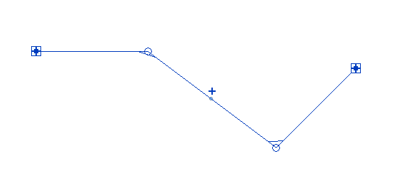

選擇三個或三個以上的點，每個點依次用直線連接后并倒角作為導線。如圖4.5-7所示。

4.5-7

使用“弧形導線”和“樣條曲線導線”繪制的導線都屬于弧的類型，而使用帶倒角的導線屬于帶倒角的類型。用戶可以將弧形導線理解為是樣條曲線的一種特殊情況，即只有一個頂點的樣條曲線導線。

4.5.3繪制直導線

單擊“系統”選項卡下方“電氣”面板中的導線下拉按鈕，在下拉列表中選擇“樣條曲線導線”或“帶倒角導線”。如圖4.5-8所示。

4.5-8

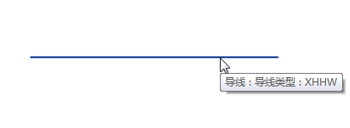

在繪圖區域單擊鼠標左鍵，確定直導線的起點位置，起點可以是設備的連接件，也可以是視圖中的任意點。接著移動光標，單擊鼠標左鍵確定直導線的終點，然后按ESC鍵退出導線編輯模式。如果終點是電氣連接件，導線滬指命令自動結束。如圖4.5-9所示。

4.5-9

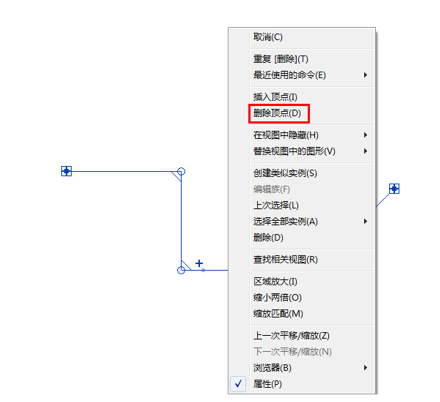

選中需要變成直導線的導線，單擊鼠標右鍵選擇“刪除頂點命令”。如圖4.5-10所示。

4.5-10

移動光標，在導線上捕捉需要刪除的頂點，被捕捉到的頂點將高亮顯示。如圖4.5-11所示。

4.5-11

然后在繪圖區域中單擊鼠標左鍵，完成指導線的繪制。如圖4.5-12所示。

4.5-12

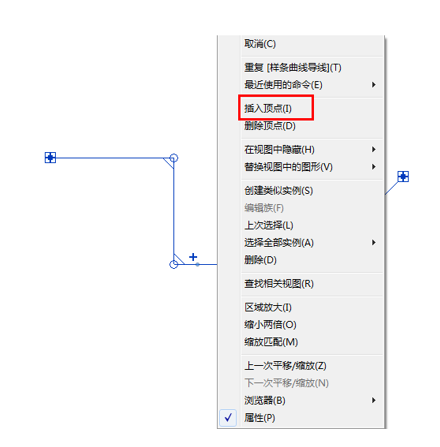

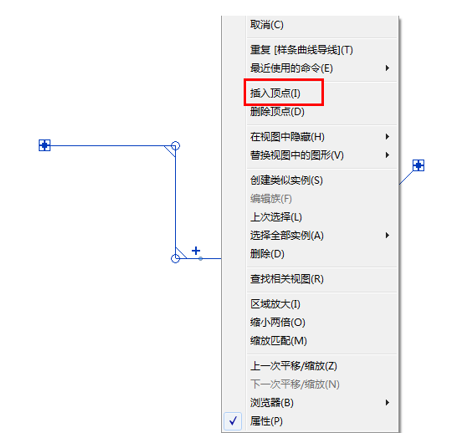

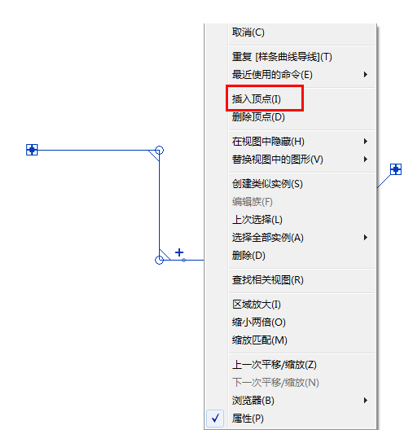

選擇需要修改為直角的帶倒角導線，單擊鼠標左鍵選擇“插入頂點”命令。如圖4.5-13所示。

4.5-13

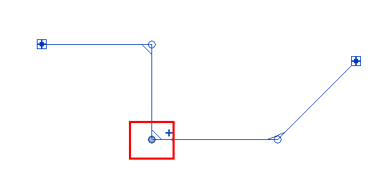

選擇“移動光標”，用鼠標選擇倒角區域內的一個點，單擊鼠標左鍵。新天添加的點會使得倒角變?yōu)橹苯?。如圖4.5-14所示。

4.5-14

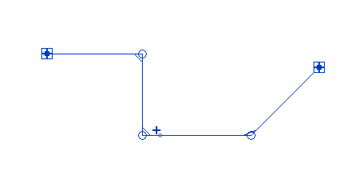

繪制完成后如圖4.5-15所示。

2.5-16

課后思考：電氣設備的負荷要求是怎樣的？
