2.1如何繪制管道?
管道平面定位、怎么調整管徑、標高、 立管的繪制、管道占位符
2.1.1新建項目

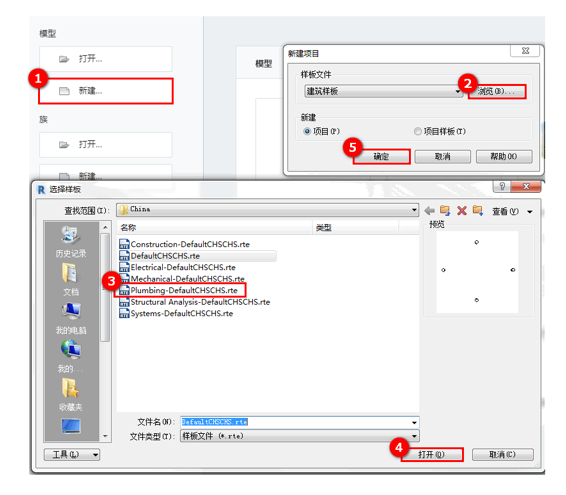

打開Revit軟件,單擊“應用程序菜單”下拉按鈕,選擇“新建”——“項目”,彈出“新建項目”對話框,單擊“瀏覽”選擇“Plumbing-DefaultCHSCHS.rte”樣板文件“打開”,然后點擊“確定”完成。如圖2.1.-1所示。

2.1.-1
2.1.2繪制管道

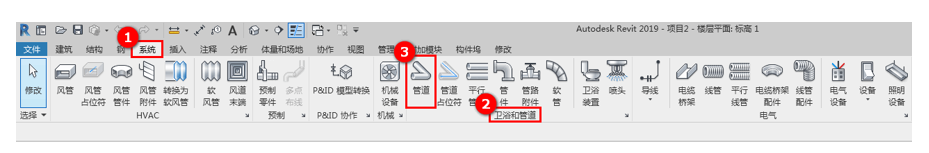

單擊“系統”選項卡切換至系統功能區,單擊“衛浴和管道”面板中的“管道”工具,或使用快捷鍵“PI”。如圖2.1-2所示。

2.1.-2

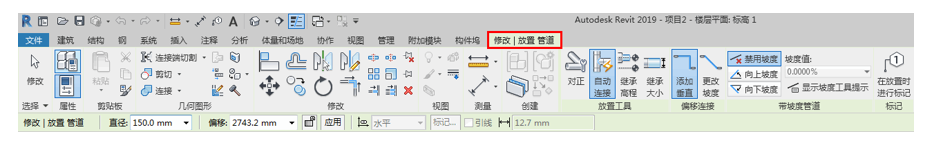

打開“修改/放置管道”上下文選項卡。如圖2.1-3所示。

2.1-3

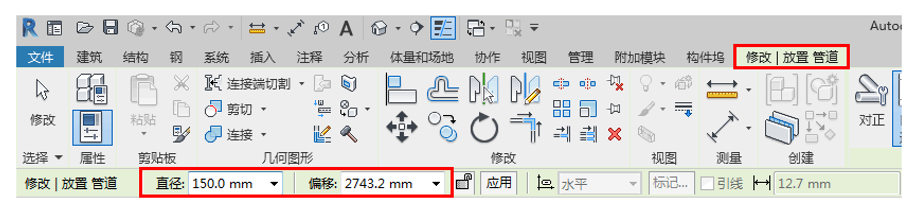

在功能區下方可以看到“修改/放置管道”選項欄,在選項欄中可以修改管道的“管徑”以及“偏移值”參數。如圖2.1-4所示。

2.1-4

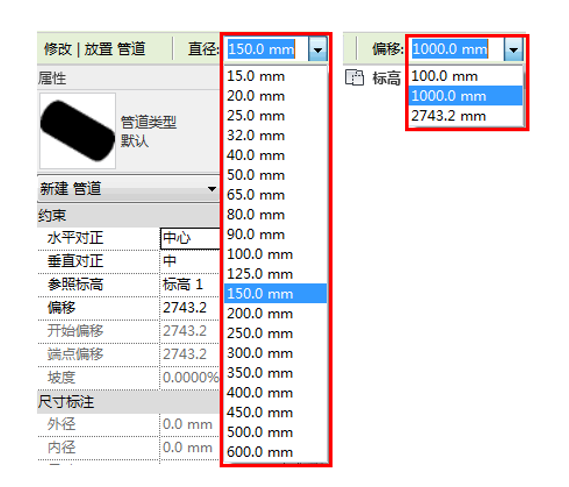

通過單擊“管徑”參數下拉按鈕,選擇符合自己所需的管徑大小,或者直接在參數欄中輸入符合“尺寸目錄”的管徑數值來確定管徑的大小。同樣的,在“偏移”參數欄中輸入數值來確定管道的相對標高,并且通過下拉按鈕,可以選擇常用標高值。如圖2.1-5所示。

2.1-5

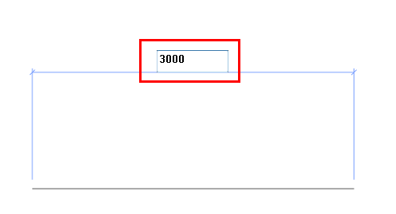

設置完成之后,單擊鼠標左鍵,定位管道起點,向任意方向移動鼠標,再次點擊鼠標左鍵,定位管道終點結束繪制,完成橫管的繪制。在確定起點之后,直接輸入數值,可以確定管道的長度,接著單擊回車鍵完成繪制。如圖2.1-6所示。

2.1-6

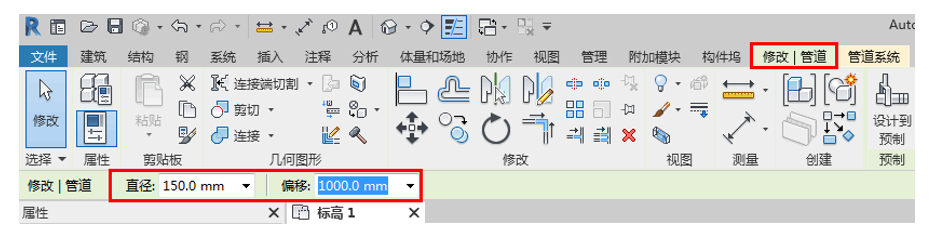

管道繪制完成之后,若還想修改管道的相關參數,可以單擊需要修改的管道,將會彈出“修改/管道”上下文選項卡。我們可以通過修改“修改/管道”選項欄中的參數來調整管道。如圖2.1-7所示。

2.1-7

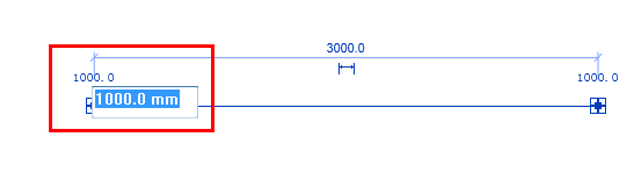

也可以通過單擊繪圖區域中管道的相關參數進行“編輯起點偏移”、“編輯終點偏移”以及“編輯尺寸標注長度”的調整。如圖2.1-8所示。

2.1-8
2.1.3繪制立管
在了解了如何在平面圖中繪制橫管之后,接著來繪制立管。在平面圖當中,我們通過兩點一線的方法,將橫管進行定位,并繪制出來。那么立管我們需要怎么繪制呢?
在平面圖當中,根據詳細程度的不同,橫管以單線或者矩形表示,所以我們可以通過定位起點以及終點的方式將它繪制出來。而立管在平面視圖中則以圓或者帶十字的圓來表示管道的橫截面,無法再通過繪制橫管的方法來定位管道的起點以及終點。如圖2.1-9所示。

2.1-9

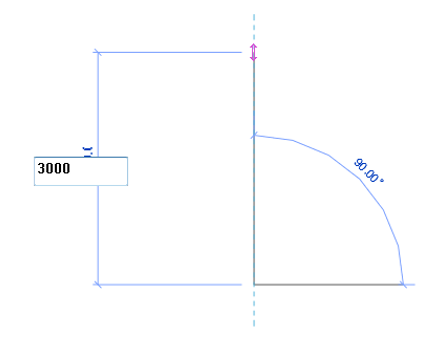

可以非常容易的想到,在立面圖中,立管的顯示方式與橫管在平面圖中的顯示一致,所以,運用同樣的繪制方法,我們可以在立面圖中定位并繪制立管。切換至立面圖中,首先在“系統”選項卡下方找到“管道”功能工具(快捷鍵:PI),單擊鼠標左鍵,定位立管的起點(起始標高),向任意方向繪制管道,接著單擊鼠標左鍵定位立管的終點(終止標高)。同樣的,在定位起點之后,輸入數值可以確定立管的長度,然后單擊Enter可完成繪制。如圖2.1-10所示。

2.1-10

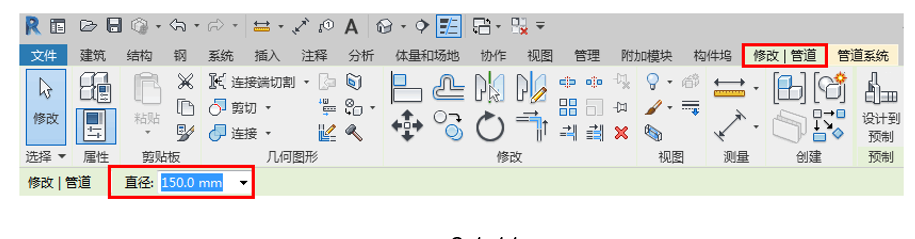

與橫管非常相似,在繪制完成之后,單擊管道,將彈出“修改/管道”上下文選項卡,但是在“修改/管道”選項欄中,只可對“直徑”參數進行修改。如圖2.1-11所示。

2.1-11

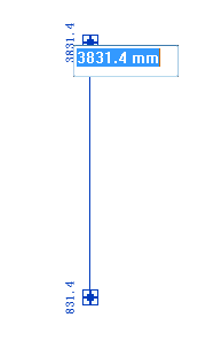

并且在繪圖區域中,可以通過單擊參數進行“編輯起點偏移”和“編輯終點偏移”,即修改立管的起始和終止標高。但是無法“編輯尺寸標注長度”。如圖2.1-12所示。

2.1-12
那么,有沒有方法在平面圖當中繪制立管呢?

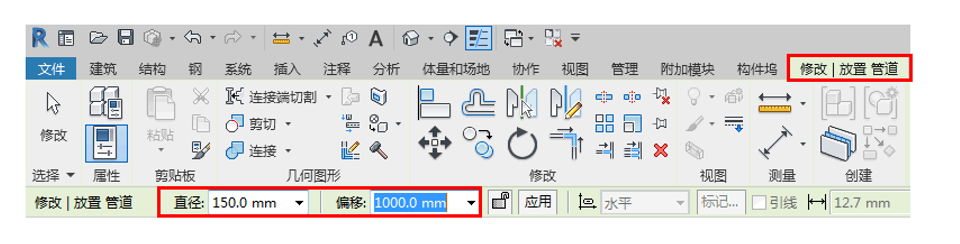

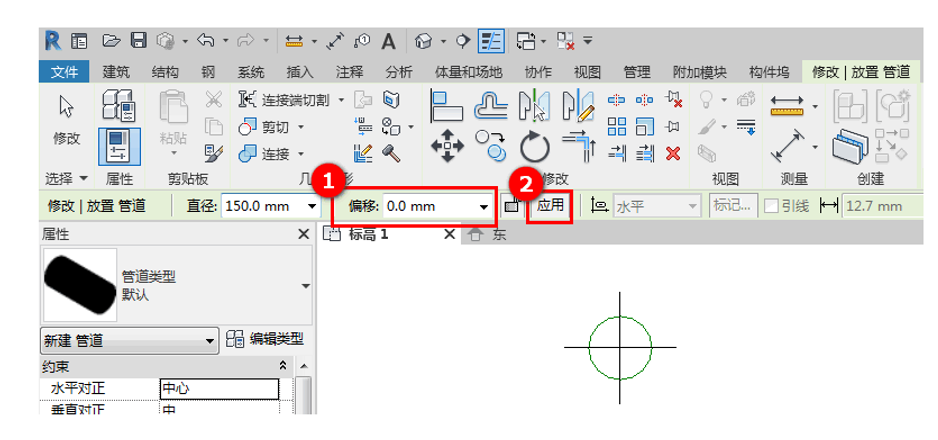

切換到平面圖當中,單擊“系統”選項卡,在“衛浴和管道”面板中單擊“管道”工具。以同樣的方法調整管道的直徑大小,接著在“偏移”參數中輸入立管的起始標高參數。如圖2.1-13所示。

2.1-13
在繪圖區域中,單擊鼠標左鍵,定位立管的起點位置,然后將立管的偏移值調整為立管的終止標高,接著雙擊“應用”,完成立管的繪制。繪制完成后如圖2.1-14所示。

2.1-14
2.1.4管道占位符的應用
“管道占位符”是用于繪制不帶彎頭或T形三通的占位符管道的工具,占位符是一種管線的示意性表達,其表現形式以單線幾何圖形呈現出來,繪制方法與繪制管道一致。
單擊“系統”選項卡,在“衛浴和管道”面板中單擊“管道占位符”工具,彈出“修改/放置占位符”上下文選項卡后,調整“修改/放置占位符”選項欄中的“直徑”和“偏移”參數。如圖2.1-15所示。

2.1-15

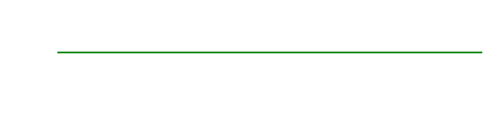

使用與繪制管道同樣的方法,定位管道占位符并繪制出來。繪制完成如圖2.1-16所示。

2.1-16
在設計初期,我們可以通過使用“管道占位符”來確定管道的大概位置,將它們的設計路線給繪制出來。

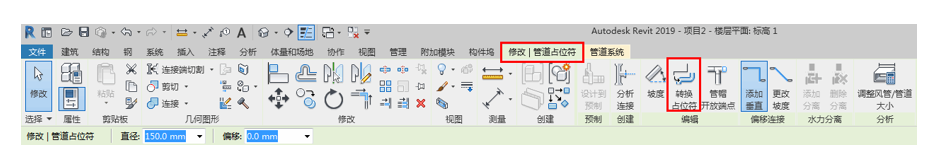

在設計確定之后,我們可以通過選中我們繪制出來的占位符,在“修改丨管道占位符”上下文選項卡下方找到“轉換占位符”命令,將占位符轉換成為模型。如圖2.1-17所示。

轉換完成之后管道如圖2.1-18所示。

2.1-18
