3.12 速博工具簡介
Revit Extensions（速博鋼筋插件）是Autodesk官方推出在Revit結構方面的功能補充，尤其是對結構主體配筋的功能大大改善了Revit構件配筋的效率，需要注意的是不同軟件版本需要安裝相應的速博工具版本。
01.安裝好“速博”工具，使用“結構樣板”樣板新建項目。
02.創建速博結構柱。在“Extensions”選項卡下點擊“工具”下拉列表的“內容生成器”，如圖3.12-1所示，在彈出來的“內容生產器”面板中點擊“參數截面”，取消“框架”構件類型，點擊“添加”，在其彈出來的面板中創建相應的結構柱“參數截面”，如圖3.12-2所示，點擊“確定”，即創建好結構柱，在其面板中可進行適當更改其尺寸，如圖3.12-3所示。

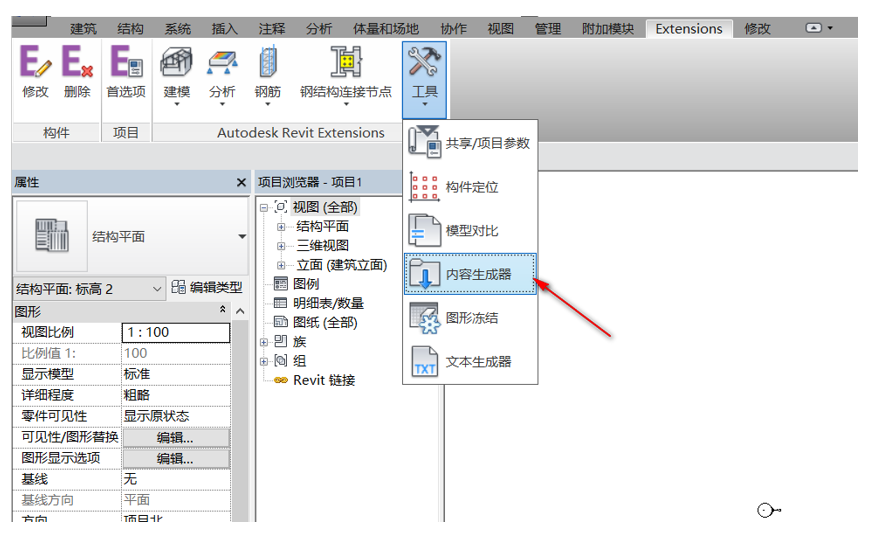

圖3.12-1

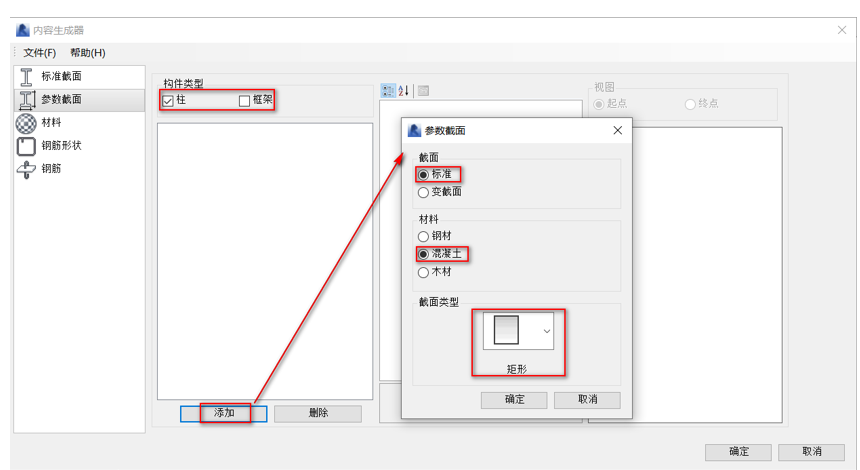

圖3.12-2

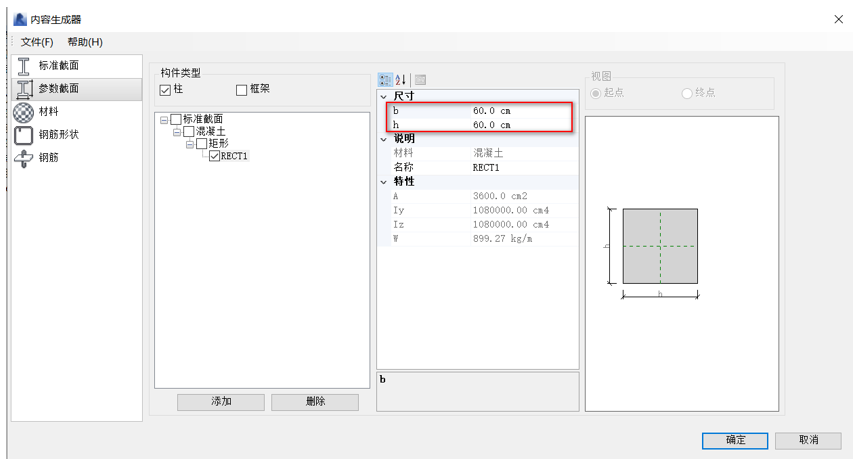

圖3.12-3
03.放置速博結構柱。在“結構”選項卡下點擊“柱”，在其“屬性”下拉列表中找到速博創建好的結構柱放置在平面上，如圖3.12-4所示。

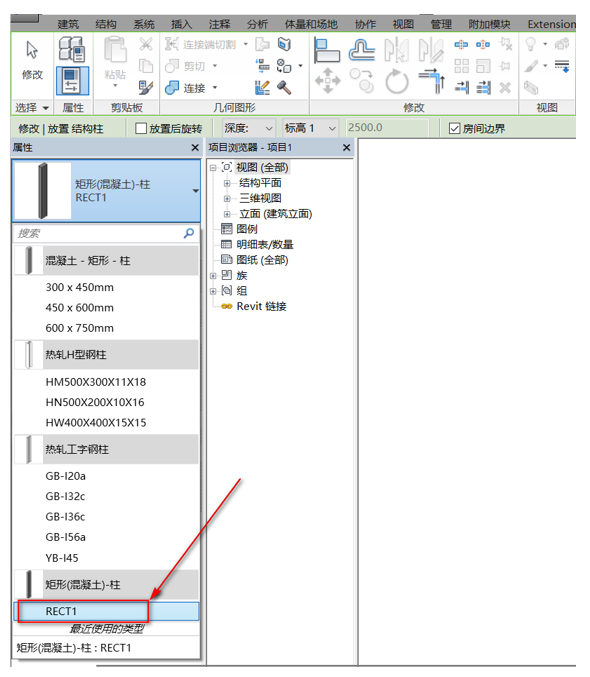

圖3.12-4
04.創建速博鋼筋。切換到“三維”視圖中，單擊結構柱，在“Extensions”選項卡下點擊“鋼筋”下拉列表的“柱”進行配置鋼筋，如圖3.12-5所示，在彈出的“柱配筋”面板中，保持默認的信息，點擊“確定”，即可生產為結構柱配置的鋼筋，如圖3.12-6所示。（注：在“速博”工具中，不僅能為速博創建的柱主體創建鋼筋，還能為revit自帶工具所創建的柱主體創建鋼筋）

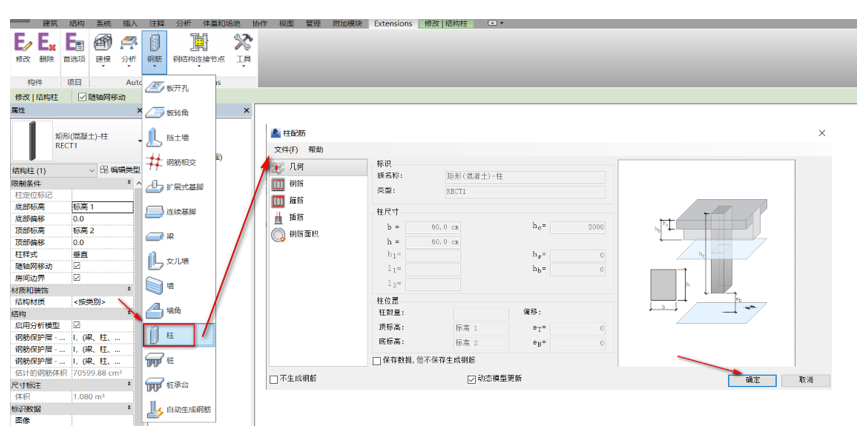

圖3.12-5

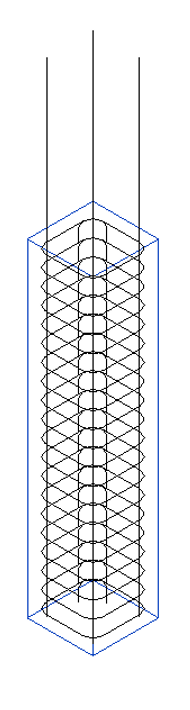

圖3.12-6
