3.6 鋼筋實例屬性及類型屬性

Ⅰ.鋼筋實例屬性

01.分區 指定關聯鋼筋所在的分區。若要更改分區，可從下拉列表中選擇或輸入新分區的名稱。

02.鋼筋編號 指定選定鋼筋的編號。 如果指定給分區，則具有相同類型、大小、形狀和材質的鋼筋會共享編號。

03.明細表標記 指定帶鋼筋明細表標記的鋼筋實例。

04.鐙筋/箍筋附件 指定鐙筋/箍筋鋼筋是捕捉到內側（默認值）或還是捕捉到主體鋼筋保護層的外側。“保護層參照的內部面”或“保護層參照的外部面”（只讀）。

05.樣式  指定彎曲半徑控件：“標準”或“鐙筋/箍筋”。

06.形狀圖像 指定鋼筋形狀的標識號。

07.起點的彎鉤和終點的彎鉤 列出了適合于選定樣式的鋼筋彎鉤。

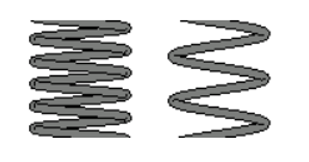

08.底部面層匝數和頂部面層匝數 僅用于螺旋鋼筋。指定用來閉合螺旋鋼筋底部的完整線圈匝數，如圖3.6-1所示。

圖3.6-1

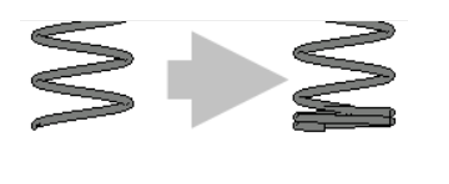

09.高度和螺距 僅用于螺旋鋼筋，分別指定螺旋鋼筋的總高度和螺旋鋼筋中鋼筋線圈之間的距離，螺距如圖3.6-2所示。

圖3.6-2

10.舍入替換 為選定的鋼筋實例指定舍入參數。 這樣做將替換“鋼筋類型屬性”對話框中定義的舍入參數。

注：此參數僅在項目中指定鋼筋舍入后可用。

11.起點的端部處理和終點的端部處理 指定用于鋼筋接頭的鋼筋實例起點和終點應用的端部處理類型。

12.鋼筋集 如3.5章節所述。

13.視圖可見性狀態 設置鋼筋視圖可見性狀態， 單擊“編輯”可編輯視圖或狀態，如圖3.6-3所示.

圖3.6-3

 14.鋼筋體積 顯示估計的鋼筋體積（只讀）。

15.鋼筋長度 顯示單條鋼筋的長度（只讀）。

注：如果在項目中使用鋼筋舍入，該尺寸標注將在括號內以兩種格式顯示：精確和舍入。

16.總鋼筋長度 顯示鋼筋集中所有鋼筋的總長度（只讀）。

注：如果在項目中使用鋼筋舍入，此尺寸標注僅顯示為一個舍入值。

17.A/B/C 指定鋼筋形狀的每個分段的長度。

注：如果在項目中使用鋼筋舍入，這些尺寸標注將在括號內以兩種格式顯示：精確和舍入。 僅可以編輯精確值。

Ⅱ.鋼筋類型屬性

01.變形 為選定鋼筋類型（變形或光面）指定變形參數。 此參數會在分析中考慮。

02.舍入替換 為選定的鋼筋類型指定舍入參數。 這樣做將替換鋼筋實例屬性對話框中定義的舍入參數。

注：此參數僅在項目中指定鋼筋舍入后可用。

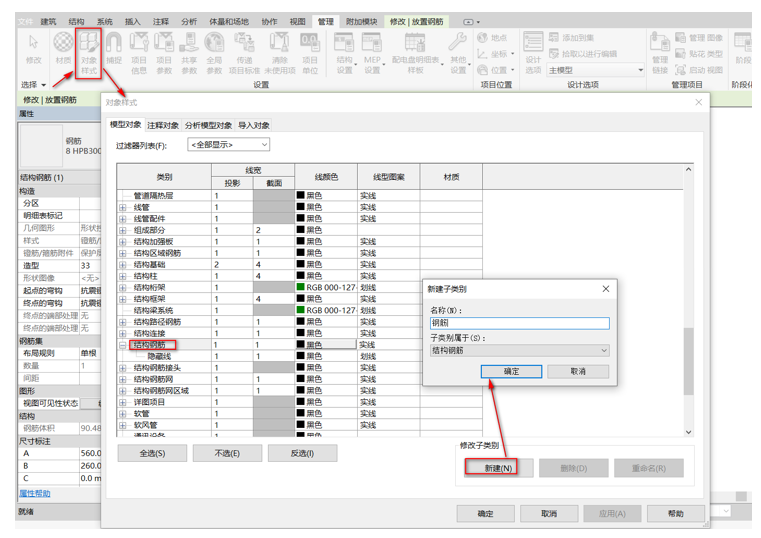

03.子類別 用于按子類別提供鋼筋的圖形替換。 要創建新的子類別，可單擊“管理”選項卡 “設置”面板 “對象樣式”， 在“結構鋼筋”類別中，在主類別下添加新的子類別，如圖3.6-4所示。

圖3.6-4

04.材質 指定鋼筋材質。 在“材質”對話框中選擇材質。

05.鋼筋直徑 指定選定鋼筋類型的直徑。

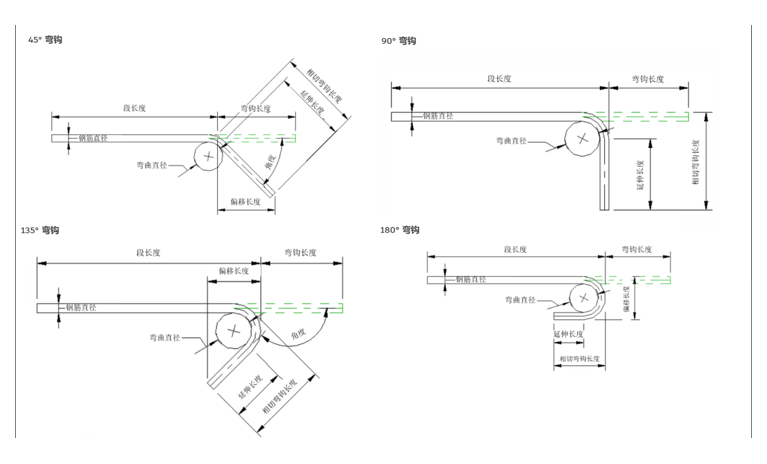

06.標準彎曲直徑和標準彎鉤彎曲直徑 分別指定所選鋼筋類型的非彎鉤彎曲直徑和彎鉤彎曲直徑，類型如圖3.6-5所示。

圖3.6-5

07.鐙筋/箍筋直徑 指定可以是標準彎曲或鐙筋/箍筋的鋼筋彎曲直徑。

08.彎鉤長度 指定了基于特定鋼筋類型的彎鉤。

09.最大彎曲半徑 指定了鋼筋明細表的“最大彎曲半徑”。 其目的是平衡場地中由于彎曲直徑較大而彎曲的鋼筋。
