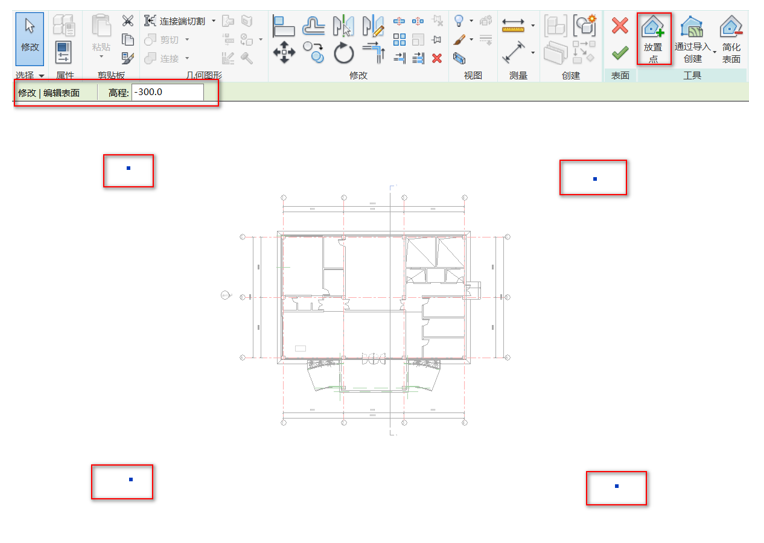

01.本題中對渲染圖的要求是設置室外光源為太陽光源，光源方向由西南向東北照射，需要創建東南室外地坪向建筑的透視圖并渲染。為了渲染的效果更加真實，可以對模型添加一個地坪。進入-0.3視圖中，點擊“體量和場地”面板中的“地形表面”，選擇“放置點”再平面圖上放置4個點并將其選項欄中的“高程”更改為-300如圖4.9-1所示。點擊完成即可。
圖4.9-1

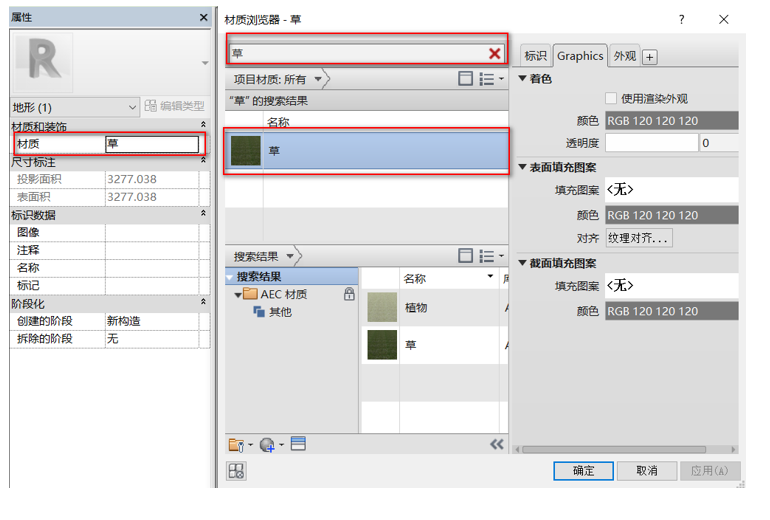

02.進入“三維視圖”，選中所繪制的地形，點擊屬性面板中的材質，即可彈出“材質瀏覽器”窗口，找到材質“草”更換其材質，點擊確定即可。如圖4.9-2所示。即可生成圖4.9-3所示模型。
圖4.9-2
圖4.9-3

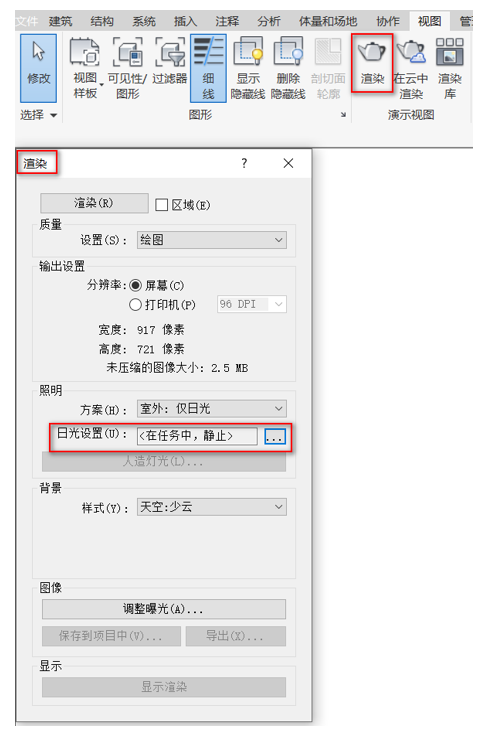

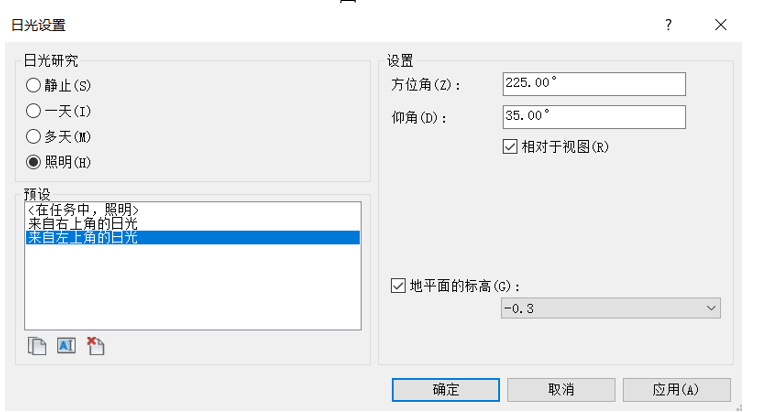

03.這里有兩種方法實現西南向東北照射，1.打開下欄中的“日光路徑”調整太陽所在的位置，使其滿足題目中所說的由西南向東北照射，如圖4.9-4所示。2.點擊“視圖”面板中的“渲染”即可彈出渲染窗口，如圖4.9-5所示，將窗口中的“日光設置”更改為“來自左上角的日光”并將“地平面的標高”改為-0.3，如圖4.9-6所示。
圖4.9-4
圖4.9-5
圖4.9-6

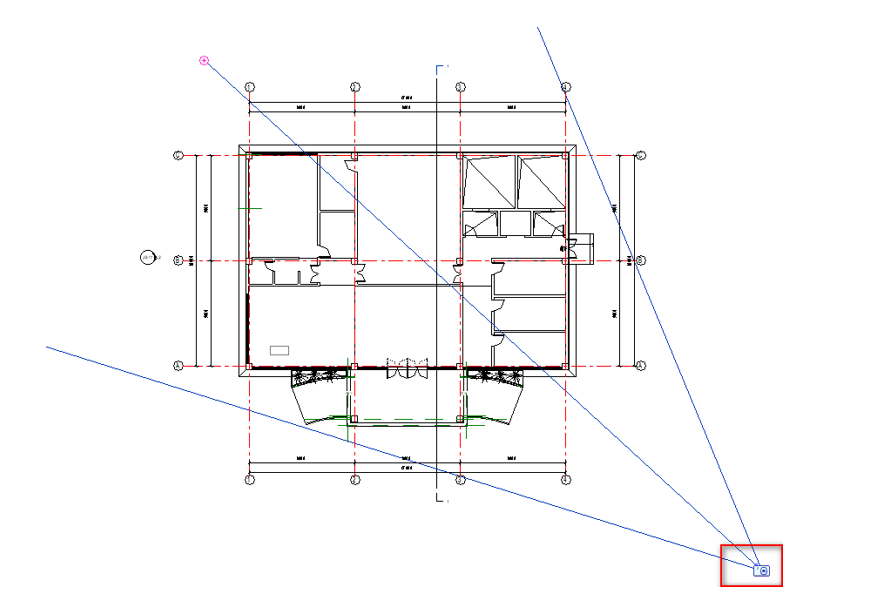

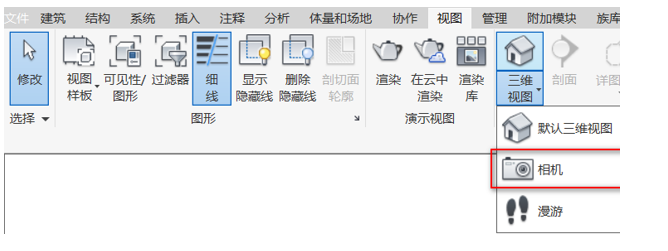

04.進入-0.3樓層平面視圖，點擊“視圖”面板中“三維視圖”下拉菜單欄的“相機”如圖4.9-7所示。對其進行照射如圖4.9-8所示。即可獲得圖4.9-9所示。（可以稍微拖動對其進行調整）
圖4.9-7
圖4.9-8
圖4.9-9

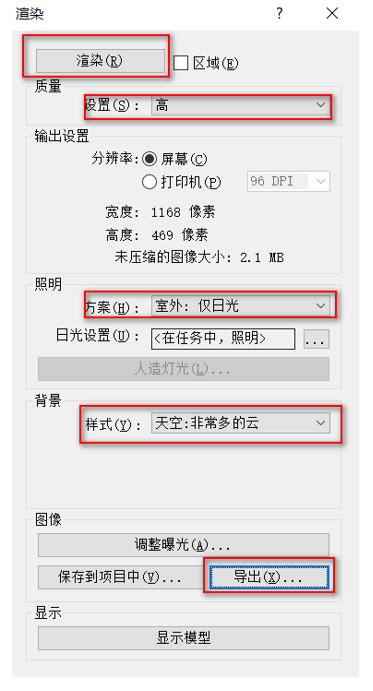

05. 點擊“視圖”面板中的“渲染”即可彈出渲染窗口，將窗口中的“設置”改為高，“方案”改為僅日光，“樣式”可改為非常多的云，再點擊“渲染”，渲染完成后點擊“導出”，如圖4.9-10所示，并以“行政樓渲染.jpg”保存到文件夾。
圖4.9-10所示
本文版權歸腿腿教學網及原創作者所有，未經授權，謝絕轉載。
